INSTALLATIE
Elektrische aansluiting
NL 36
Veel voorkomende aansluitingen:
• 3 fasen met 1 nul aansluiting (3 1N, 400 V ~ / 50 Hz):
▷ De spanning tussen de fasen en de nul is 230 V ~. Tussen
de fasen staat een spanning van 400 V ~. Breng een
verbindingsbrug aan tussen de aansluitpunten 4-5. Fase 3 wordt
niet belast. Uw groepen moeten afgezekerd zijn met minimaal
16 A (3x). De aan sluitkabel moet een aderdoorsnede hebben van
minimaal 2,5 mm².
• 2 fasen met 2 nullen aansluiting (2 2N, 230V ~ / 50 Hz):
▷ De spanning tussen de fasen en de nullen is 230 V ~. Uw groep
moet afgezekerd zijn met minimaal 16 A (2x). De aansluitkabel
moet een aderdoorsnede hebben van minimaal 2,5 mm².
Speciale aansluitingen:
• 1 fase aansluiting (1 1N, 230 V ~ / 50 Hz):
▷ De spanning tussen de fase en de nul is 230 V ~. Breng
verbindings bruggen aan tussen de aansluitpunten 1-2 en 4-5.
Uw groep moet afgezekerd zijn met minimaal 32 A. De aan-
sluitkabel moet een aderdoorsnede hebben van minimaal
6 mm².
Aansluiting voor de kookplaat Hi1983g:
• 3 fasen met 1 nul aansluiting (3 1N, 400 V ~ / 50 Hz):
▷ De spanning tussen de fasen en de nul is 230 V ~. Tussen
de fasen staat een spanning van 400 V ~. Breng een
verbindingsbrug aan tussen de aansluitpunten 4-5.
Uw groepen moeten afgezekerd zijn met minimaal 16 A (3x).
De aan sluitkabel moet een aderdoorsnede hebben van minimaal
2,5 mm².

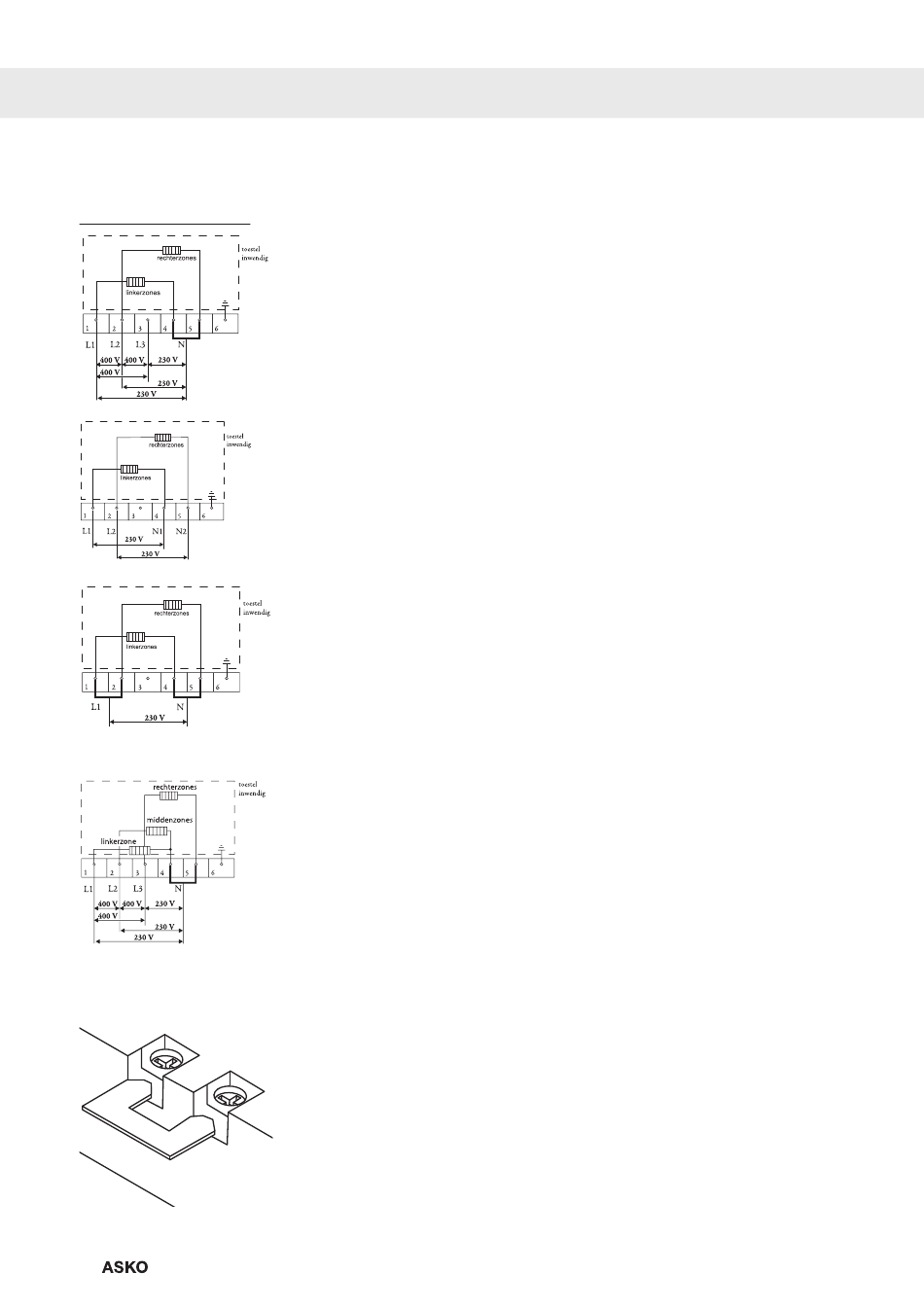

Met de op het aansluitblok aanwezige bruggen kunt u de vereiste
doorverbindingen maken, zoals in deze illustraties staat aangegeven.
Zet de kabel vast met de trekontlasting en sluit het deksel.
Aansluitpunt, wandcontactdoos en stekker moeten te allen tijde
bereikbaar blijven.
