instAllAtie
Montage

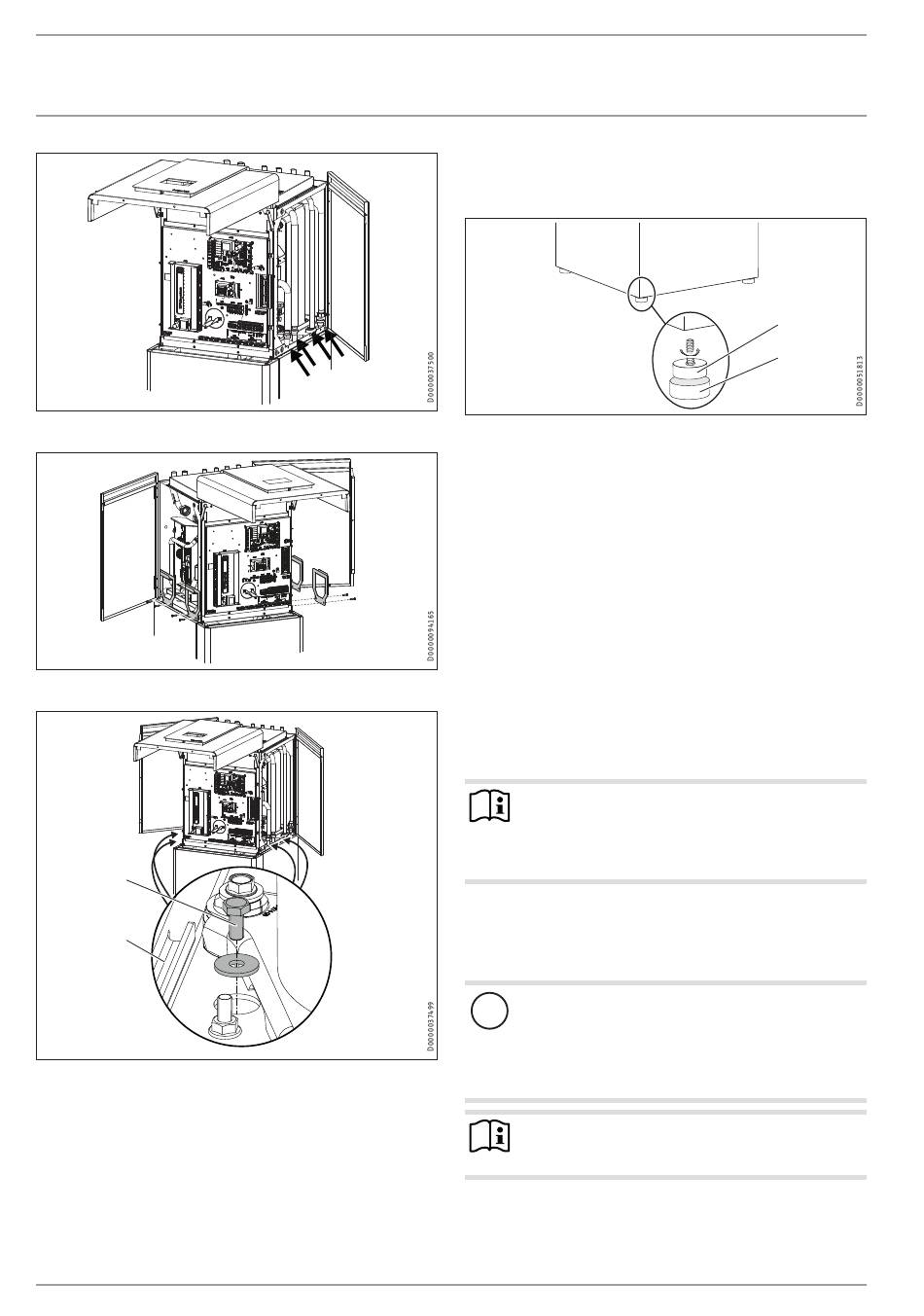

f Draai de hydraulische verbindingsleidingen los.
f Monteer de grepen.
1
2
4x
1 Bevestigingsschroef
2 Greep
f Verwijder de vier bevestigingsschroeven.
f Neem het koelaggregaat af van de warmwaterboiler.
f Plaats de warmwaterboiler op de voorbereide ondergrond
(zie hoofdstuk "Montage/opstelling").
f Monteer het toestel in omgekeerde volgorde. Let erop dat u
de warmwater-temperatuursensor weer in de gemarkeerde
dompelbuis steekt.
f Verwijder de grepen.
12
| HPG-I D(C)S Premium
9.2
f Verwijder de verpakkingsfolie en de EPS-vormstukken bo-
venaan en aan de zijkant.
4x
1 Toestelvoet
2 Glijschoen
f Draai de vier bevestigingsschroeven onderaan de wegwerp-
pallet eruit.
f Neem de toestelvoeten uit het toebehoren.
f Schroef de toestelvoeten volledig in het toestel zonder het
toestel van de pallet te nemen.
f Gebruik de grepen op de achterwand en de voorste rubberen
stelvoeten om het toestel af te nemen.
f Neem het toestel van de pallet en plaats het op de voorbe-
reide ondergrond. Gebruik indien nodig de bijgeleverde glij-
schoenen om het toestel beter te kunnen plaatsen.
f Neem de minimumafstanden in acht (zie hoofdstuk "Voorbe-
reidingen/minimumafstanden").
f Lijn het toestel waterpas uit door de toestelvoeten af te stel-
len.
9.3
f Demonteer, indien nodig, de ommantelingsdelen (zie hoofd-
stuk "Montage/transport/toestel opsplitsen").
9.4
!
Opstelling
Toestel openen
Info
Controleer de afdichtingsband, wanneer u het toestel
opent. De afdichtingsband is nodig voor het genereren
van de noodzakelijke onderdruk.
f Vervang de afdichtingsband, indien nodig.
Installatie van de warmtebroninstallatie
Materiële schade
Het maximale werkingsgebied van de warmtebron mag
gedurende max. 30 minuten tot 40 °C bedragen. Continu-
bedrijf met een warmtebrontemperatuur hoger dan het
max. werkingsgebied (zie hoofdstuk "Technische gege-
vens / Gegevenstabel") is niet toegelaten.
Aanwijzing
Voer de warmtebroninstallatie voor het toestel uit over-
eenkomstig de planningsdocumenten.
1
2
