6. INSTALLATIE
6.3-2.1 Externe regeling
Laagspanningsschakelcontact - maximaal mogelijke
•
contactbelasting 12 V, 0,4 A.
KABEL: kabel met twee aders met min. diameter van
•
0,5 mm
Max. lengte 50 m.
2
Het contact is normaal gesproken ingeschakeld. Als het
•
wordt onderbroken, wordt het toestel uitgeschakeld.
LET OP!
Wordt niet meegeleverd
6.3-2.2 Brandcontact
TECHNISCHE GEGEVENS
Laagspanningsschakelcontact - maximaal mogelijke
•
contactbelasting 12 V, 0,4 A.
KABEL: kabel met twee aders met min. diameter van
•
0,5 mm2 Max. lengte 50 m.
Het contact is normaal gesproken gesloten. Wanneer
•
het wordt onderbroken, werkt het ventilatietoestel vol-
gens de vooraf ingestelde ventilatiecapaciteit.
6.3-2.3 Bewegingssensor
Laagspanningsschakelcontact - maximaal mogelijke con-
tactbelasting 12 V, 0,4 A.
KABEL: Kabel met twee aders met min. diameter van 0,5
mm2. Max. lengte 50 m. Het contact is normaal gespro-
ken onderbroken. Wanneer het wordt gesloten, werkt het
ventilatietoestel volgens de vooraf ingestelde ventilatie-
capaciteit.

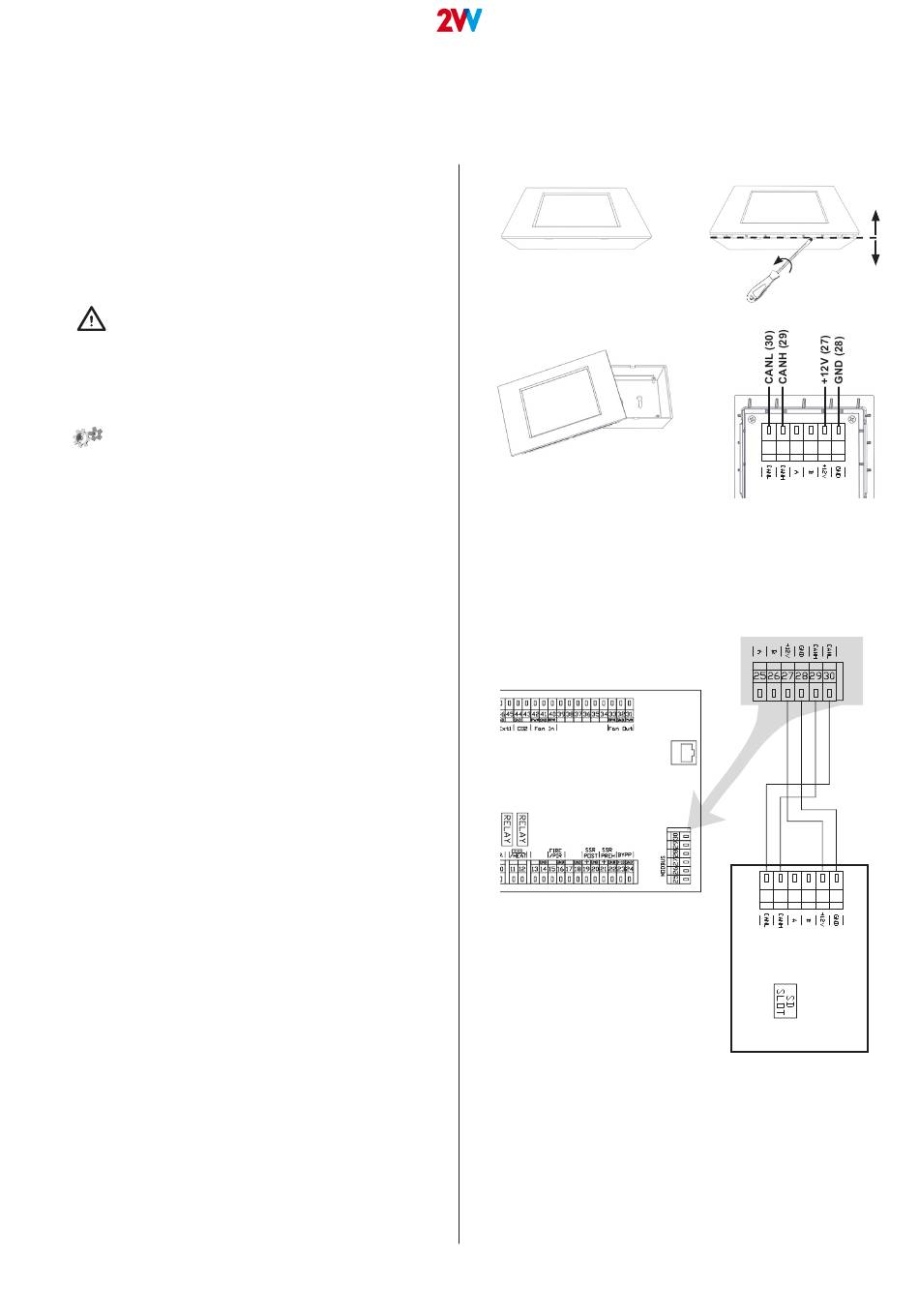

6.3-3 Bedieningseenheid
Om het toestel te activeren, moet de afstandsbediening
op het toestel worden aangesloten met behulp van een
bedieningskabel (datakabel)
Draai de bout aan de onderzijde van de afstandsbe-
•
diening los
Open de behuizing van de afstandsbediening
•
Maak een opening voor de kabel
•
Voer de bedieningskabel in en leid deze naar de stek-
•
ker van de afstandsbediening
Bevestig het bedieningspaneel aan de wand
•
Sluit de behuizing van het bedieningspaneel
•
40
2VV. Innovatieve oplossingen voor u en uw bedrijf sinds 1995.
1.
3.
Verbind het andere eind van de kabel met de aansluitin-
gen van de printplaat volgens onderstaand bedradings-
schema.
BOOST
EXT
2.
4.
