5.
Het apparaat op de plaats van opstelling neerzet-
ten. Verzeker u ervan dat het basisframe van het
apparaat plat op de ondergrond ligt.
6.
Buizen verwijderen.
7.
Als de elektrische aansluiting niet onmiddellijk
daarna wordt uitgevoerd, dient de onderste afdek-
plaat aan de bedieningszijde weer te worden aan-
gebracht.
5.3 Opstelling
VOORZICHTIG
In de luchtuitlaatzone is de temperatuur van
de lucht ca. 5 K lager dan de omgevingstem-
peratuur. Onder bepaalde klimatologische
omstandigheden kan daardoor in de lucht-
uitlaatzone een ijslaag ontstaan. De warm-
tepomp zo opstellen dat de lucht niet wordt
uitgeblazen op een weg waar gelopen wordt.
Eisen aan de optellingsruimte en -plaats
AANWIJZING
Neem voor de eisen aan de opstellingsruimte
en -plaats de lokale voorschriften en normen
in acht. De tabel vermeldt de in Duitsland gel-
dende voorschriften volgens EN 378-1.
Koudemiddel
R 134a
R 404A
R 407C
R 410A
R 448A
R 454B
"Technische gegevens / leveringsomvang", pagi-
na 25
Minimaal ruimtevolume =
AANWIJZING
Indien meerdere warmtepompen van het-
zelfde type worden opgesteld, hoeft slechts
met één warmtepomp rekening te worden
gehouden. Indien meerdere warmtepompen
van verschillende types worden opgesteld,
hoeft slechts rekening te worden gehouden
met de warmtepomp met de grootste koude-
middelinhoud.
Het minimale ruimtevolume komt overeen met de
eisen voor het gebruikte koudemiddel.
12
Grenswaarde [kg/m³]
0,25
0,52
0,31
0,44
0,39
0,358
Koudemiddelvolume (kg)
Grenswaarde (kg/m³)
Opstelling alleen binnen in een gebouw.
De opstellingsruimte is droog en vorstvrij.
De afstanden zijn in acht genomen
( "Opstellingsschema's", vanaf pagina 29).
De ondergrond is geschikt voor de opstelling van
het apparaat:
●
vlak en waterpas
●
Voldoende draagvermogen voor het gewicht
van het apparaat
AANWIJZING
Bij de betreffende opstellingsschema's voor
lucht-waterwarmtepompen moeten de ge-
luidsemissies van de warmtepompen in acht
worden genomen. De desbetreffende regio-
nale voorschriften moeten worden nageleefd.
Uitpakken
1.
Verwijder de plastic folies. Let erop dat het appa-
raat hierbij niet wordt beschadigd.
2.
Verwijder het transport- en verpakkingsmateriaal
milieuvriendelijk in overeenstemming met de loka-
le voorschriften.
Opstellen van het apparaat
"Opstellingsschema's", vanaf pagina 29
1.
Stel het apparaat zo op, dat de bedieningszijde te
allen tijde toegankelijk is.
2.
Apparaat horizontaal uitlijnen.
5.4 Montage luchtgeleiding
LET OP
Gebruik alleen origineel toebehoren of door
de fabrikant aanbevolen luchtkanalen.
"Opstellingsschema's", vanaf pagina 29

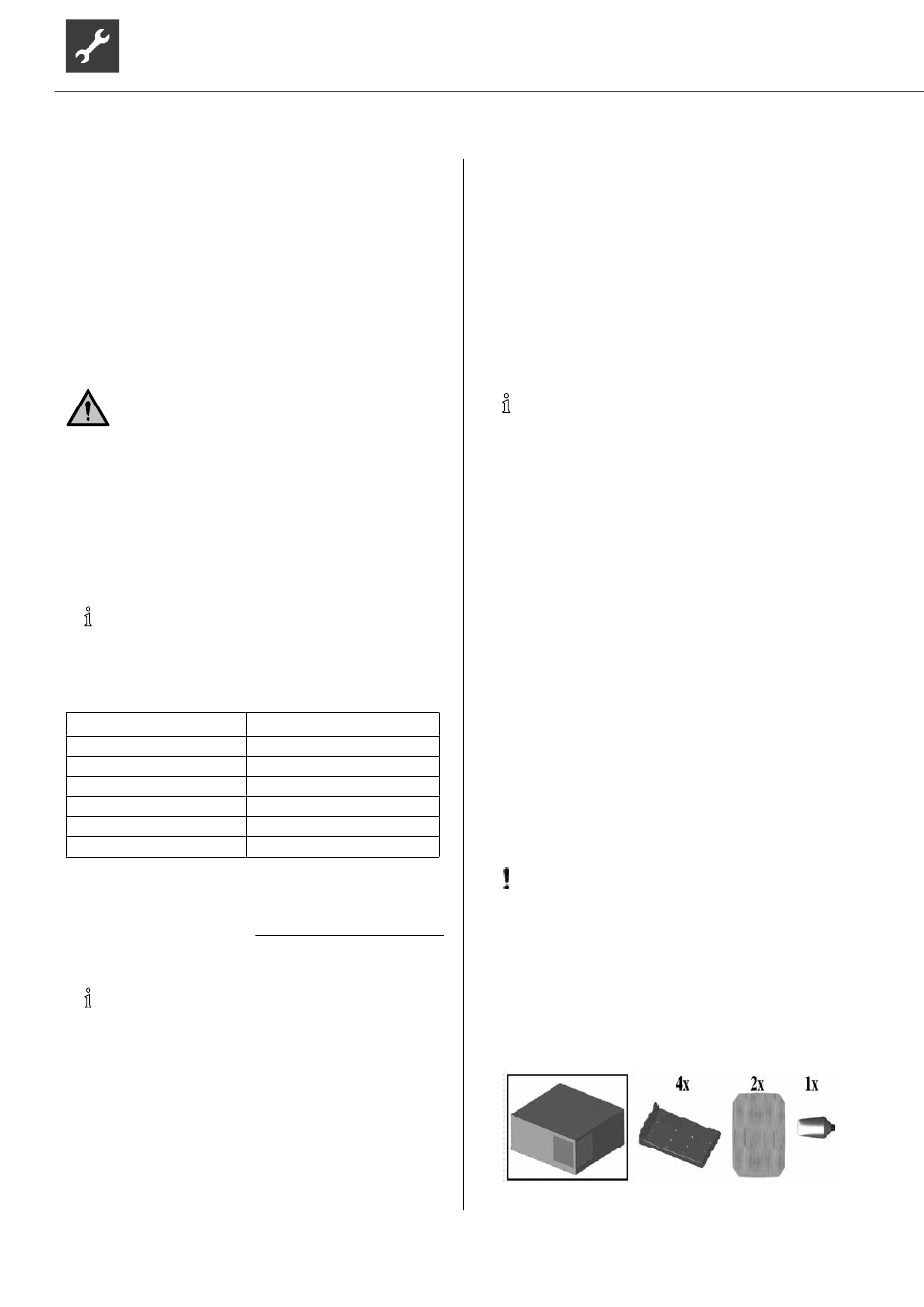

Assemblage en montage van de
wanddoorvoer(en)
1.
Neem de elementen voor de assemblage van de
wanddoorvoer(en) uit de betreffende doos.
Technische wijzigingen voorbehouden | 83061600cNL | ait-deutschland GmbH
