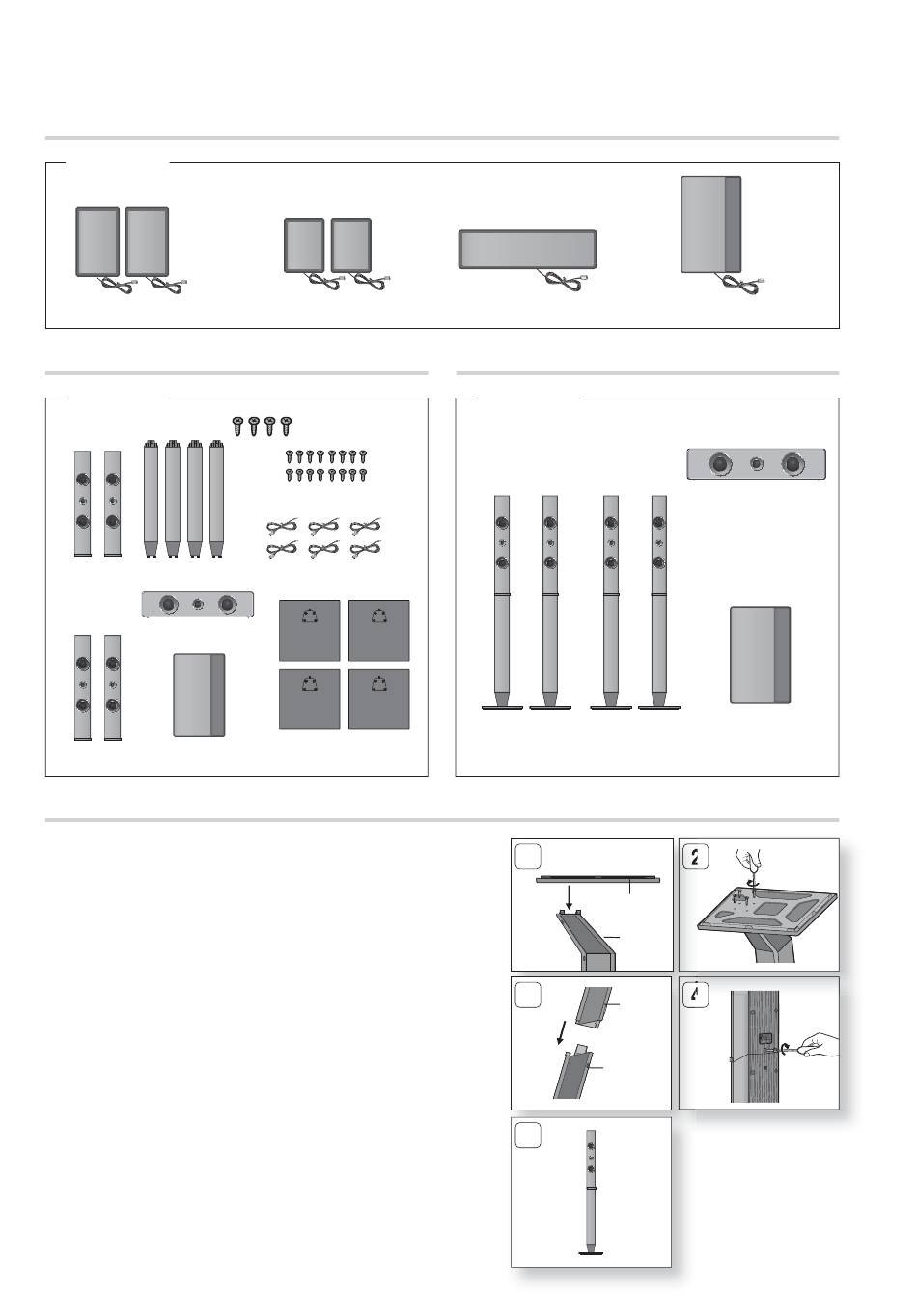

Aansluitingen
Luidsprekercomponent
HT-D4500
(L)
(R)
VOOR
Luidsprekercomponent
HT-D4550
(L) (R)
STANDAARD
VOOR
(L) (R)
MIDDEN
SURROUND
SUBWOOFER
De luidsprekers op de Tallboy-standaard installeren
Alleen HT-D4550
1.
Zet de standaardvoet ondersteboven en koppel deze aan de
standaard.
2.
Draai kleine schroeven (4x20, voor het bevestigen van de
standaard en het voetstuk) rechtsom met een
schroevendraaier in de vier gemarkeerde gaten, zoals in de
afbeelding wordt weergegeven.
!
LET OP
oefen niet te veel kracht uit indien u een
momentschroevendraaier gebruikt. Anders draait
deze door of kan deze beschadigd raken.
(Momentschroevendraaier: onder 15 kgf.cm)
3.
Sluit de bovenste luidspreker aan op de gemonteerde
standaard.
4.
Draai nog een grote schroef (5x15 voor het bevestigen
van de luidspreker en de standaard) rechtsom met een
schroevendraaier in het gat op de achterkant van de
luidspreker.
5.
Nadat de luidspreker is geïnstalleerd, ziet het geheel er zo uit.
Volg deze stappen om een nog luidspreker te installeren.
18
Nederlands
(L)
(R)
SURROUND
SCHROEF (5
15): 4
.
X
ST
SCHROEF (4
20): 16
.
X
ST
LUIDSPREKERKABEL
VOETSTUK STANDAARD
MIDDEN
Gemonteerde luidsprekers
HT-D4550
VOORSTE
SURROUNDLUIDSPREKER
LUIDSPREKER
1
3
5
SUBWOOFER
MIDDENLUIDSPREKER
SUBWOOFER
2
Voetstuk
standaard
Standaard
4
Luidspreker
Standaard
