Onderdelen op de systeemplaat
Opmerking: De onderdelen die in de volgende afbeelding weergegeven staan maar niet in de volgende
tabel vermeld worden, vindt u in 'Voorkant' op pagina 1 en 'Achterkant' op pagina 3.

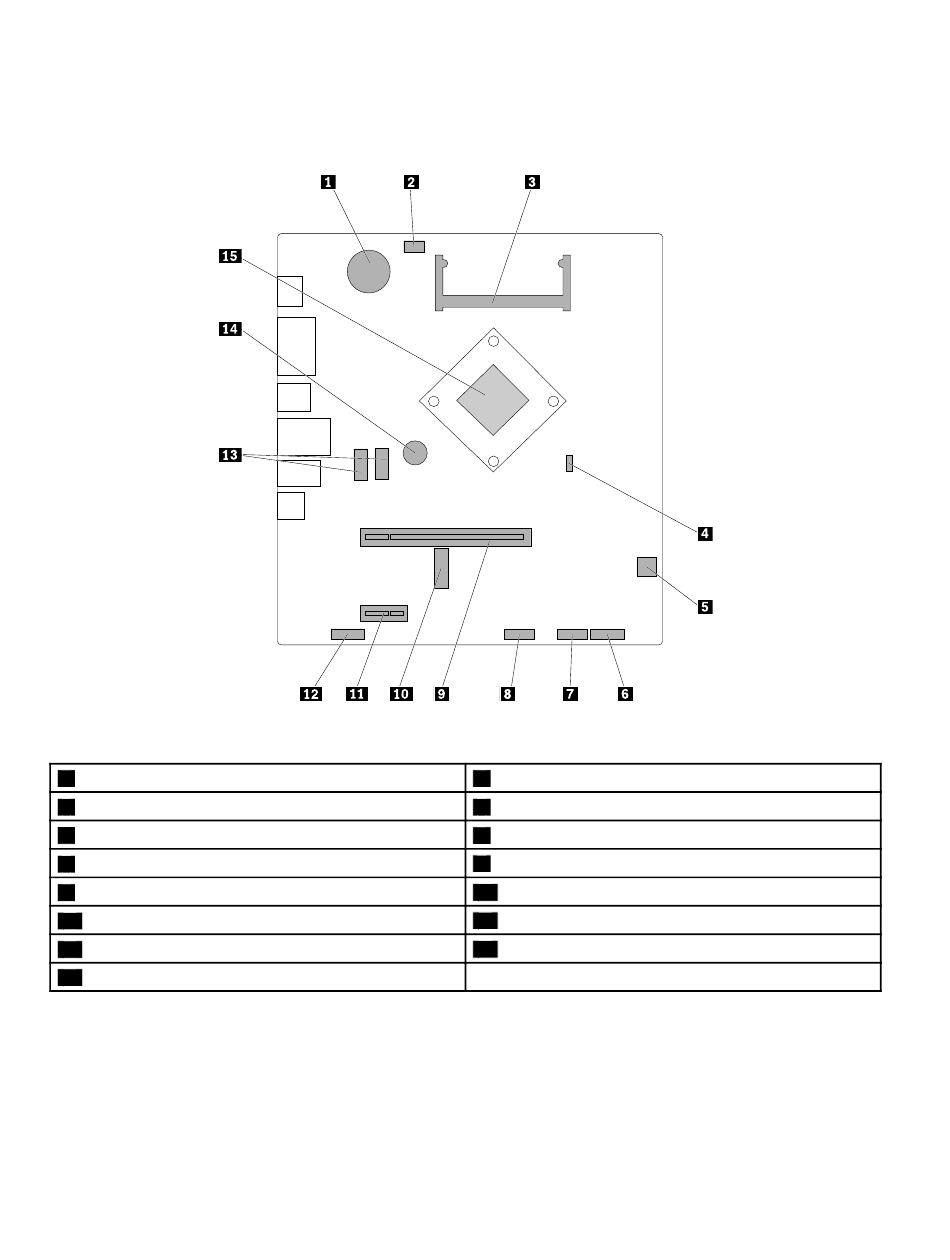

Figuur 4. Onderdelen op de systeemplaat
1
Knoopcelbatterij
3
Geheugenaansluiting
5
Aansluiting opslagstation
7
USB-poort voorzijde
9
Sleuf voor PCI Express x16 grafische kaart
11
PCI Express x1-kaartsleuf
13
SATA-aansluitingen (2)
15
Microprocessor
6
Lenovo S200 Gebruikershandleiding
2
Aansluiting microprocessorventilator
4
Jumper voor Wissen van CMOS / Herstel
6
Aansluiting van de aan/uit-knop van de voedingsplaat
8
Aansluiting voor kaartlezer
10
M.2 Wi-Fi-kaartsleuf
12
Audioaansluiting vooraan
14
Zoemer
