De LCD-monitor bedienen met de RS-232C-
afstandsbediening
Deze LCD-monitor kan op afstand worden bediend door een personal computer met RS-232C-terminal aan te sluiten.
De functies die met behulp van de pc kunnen worden geregeld, zijn:
•
Aan- en uitschakelen
•
Een ander ingangssignaal selecteren

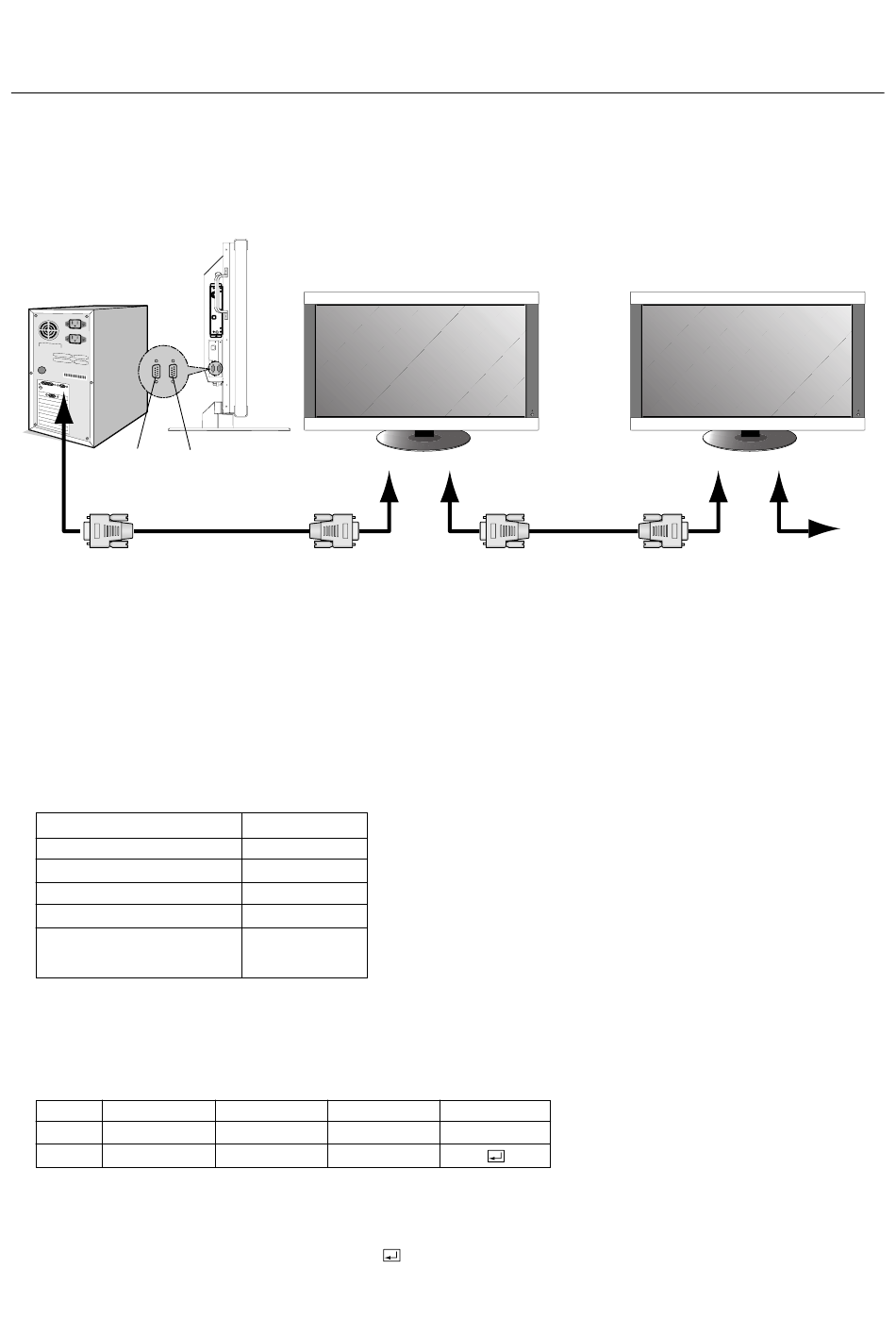

Verbinding
LCD-monitor + pc
PC
IN
OUT
(Out)
RS-232C-kabel
OPMERKING: Als de pc (IBM of compatibel) alleen met een 25-pins seriële poortconnector is uitgerust, is een 25-pins
seriële poortadapter vereist. Neem contact op met de leverancier voor meer informatie.
* De RS-232C OUT kan alleen worden aangesloten op een andere monitor van hetzelfde type.
Sluit geen ander type apparatuur aan.
De bediening van een enkele M40/M46 verloopt als volgt. Gebruik voor het bedienen van meerdere M40/M46-monitoren die
in serie zijn aangesloten de uitgebreide stuuropdrachten. De instructies voor de uitgebreide stuuropdrachten zijn te vinden op
de cd die bij het scherm wordt geleverd. De naam van het bestand is "External_control_M4X.pdf". Als u de volgende
stuuropdrachten gebruikt, kunt u alle in serie aangesloten monitoren tegelijkertijd regelen vanaf één monitor. Opdrachten voor
beantwoorden in status hebben echter slechts betrekking op de primaire monitor, niet de secundaire monitoren.
1) Interface
PROTOCOL
BAUDRATE
GEGEVENSLENGTE
PARITEITSBIT
STOPBIT
GEGEVENSTRANSPORT
BESTURING
Deze LCD-monitor gebruikt RXD-, TXD- en GND-lijnen voor RS-232C-besturing.
2) Schema stuuropdrachten
De opdrachten zijn gestructureerd op adrescode, functiecode, datacode en eindcode. De lengte van de opdracht verschilt
per functie.
Addrescode
HEX
30h 30h
ASCII
'0' '0'
[Adrescode]
[Functiecode]
[Gegevenscode]
[Eindcode]
MULTEOS
RS-232C (IN)
RS-232C
9600 [bps]
8 [bits]
GEEN
1 [bit]
GEEN
Functiecode
Gegevenscode
Functie
Gegevens
Functie
Gegevens
30h 30h (ASCII-code, '0' '0'), vast.
Een code voor elke vaste regelbewerking.
Een code vooralle vaste regelgegevens (nummers) en niet altijd aangegeven.
0Dh (ASCII-code, '
Nederlands-32
RS-232C (OUT)
RS-232C-kabel
Eindcode
0Dh
'), vast.
MULTEOS
RS-232C (IN)
RS-232C (OUT)
MULTEOS
