Elpro 27
NL
LET OP: alvorens tot de elektrische bedrading, selecteer het type van automatisering met het Dip Switch B N°1en lees de relevante instructies van de
!
geïnstalleerde poortopeners:
SCHUIFHEKKEN van pag. 3 tot pag. 8 - DRAAIHEKKEN van pag. 9 tot pag. 13.
M1
30 31 32 33 34 35
26
L30 L31 L33 L34 L35
27
28
STEUN VOOR
STOPLICHTEN
KAART
(code 7282L)
schuifhekken: 0 s - 120 s
draaihekken: 0 s - 60 s
ON
OFF
STEUN VOOR
RADIO-
INSTEEKKAART
L
L1
L0
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
NC
NC
2° paar
fotocellen

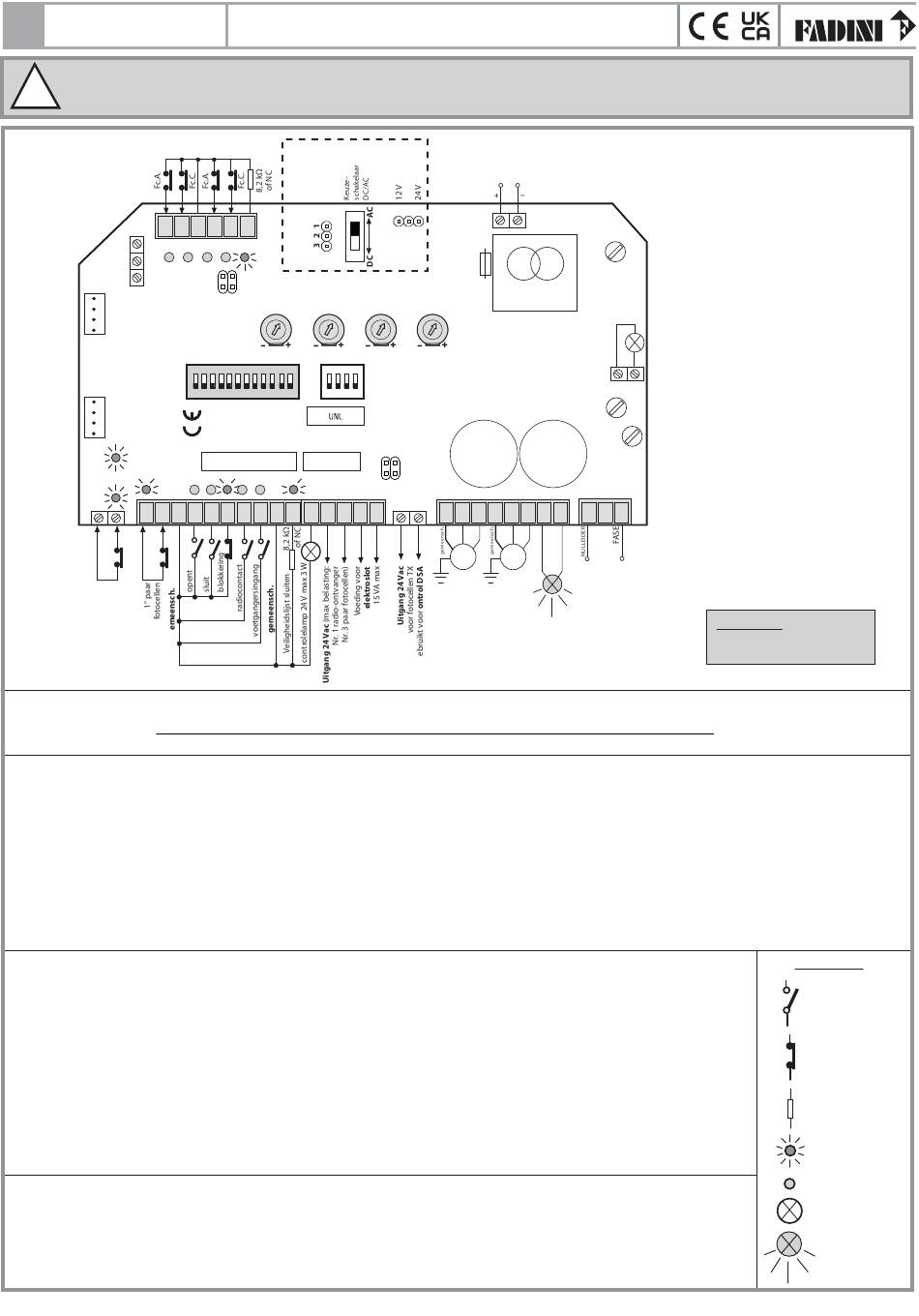

Algemene beschrijving: de electronische programmeereenheid ELPRO 27 is vervaardigd als mogelijke oplossing voor het beheer van een schuifautomatisering met
of zonder eindslagbegrenzers met 1 of 2 vleugels, draaisystemen met 1 of 2 vleugels, voorzien van kleppen voor de krachtregeling; de inrichtingwordt gevoed met
eenfase 230 V - 50/60 Hz. De fabrikant wijst alle aansprakelijkheid af voor het oneigenlijke gebruikvan de programmeerinrichting; bovendien behoudt men zichhet
recht voor om zonder voorafgaande kennisgeving wijzigingen aan dit boekje en aan de programmeerinrichtingaan te brengen.
BELANGRIJK VOOR EEN GOEDE INSTALLATIE EN GEBRUIK:
- De programmeerinrichting moet geïnstalleerd worden op een droge en beschermde plek.
- Ga na dat de toevoer naar de elektronische programmeereenheid 230 V ±10%.
- Ga na dat de toevoer naar de Elektrische Motor 230 V ±10%.
- Voor afstanden die de 50 meter overschrijden moet de draaddoorsnede worden vergroot.
- Breng een magnetothermische differentiaalschakelaar van het type 0,03 A met hoge gevoeligheid op de voeding van de programmeerinrichting aan.
- Gebruik voor voeding, elektromotor en knipperlicht kabels met draden van 1,5 mm² tot 50 m afstand.
- Gebruik voor eindschakelaars en diverse accessoires kabels met draden van 1 mm².
- Als geen fotocellen worden gebruikt, breng dan een brug tussen de klemmen 1 en 2 aan.
- Als geen stopknop wordt gebruikt, breng dan een brug tussen de klemmen 3 en 6 aan.
- De trimmer van de Werktijd Opent/Sluit moet altijd hoger zijn dan de werkelijke looptijd van het hek.
N.B.: Gebruik statische relais voor toepassingen als inschakeling van lichten, camera's, enz., om geenstoringen voor de microprocessor te produceren.
Diagnoseleds:
L aan = Aanwezigheid Netspanning 230 V en integriteit zekeringen F1, F2, F3
e
L0 aan = 2
paar Fotocellen, geen obstakel aanwezig
e
L1 aan = 1
paar Fotocellen, geen obstakel aanwezig
L4 uit = Opent, gaat aan bij impuls van opencommando
L5 uit = Sluit, gaat aan bij impuls van sluitingscommando
L6 aan = Blokkering, gaat uit bij impuls van stopcommando
L7 uit = Radio, gaat aan bij elk impuls van de zender en radio-contact
L8 uit = Voetgangersfunctie, gaat aan bij elk commando
L10 aan = Veiligheidslijst voor sluiting
L30 aan = Gaat uit bij Eindslagbegrenzer Open M1 bezet
L31 aan = Gaat uit bij Eindslagbegrenzer Gesloten M1 bezet
L33 aan = Gaat uit bij Eindslagbegrenzer Open M2 bezet
L34 aan = Gaat uit bij Eindslagbegrenzer Gesloten M2 bezet
L35 aan = Veiligheidslijst voor opening
INDIEN DE INRICHTING NIET WERKT:
- Ga na dat de toevoer naar de elektronische programmeereenheid 230 V ±10%.
- Ga na dat de toevoer naar de Elektrische Motor 230 V ±10%.
- Controleer de zekeringen.
- Controleer of de fotocellen een gesloten contact hebben.
- Controleer of er geen spanningsval tussen programmeerinrichting Elpro en elektromotor is.
- Controleer alle NC contacten van de programmeereenheid.
UNIVERSELE ELEKTRONISCHE PROGRAMMEERINRICHTING
Veiligheidslijst
UITGANGSCONFIGURATIE
M2
openen
KLEMMEN 14 - 15
LOCK
SETUP
- VERTRAGING VLEUGEL
JB
TIJDENS SLUITEN: 0 s - 10 s
1 2
PAUZETIJD
- VOETGANGERSDOORGANG
1 s - 220 s
1 s - 45 s
WERKTIJD
OPENT / SLUIT
DIP-SWITCH - A
DIP-SWITCH - B
ON
OFF
1 2 3 4
5 6 7 8 9 10 11 12
1 2 3 4
ELPRO 27
E 27
UNL
L4 L5 L6 L7 L8
L10
EENFASE 230 V - 50/60 Hz
Voeding
24 V - 50 mA max
3 2 1
F3 = 2 A
beveiliging
van de
Laagspanning
24 V
TRANSFORMATOR
TIJD
ELEKTROSLOTEN
0,5 s - 20 s
Condensator
Condensator
Motor M1
Motor M2
SETUP
desde 12,5 μF
desde 12,5 μF
JA
EDGE
TYPE
1 2
16 17 18 19 20 21 22 23
M1
M2
Voeding
EENFASE-
ELEKTROMOTOREN
230 V
350 W max (0,5 CV) UITGANG 230 Vac
voor
Signaleringsinrichting
max 25 W en
Electrochain
3
F4 = 630 mA
met primaire
bescherming
van de
transformator
INDICATIELAMP
230 V MAX 100 W
Gaat aan het begin van
debeweging van het hek
brandenen blijft,
na afloop van de
werkcyclus, gedurende
eenvaste periode van
90 secondenbranden
F2 = 5A
net
F1 = 5A
net
24
25
Voeding kaart
230 V
50/60 Hz ± 10%
Opmerking:
de groene LEDS moeten
altijd aan zijnn.
Symbologie:
NA contact
NC contact
Resistief contact
8,2 kΩ of
NC-contact
Led Aan
Led Uit
Controlelamp
of lamp
Knipperlicht
