8

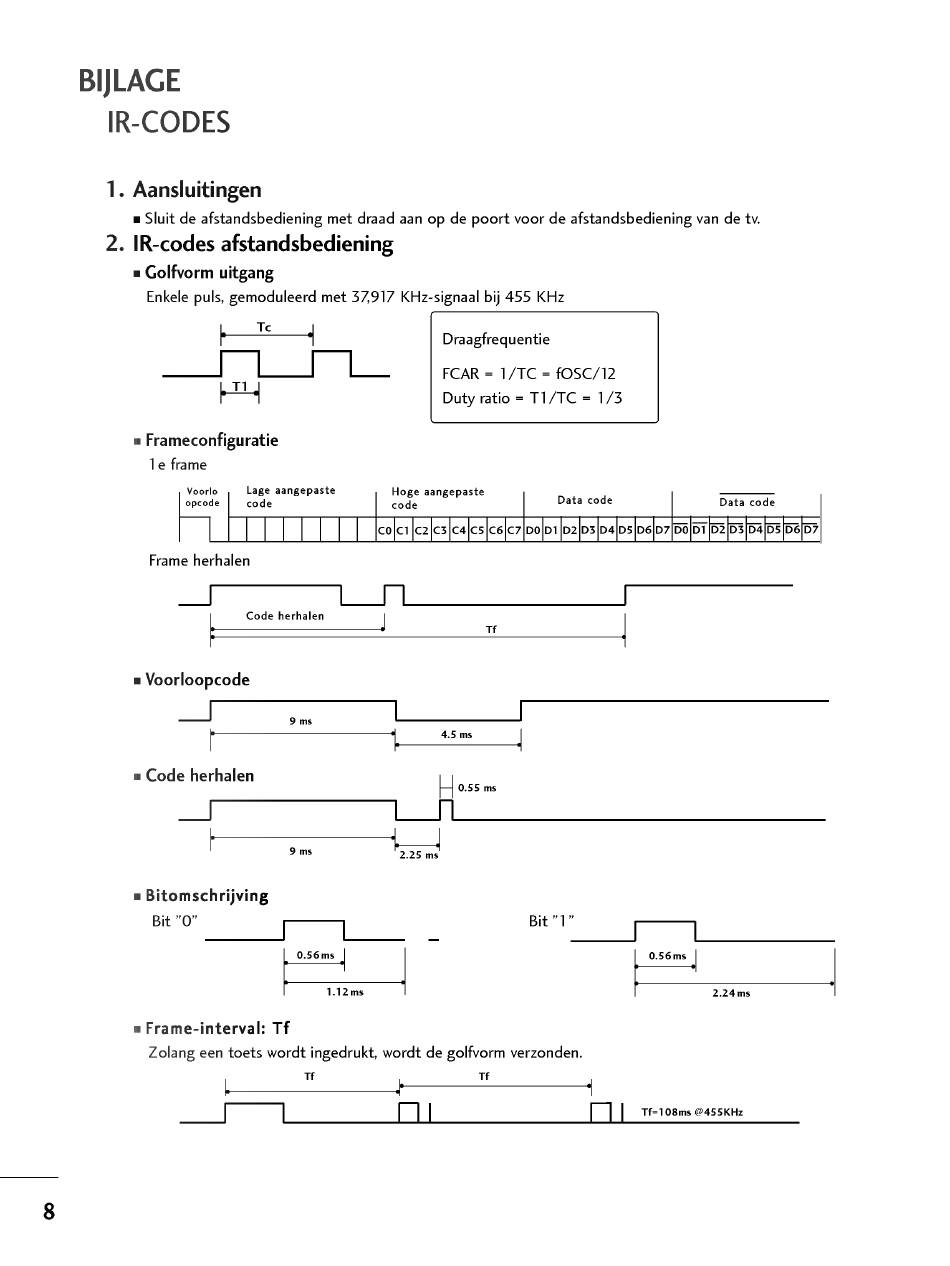

BIJLAGE
IR-CODES
Frameconfiguratie
1e frame
Frame
herhalen
Voorloopcode
Code herhalen
Bitomschrijving
Frame-interval: Tf
Zolang
een
toets
wordt
ingedrukt,
wordt de
golfvorm
verzonden.
C0C1C2 C3C4C5C6C7D0D1D2 D3D4D5D6D7D0D1 D2D3D4D5D6D7
Tf
4.5
ms
9ms
2.25
ms
9ms
0.55
ms
0.56
ms
1.12
ms
Tf
Tf
Tf=108ms @455KHz
0.56
ms
2.24
ms
Bit "0"
Bit "1"
1.
Aansluitingen
Sluit de
afstandsbediening
met
draad
aan
op
de
poort
voor
de
afstandsbediening
van
de
tv.
2. IR-codes
afstandsbediening
Golfvorm
uitgang
Enkele
puls, gemoduleerd
met
37,917
KHz-signaal bij
455 KHz
T1
Tc
Draagfrequentie
FCAR
=
1/TC
=
fOSC/12
Duty
ratio
=
T1/TC
=
1/3
Voorlo
opcode
Hoge
aangepaste
code
Lage
aangepaste
code
Data
code
Data
code
Code herhalen
