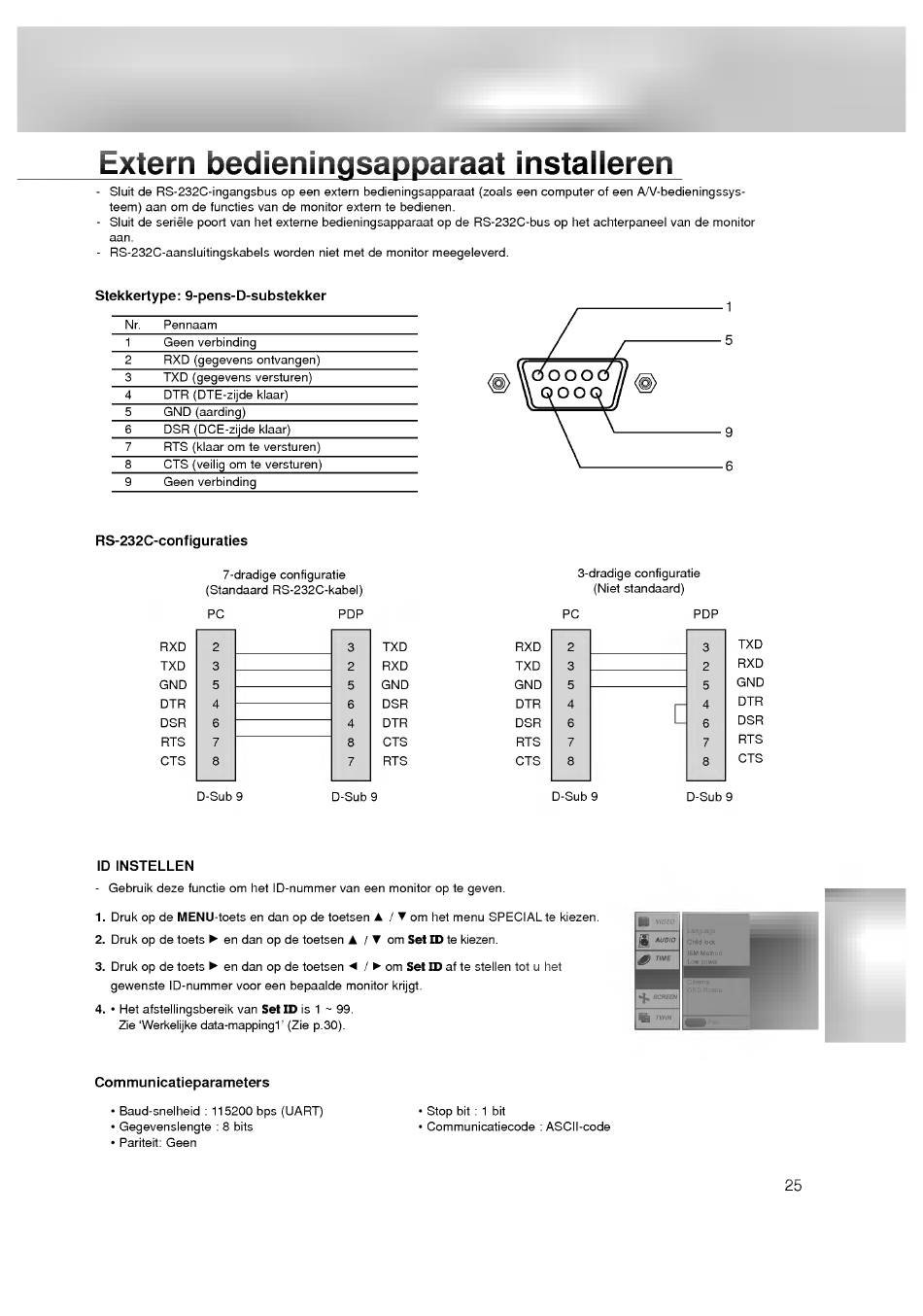

N E D E L A N D S
Extern
bedieningsapparaat
installeren
1
5
6
9
-
Sluit de
RS-232C-ingangsbus
op
een
extern
bedieningsapparaat (zoals
een
computer
of
een
A/V-bedieningssys-
teem)
aan om
de functies
van
de monitor
extern te
bedienen.
-
Sluit de seriele
poort
van
het
externe
bedieningsapparaat
op de RS-232C-bus op het
achterpaneel
van
de monitor
aan.
-
RS-232C-aansluitingskabels
worden niet
met
de monitor
meegeleverd.
?
Baud-snelheid
:
115200
bps (UART)
?
Gegevenslengte
:
8 bits
?
Pariteit: Geen
?Stopbit:1bit
?
Communicatiecode
:
ASCII-code
Communicatieparameters
ID INSTELLEN
-
Gebruik deze functie
om
het ID-nummer
van een
monitor op
te
geven.
1. Druk op de MENU-toets
en
dan op de
toetsen Δ
/
Ε
om
het
menu
SPECIAL
te
kiezen.
2.DrukopdetoetsΓ endanopdetoetsenΔ
/Ε omSetIDtekiezen.
3.DrukopdetoetsΓendanopdetoetsenΦ/ΓomSetIDaftestellentotuhet
gewenste
ID-nummer
voor een
bepaalde
monitor
krijgt.
4.
?
Het
afstellingsbereik
van
Set
ID is 1
~
99.
Zie
'Werkelijke data-mapping1' (Zie p.30).
1
VIDEO
AUDIO
TIME
SCREEN
TWIN
SPECIAL
Language
Child lock
ISM Method
Low
power
Set ID
Γ
Cinema
OSD Rotate
MENU
Prev.
2
3
5
4
6
7
8
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DSR
DTR
CTS
RTS
PC
7-dradige configuratie
(Standaard RS-232C-kabel)
D-Sub 9
3
2
5
6
4
8
7
PDP
D-Sub 9
2
3
5
4
6
7
8
RXD
TXD
GND
DTR
DSR
RTS
CTS
TXD
RXD
GND
DTR
DSR
RTS
CTS
PC
3-dradige configuratie
(Niet standaard)
D-Sub 9
3
2
5
4
6
7
8
PDP
D-Sub 9
RS-232C-configuraties
Nr.
Pennaam
1
Geen
verbinding
2
RXD
(gegevens ontvangen)
3
TXD
(gegevens versturen)
4
DTR
(DTE-zijde klaar)
5
GND
(aarding)
6
DSR
(DCE-zijde klaar)
7
RTS
(klaar
om
te
versturen)
8
CTS
(veilig
om
te
versturen)
9
Geen
verbinding
Stekkertype: 9-pens-D-substekker
