Hoofdstuk 1: Product- en onderdeelbeschrijvingen
Binnenaanzicht commandomodule detector

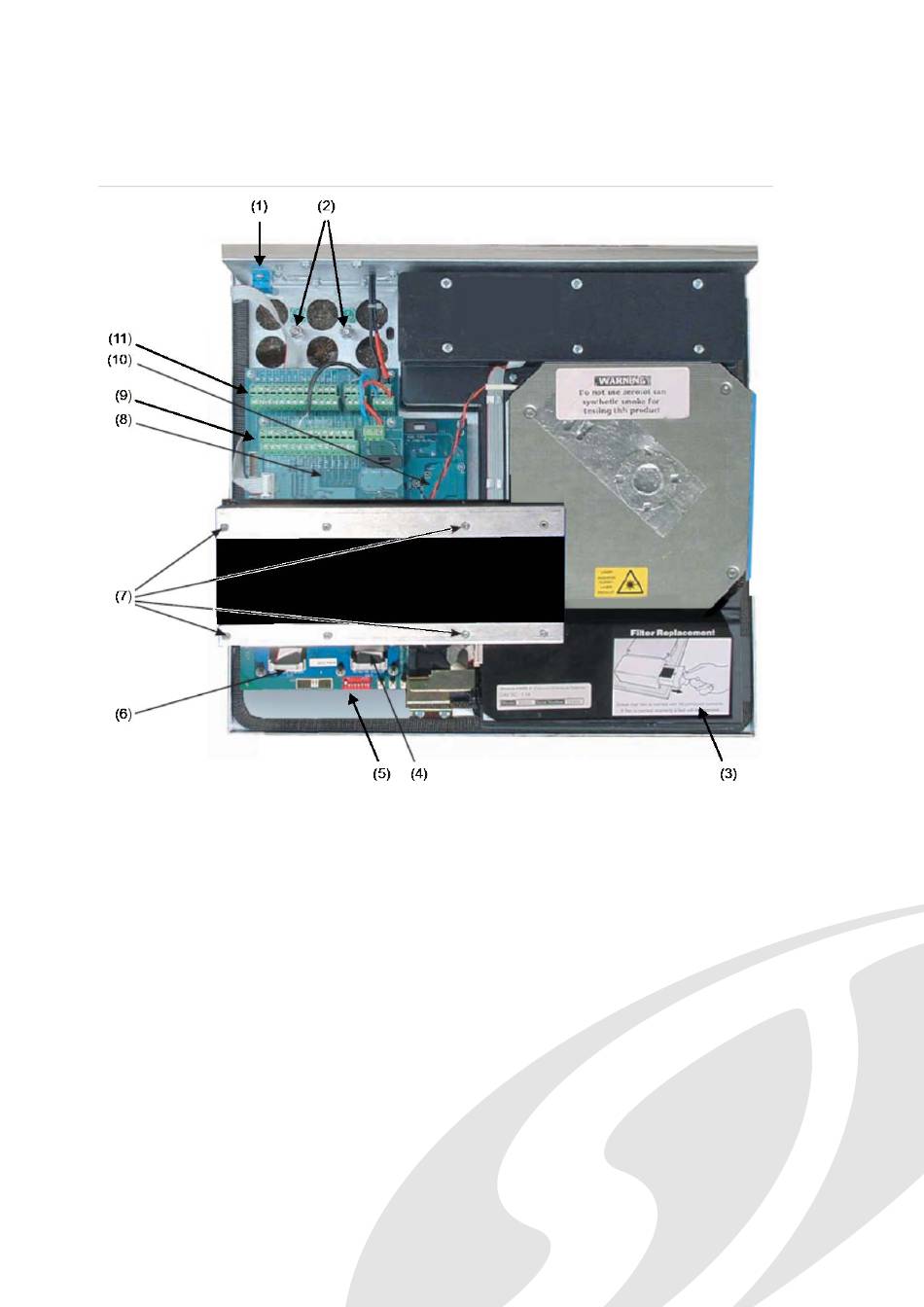

Afbeelding 6: Binnenaanzicht commandomodule detector
(1) RS-232 seriële poort
(2) Beveiliging aardeaansluitingen
(3) Stofscheider (hendel voor verwijdering filter
(4) Detectordisplayaansluiting
(5) DIP-schakelaars detectoradres
(6) Aansluiting commandomoduledisplay
(7) Bevestigingsschroeven display
10
(8) Commandomodule moederkaart
(9) Commandomodule moederkaart -
aansluitingen aansluitklemblok
(10) Detector moederkaart
(11) Detector moederkaart - aansluitingen
aansluitklemblok
