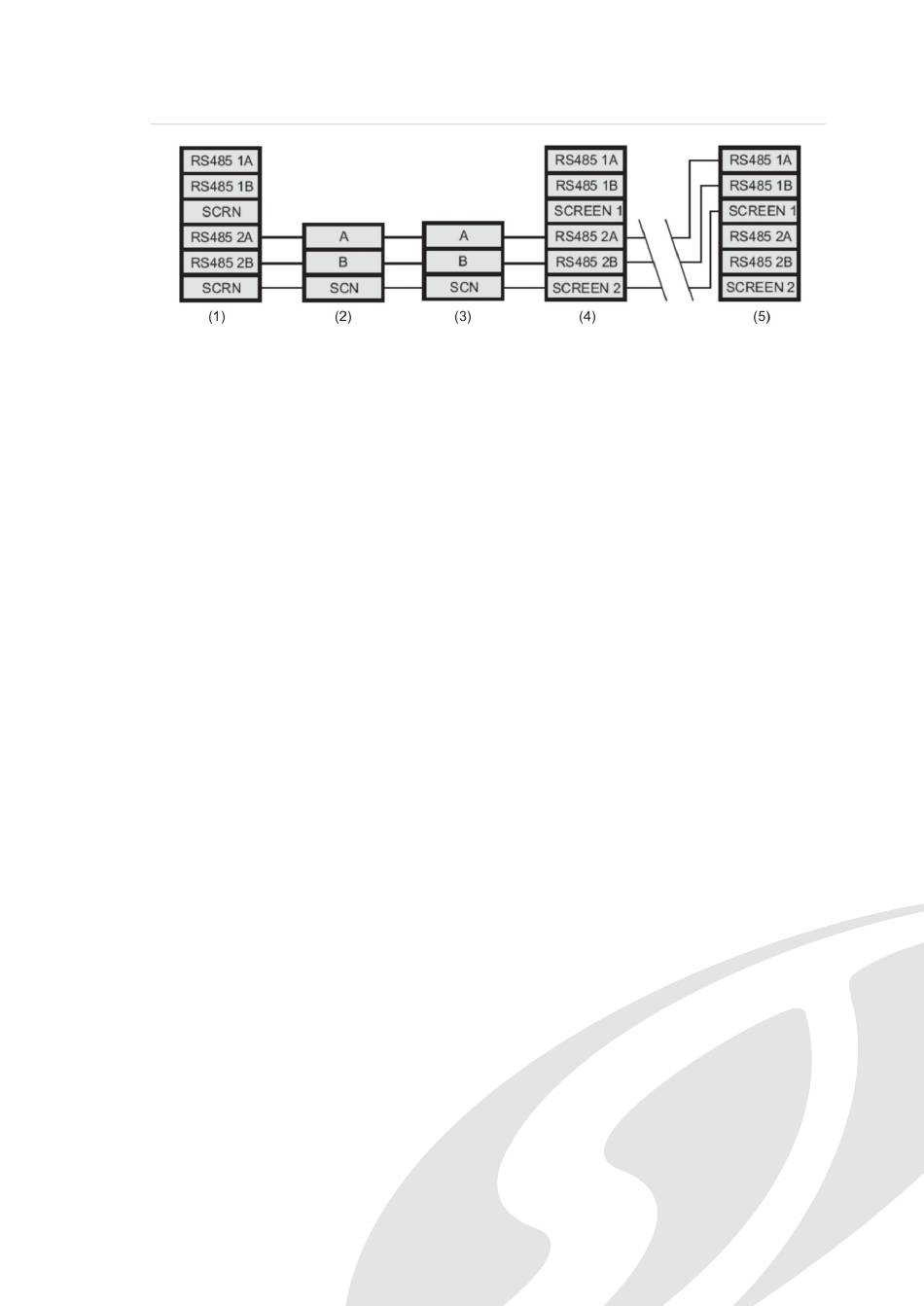

Afbeelding 15: De detector aansluiten op een SenseNET-netwerk
(1) Commandomodule
(2) Detector 1
(3) Detector 2
(4) Detector 3 (Stratos HSSD-2)
(5) Detector 127 (Stratos HSSD-2)
Het is eenvoudig om de ingangs- en uitgangsdraden voor iedere bus- en
schermverbinding samen te voegen en een enkelvoudige draad te solderen of te
modelleren of een ring aan ieder draadpaar te verbinden zodat het gemakkelijker
is om ze in de schroefaansluitklemmen te laten passen. Indien dit wordt
uitgevoerd, wordt het aanbevolen om onbedekte draadnaden te isoleren ter
voorkoming van eventuele kortsluiting van de databus, dat leidt tot een drop-out
van gegevens op de SenseNET bus.
In het voorbeeld weergegeven in
lengte RS-485-kabel van maximaal 1,2 km (3/4 mijl) tussen de
commandomodule en detector 3 toegestaan, aangezien deze allemaal op een
enkelvoudige bus zijn. Detector 3 is echter een Stratos HSSD-2 die beschikt over
een tweede communicatiebus (RS-485 bus 2) en een RS-485-herhaalpaneel.
Hierdoor mag er nog eens 1,2 km (3/4 mijl) kabel worden gebruikt tot de
volgende Stratos HSSD-2 in de RS-485-lus.
In het voorbeeld weergegeven in
weergegeven) allemaal dit type detector zijn, dan moet de totale lengte aan
draad tussen detectors 3 en 127 beperkt worden tot 1,2 km (3/4 mijl). Echter,
voor iedere extra bedraadde Stratos HSSD-2-detector die RS-485-bussen
gebruikt, is een extra 1,2 km (3/4 mijl) aan de RS-485-lus toe te voegen kabels
toegestaan.
Stratos Micra 100 Rookaanzuigdetectiesysteem Installateurshandboek
A fbeelding 15 op pagina 25, was een totale
1 2 4 H
A fbeelding 15, detectors 4-126 (niet
1 2 6 H
Hoofdstuk 2: Installatie en configuratie
25
