Bevat de servicetag en de code voor express-service die nodig zijn om contact te kunnen opnemen met Dell.
6. Label met regelgeving
Bevat informatie over regelgeving met betrekking tot uw computer.
7. Ontgrendelingsschuifjes voedingseenheid (2)
Hiermee kunt u de voeding verwijderen uit de computer.
8. Ontgrendelingsschuifje afdekking
Hiermee kunt u de voeding verwijderen uit de computer.
9. Voedingslampje
Geeft aan wat de status van de netvoeding is.
10. Diagnoseknop van de voeding
Druk op deze knop om de status van de voeding te controleren.
11. Voedingspoort
Sluit een stroomkabel aan om uw computer op netvoeding aan te sluiten.
12. Sleuf voor beveiligingskabel
Sluit een beveiligingskabel aan om onbevoegd verplaatsen van uw computer te voorkomen.

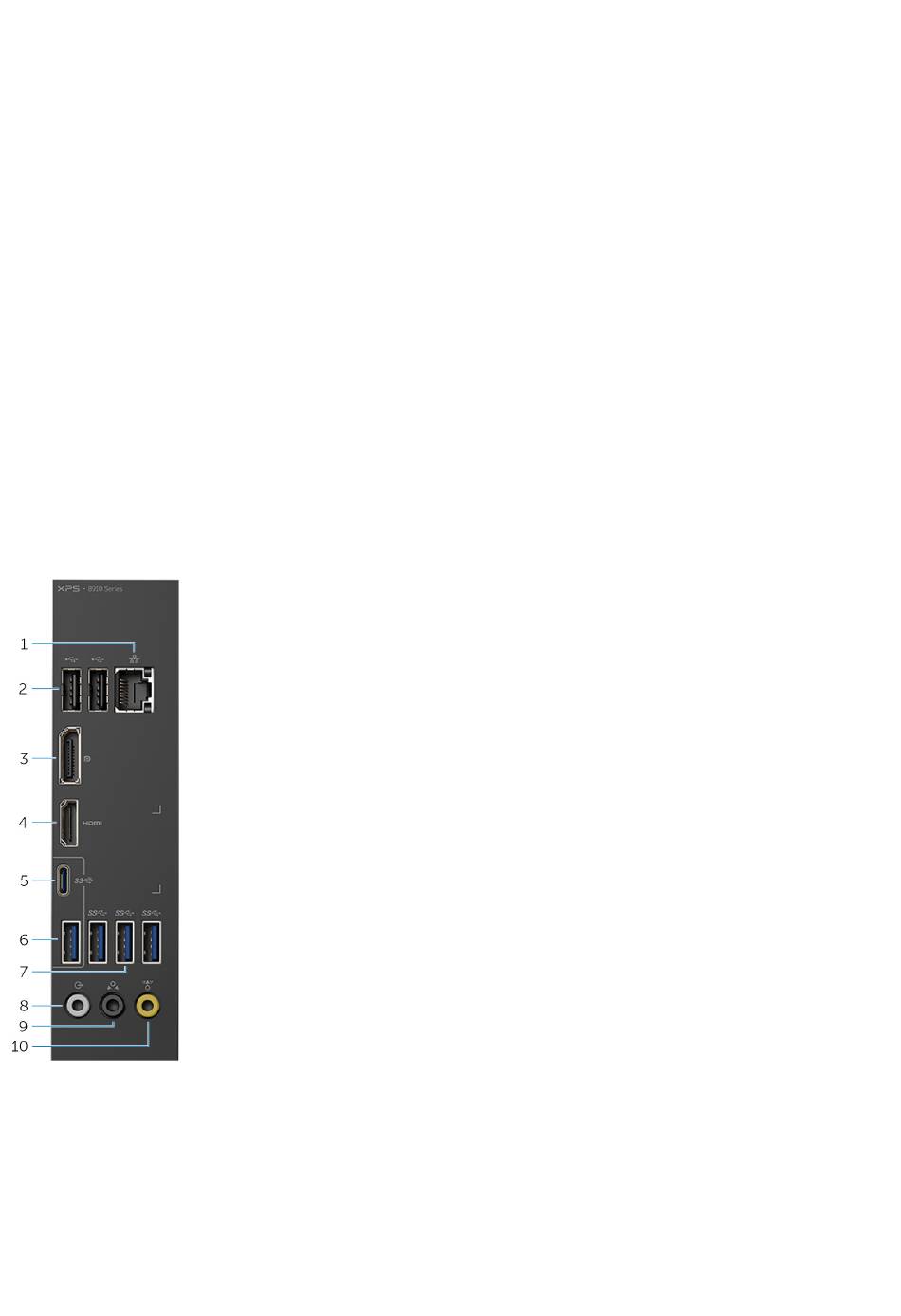

Achterpaneel
1. Netwerkaansluiting
Hierop kunt u een Ethernet-kabel (RJ45) aansluiten vanaf een router of een breedbandmodem voor netwerk- of internettoegang.
De twee lampjes naast de connector geven de verbindingsstatus en netwerkactiviteit aan.
2. USB 2.0-poorten (2)
Hierop kunnen randapparaten zoals opslagapparaten en printers worden aangesloten. Levert snelheden voor gegevensoverdracht tot
480 Mbps.
12
Aanzichten
