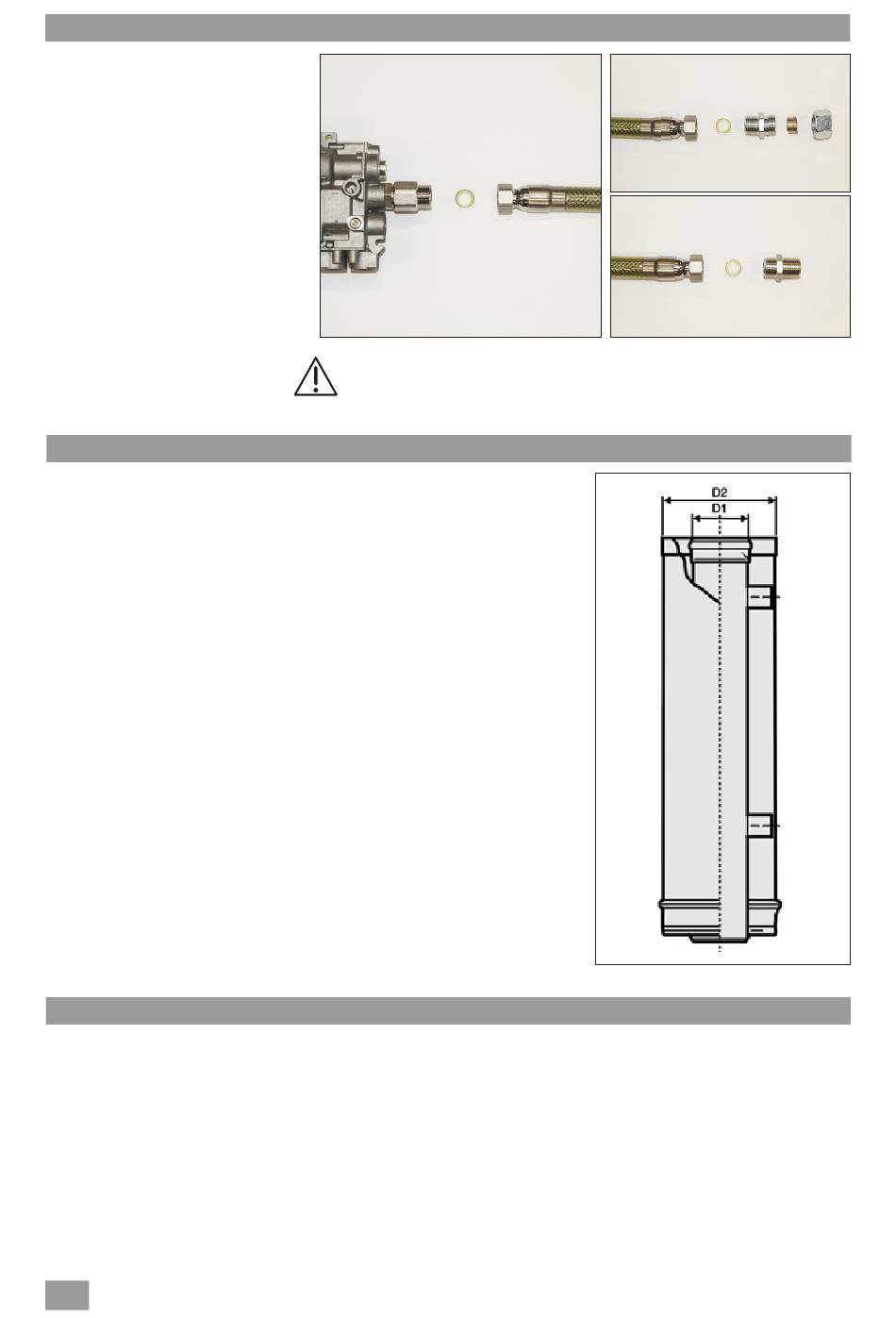

Gasaansluiting
De gashaarden van Stûv zijn
uitgerust met een gasaansluiting
"binnenkomende stroom" met
een diameter van 15 mm.
- Sluit het regelblok van het
toestel aan op de meegeleverde
flexibele leiding [schema 1].
- Sluit de haard aan op de
aanvoeropening voor gas met
de meegeleverde dubbele mof
[schema 2a].
- Voor Frankrijk: Sluit de haard
aan op een "vrouwelijke"
aanvoeropening voor gas met
de meegeleverde "mannelijke/
mannelijke mof [schema 2b].
Aansluiting op de afvoerleiding van de verbrandingsproducten
De gashaarden van Stûv worden
getest en goedgekeurd om met
concentrische T600-leidingen
gebruikt te worden die enkel
geproduceerd worden door:
- Jeremias
- Metaloterm
- Modinox
- Poujoulat
- Ten
Stûv kan geen efficiënte en
risicovrije werking garanderen
indien er andere leidingen gebruikt
worden.
Volgende diameters (ØD1/D2)
worden gebruikt [schema 2]:
- B-35, B-50, B-60 & B-80:
Ø100/150mm
- B-95, B-100, B-100H, B-120,
B-150, C-200:
Specifieke onderdelen voor de aansluiting op de afvoerleiding van de verbrandingsproducten
Adapter Poujoulat PGI-Stûv
Referentie Poujoulat:
37100589 (Ø100/150mm)
37130589 (Ø130/200mm)
Reductievoorziening Poujoulat
PGI-Stûv 100/150 -> 130/200
Referentie Poujoulat:
37100613
Stûv GAS - installatie, Handleiding & onderhoud
26
05/2018
1
Draai de fitting eerst met de hand vast, en voltooi vervolgens het
vastdraaien met een halve draai aan de sleutel om te verzegelen zonder
de verzegeling te beschadigen.
Ø130/200mm
De concentrische leidingen
moeten vanaf het toestel opgaand
geplaatst worden. Let erop dat
de verschillende onderdelen goed
verbonden en vastgemaakt zijn.
Stûv levert de voormelde
onderdelen voor
rookafvoerleidingen niet.
Stûv levert de voormelde
onderdelen voor
rookafvoerleidingen niet.
Meer informatie over de
rookafvoerleidingen vindt u op:
www.jeremias-france.fr
www.metaloterm.com
www.modinox.com
www.poujoulat.fr
www.seten.com
2a
2b
2
