5. Aansluitingen aan de elektronicabox
Op de elektronicabox worden de andere componenten van de handsfreeset aangesloten. Volgende
aansluitingen zijn voorhanden:

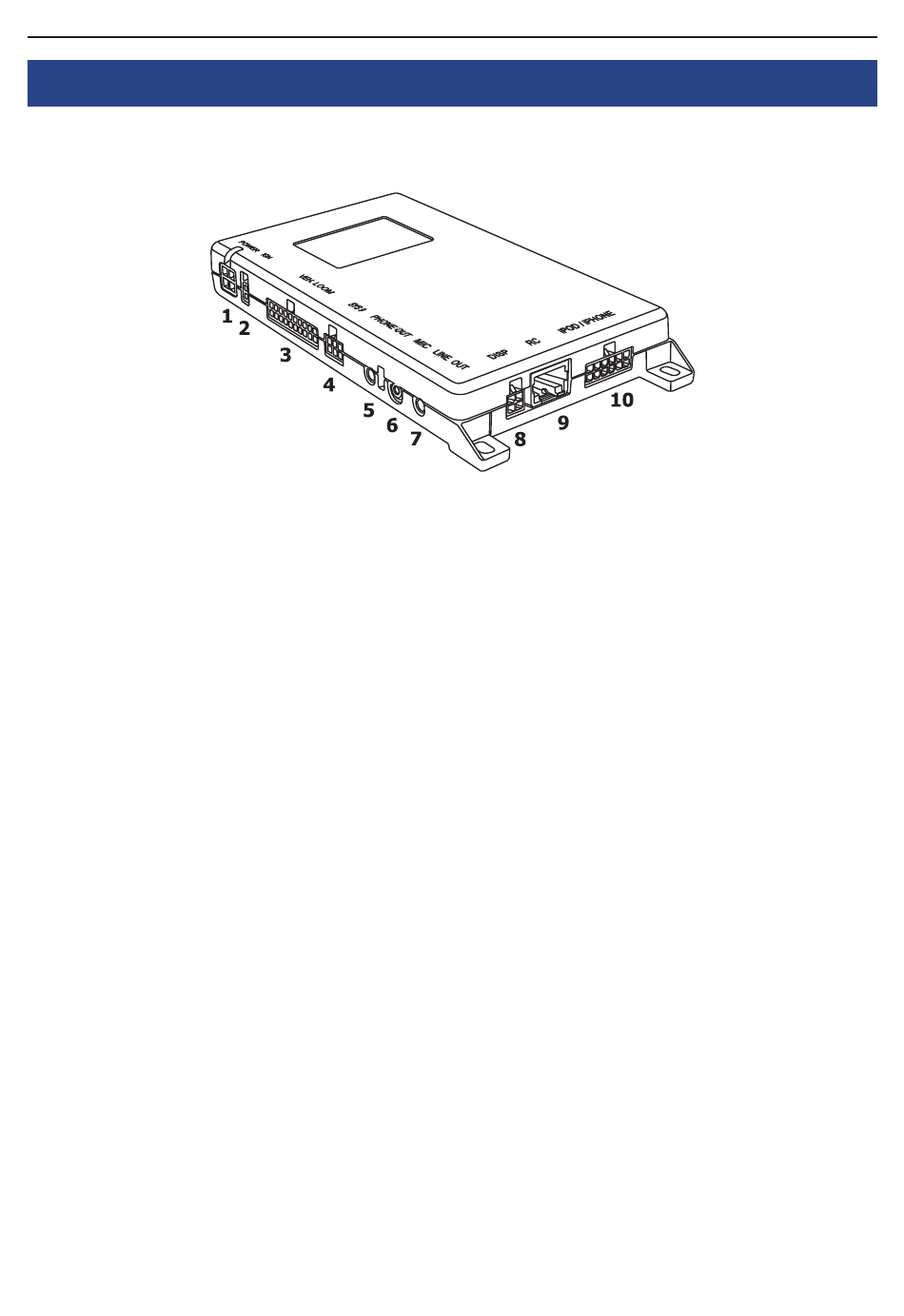

Aansluitmogelijkheden:
1 stroomvoorziening / mute functie
2 ontstekingssignaal
3 ISO-kabelboom
4 basePlate System 9 geschikt voor CC 9060
5 luidspreker- / telefoonuitgang (klink 3,5 mono)
6 microfoon
7 muziekuitgang (klink 3,5mm stereo)
8 display / touchscreen
9 accessoires/ afstandsbediening
10 iPod/iPhone aansluiting
Aansluiting 1 – Stroomvoorziening / mute functie
Variant 1:
Deze aansluiting wordt bij variant 1 niet gebruikt. Zie aansluiting 3.
Variant 2:
De stroomvoorziening van de HFS wordt tot stand gebracht via een 4-aderige kabel (Nr. 9). Sluit de
zwarte (klem 31 - min), de rode (klem 30 - continuplus) en de blauwe kabel (klem 15 - ontstekingsplus)
aan op de stroomvoorziening van uw radio (evt. via sigarettenaansteker of zekeringkastje). De gele
kabel dient na aansluiting op het tegenstuk voor uitzetten van het geluid van de radio bij een telefoon-
gesprek. De witte molex-stekker verbindt u met aansluiting 1 (zie tekening op volgende pagina).
Sluit verdere adapterkabels en accessoires voor de muziek- en spraakuitvoer aan op de aansluitingen
5 en 7, vervolgens moet later bij de geactiveerde HFS in het menu Instellingen -> Audio ->
Installatie -> Optie 3 uitgekozen worden.
