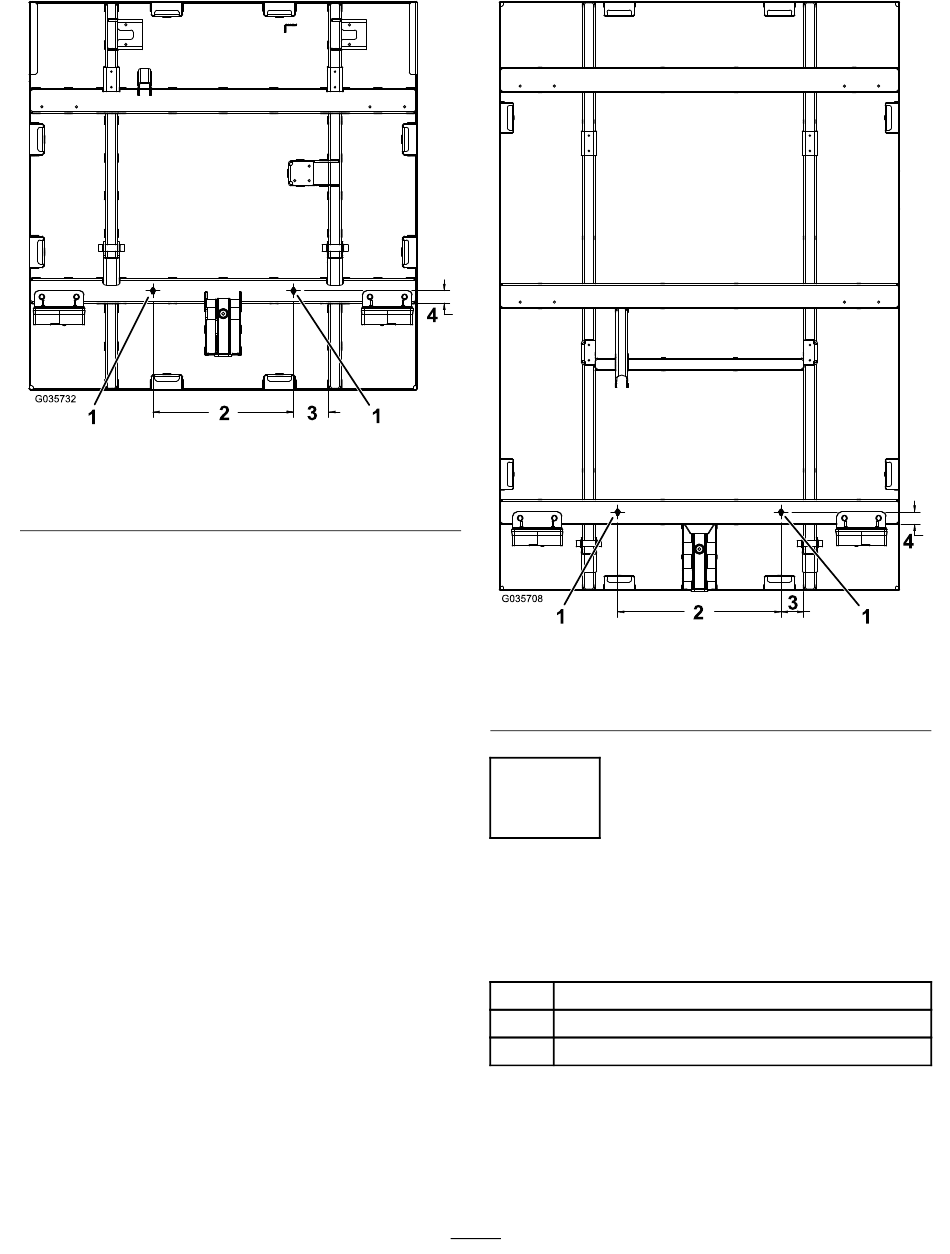

1. Opening van 6,35 mm
2. Afstand 43,2 cm
Gaten boren voor de druknagels
Voor machines met een stalen laadbak van
1,8 m
1.
Meet 3,8 cm vanaf het midden van de opening
naar de rand van de dwarsbeugel
2.
Meet 7 cm vanaf het midden van de opening
naar de rand van de vloerbeugel
3.
Meet 50,8 cm van de ene opening in het
steunkanaal tot de andere
4.
Boor twee gaten van 6,35 mm in de stalen
laadbak van 1,8 m
5.
Breng de 2 druknagels aan in de openingen.
Figuur 5
3. Afstand 10,8 cm
4. Afstand 3,8 cm
(Figuur
(Figuur
(Figuur
6).
(Figuur
6).
g035732
1. Opening van 6,35 mm
6).
2. Afstand 50,8 cm
6).
3
De remschakelaar
monteren
Benodigde onderdelen voor deze stap:
1
Remschakelaar
2
Zeskantschroef (nr. 6 x ½")
2
Borgmoer (nr. 6)
Procedure
1.
Monteer de remschakelaar op het pedaal met
behulp van de 2 zeskantschroeven (nr. 6 x ½")
5
Figuur 6
3. Afstand 7 cm
4. Afstand 3,8 cm
g035708
