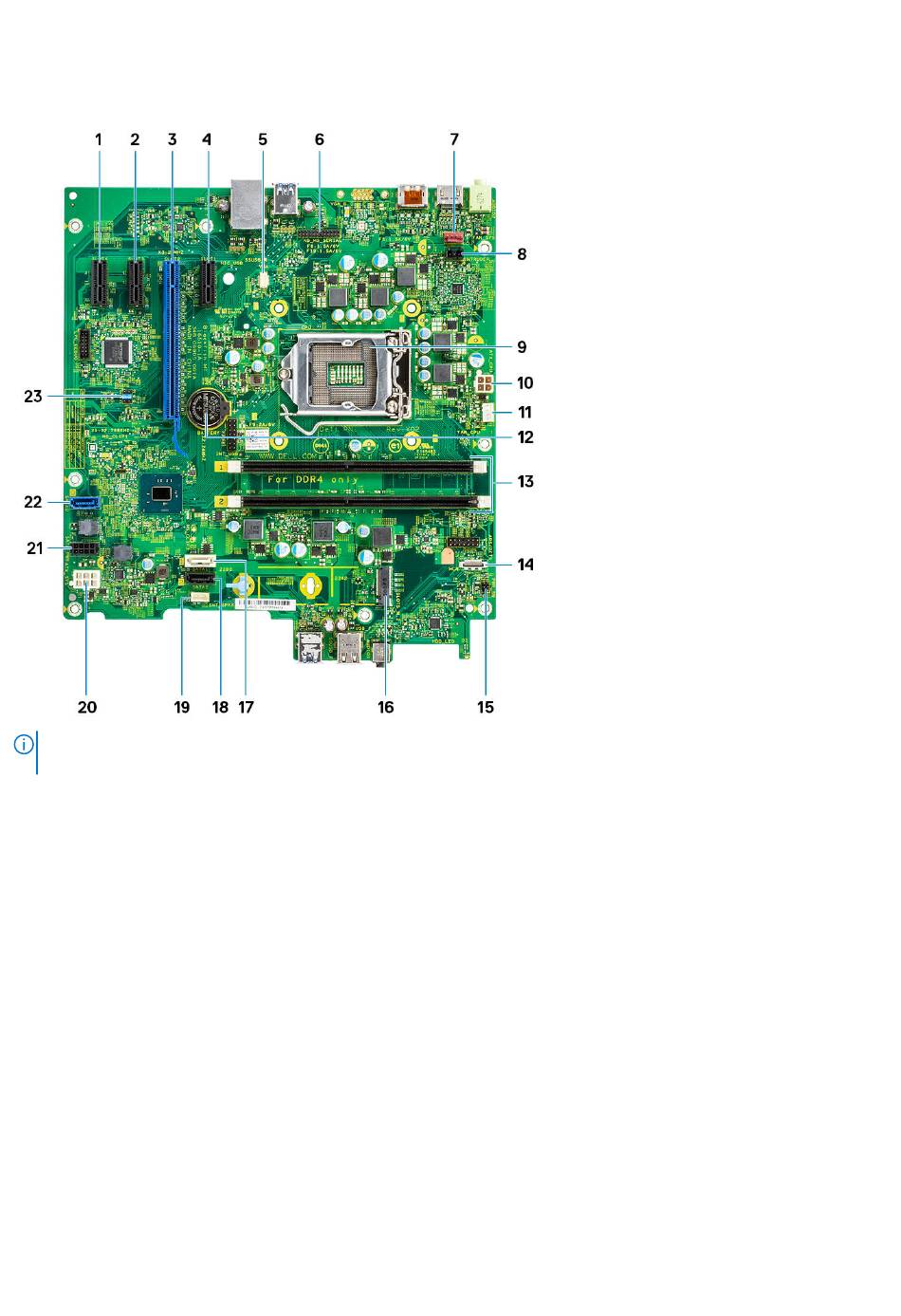

Indeling van de systeemkaart
OPMERKING:
De gebruikte afbeeldingen dienen slechts ter illustratie. Het werkelijke product kan variëren, afhankelijk van het
productmodel, de configuratie, functies en/of productverbeteringen
1. PCIe X1-connector (Slot4)
2. PCIe X1-connector (Slot3)
3. PCIe X16-connector (Slot2)
4. PCI-eX1-connector (Slot1)
5. Connector voor VGA-dochterkaart (VGA)
6. PS/2-connector naar seriële poort
7. Connector voor systeemventilator
8. Connector voor de intrusieschakelaar
9. Processor
10. Connector processorvoeding
11. connector van de processorventilator
12. Knoopcelbatterij
13. Geheugenmoduleconnectoren
14. Kaartlezerconnector
15. connector voor aan-uitknop
16. M.2 SSD-connector
17. SATA 1-connector
18. SATA 2-connector
19. Aansluiting luidspreker
20. ATX stroomconnector
21. HDD- en ODD-stroomconnector
22. SATA 0-connector
