Gegevensuitgang RS 232 C
Technische gegevens
8-bit ASCII-code
1 startbit, 8 databits, 1 stopbit, geen pariteitbit
Transmissiesnelheid kiesbaar op 2400, 4800, 9600 baud (fabrieksinstelling) en 19200 baud.
Sub-D stekker 9-polig noodzakelijk
Bij de werking met interface is een foutloze werking enkel met de corresponderende KERN-interfacekabel
(max. 2m) gegarandeerd

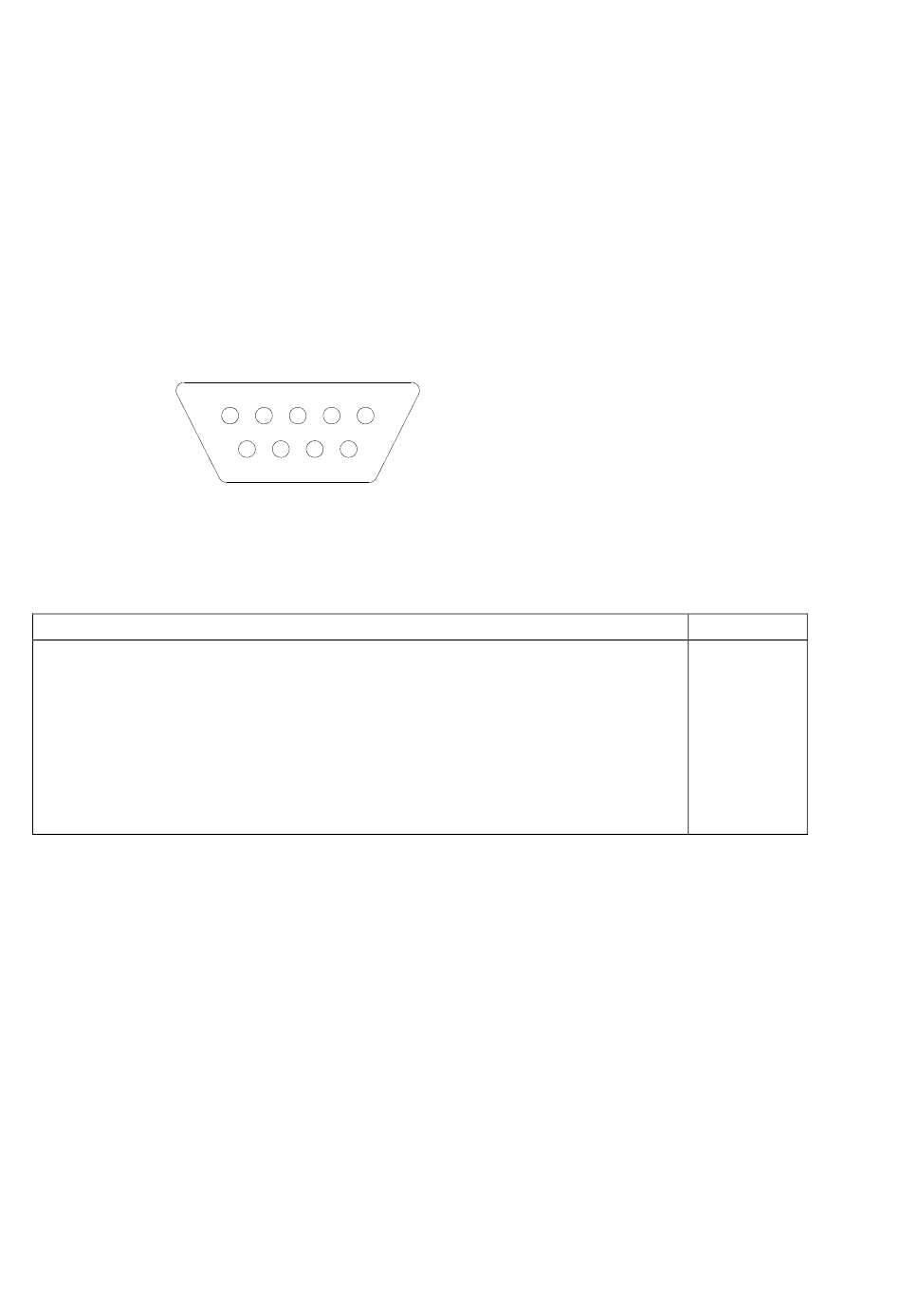

B ezettings graad van de pinnen van de uitgangs bus van de weegs chaal (vooraanzicht)
Sub-D bus 9-polig
Transmissiesnelheid
De transmissiesnelheid voor de overdracht van de meetwaarden wordt met de toets „MODE" ingesteld. In het
hierna volgende voorbeeld wordt de transmissiesnelheid op 4800 baud ingesteld.
Transmissiesnelheid instellen KERN CKE
1. Weegschaal inschakelen
2. Tarratoets indrukken en ingedrukt houden
3. Toets ON/OFF even aanraken en tarratoets terug loslaten
Op het display verschijnt "Cal?"
4. De omschakeltoets "pcs ↔ g" zolang indrukken totdat er op het display
"Printer" verschijnt en met de toets "20x" bevestigen. Op het display verschijnt
"2.400 bd."
Met de omschakeltoets "pcs ↔ g" de transmissiesnelheid selecteren en met
5.
de toets „20x" bevestigen. Door de tarratoets in te drukken naar de
weegmodus terugkeren.
18
5
1
9
6
Pin 2:
Transmit data
Pin 3:
Receive data
Pin 5:
Signal ground
Weergave
PRINTER?
4800 Baud X
CKE/CDS-BA-nl-1728
2400
Baud
4800
Baud
