1
De kabelboomadapter van de
schuimmarkeerder monteren –
modellen uit 2009 en daarvoor
Benodigde onderdelen voor deze stap:
1
Kabelboomadapter van schuimmarkeerder
4
Tie-wrap
De kabelboom van de machine
controleren
1. Zoek de kabelboom van de machine aan de rechterzijde,
ongeveer in het midden van de tank, tussen de tank
en het chassis.
2. Zoek de aftakking van de machinekabelboom met
een elektrische aansluiting die 4 contacten heeft en de
aanduiding Schuimmarkeerder
•
Als de machinekabelboom deze aftakking met
4 contacten niet heeft, ga dan verder met
kabelboomadapter van de schuimmarkeerder leiden
en aansluiten (bladz.
Opmerking: Als deze stekker geen deel
uitmaakt van de machinekabelboom, dient u de
kabelboomadapter van de schuimmarkeerder op
de machine te monteren.
•
Als de stekker met de aanduiding
Schuimmarkeerder wel aanwezig is, ga dan
verder met
3 De beugel voor de egalisatieset
monteren (bladz.
Opmerking: Als deze stekker wel deel uitmaakt
van de machinekabelboom, is het niet nodig de
kabelboomadapter van de schuimmarkeerder op
de machine te monteren.

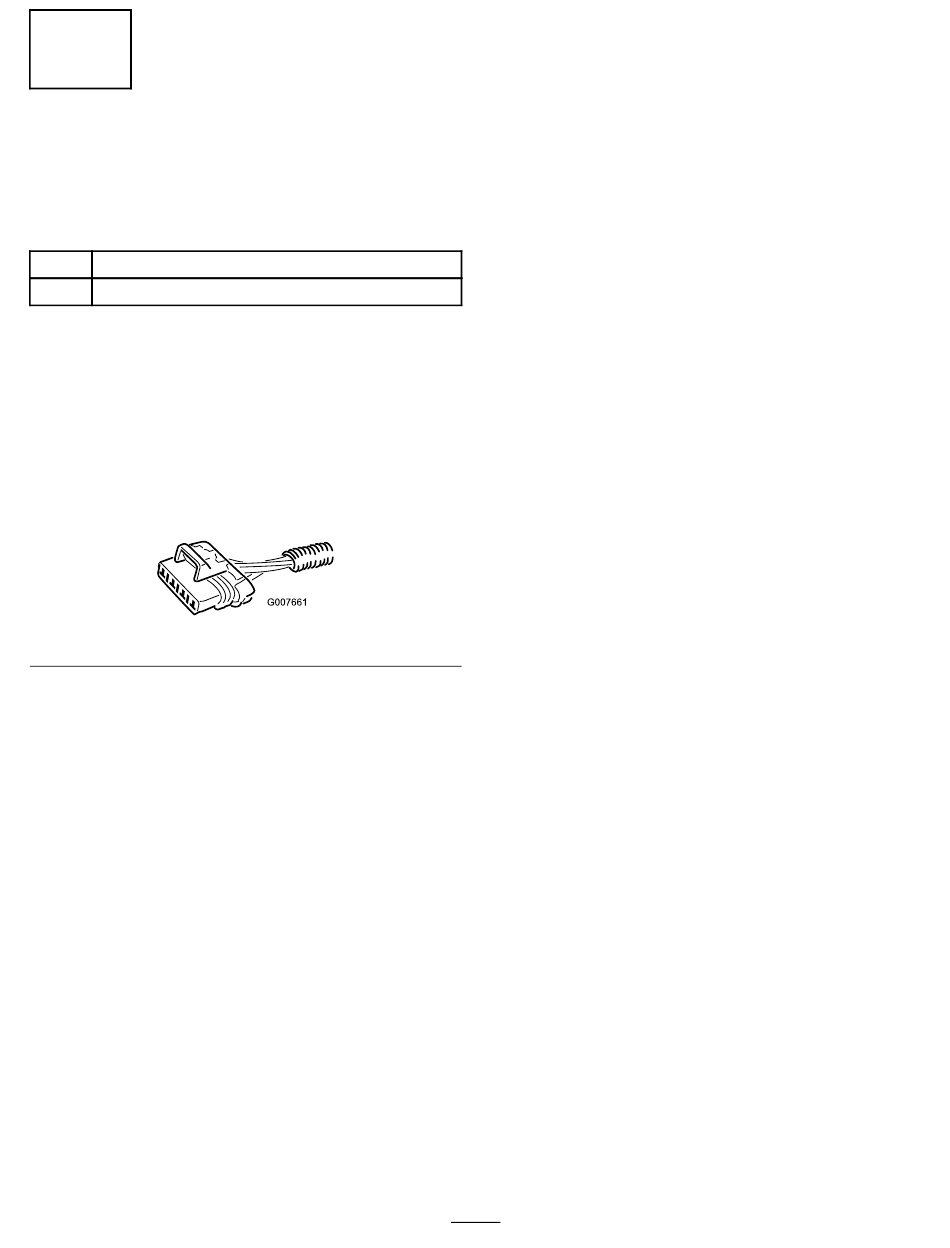

(Figuur
1).
Figuur 1
3).
4).
De
