6.2
Tapwaterleidingen installeren
Neem de volgende aanwijzingen in acht voor het aansluiten
van de boiler aan het leidingennet. Deze aanwijzingen zijn
belangrijk voor een storingsvrije werking.
SCHADE AAN DE BOILER
door mogelijke corrosie aan de aansluitin-
gen van de boiler.
OPGELET!
In de aansluitingen AW, EZ en EK bevinden
er zich beschermhulzen. Die beschermen
de geëmailleerde vlakken van de aansluitin-
gen tegen corrosie.
Laat de beschermhulzen erin.
GEVAAR VOOR DE GEZONDHEID
Wanneer de verontreinigingen, die ontstaan
tijdens de montage- en onderhoudswerk-
WAARSCHUWING!
zaamheden, niet verwijderd worden, kan het
drinkwater vervuild worden.
Monteer en reinig de boiler op hygiëni-
sche wijze en zorg dat er geen lekken
zijn.
AANWIJZING VOOR DE GEBRUIKER
Voor de water- en verwarmingszijdige aan-
sluiting zijn er ketel-boiler-verbindingsleidin-
gen beschikbaar als toebehoren, die de
montage aanzienlijk vereenvoudigen.
SCHADE AAN DE INSTALLATIE
door ondichte aansluitingen.
OPGELET!
Installeer de aansluitleidingen span-
ningsvrij.
Let erop, dat de flexibels niet geplooid of
verdraaid worden.
Boiler Logalux LT135/1 – LT300/1 - Wijzigingen op basis van technische verbeteringen voorbehouden.
4
AW
1

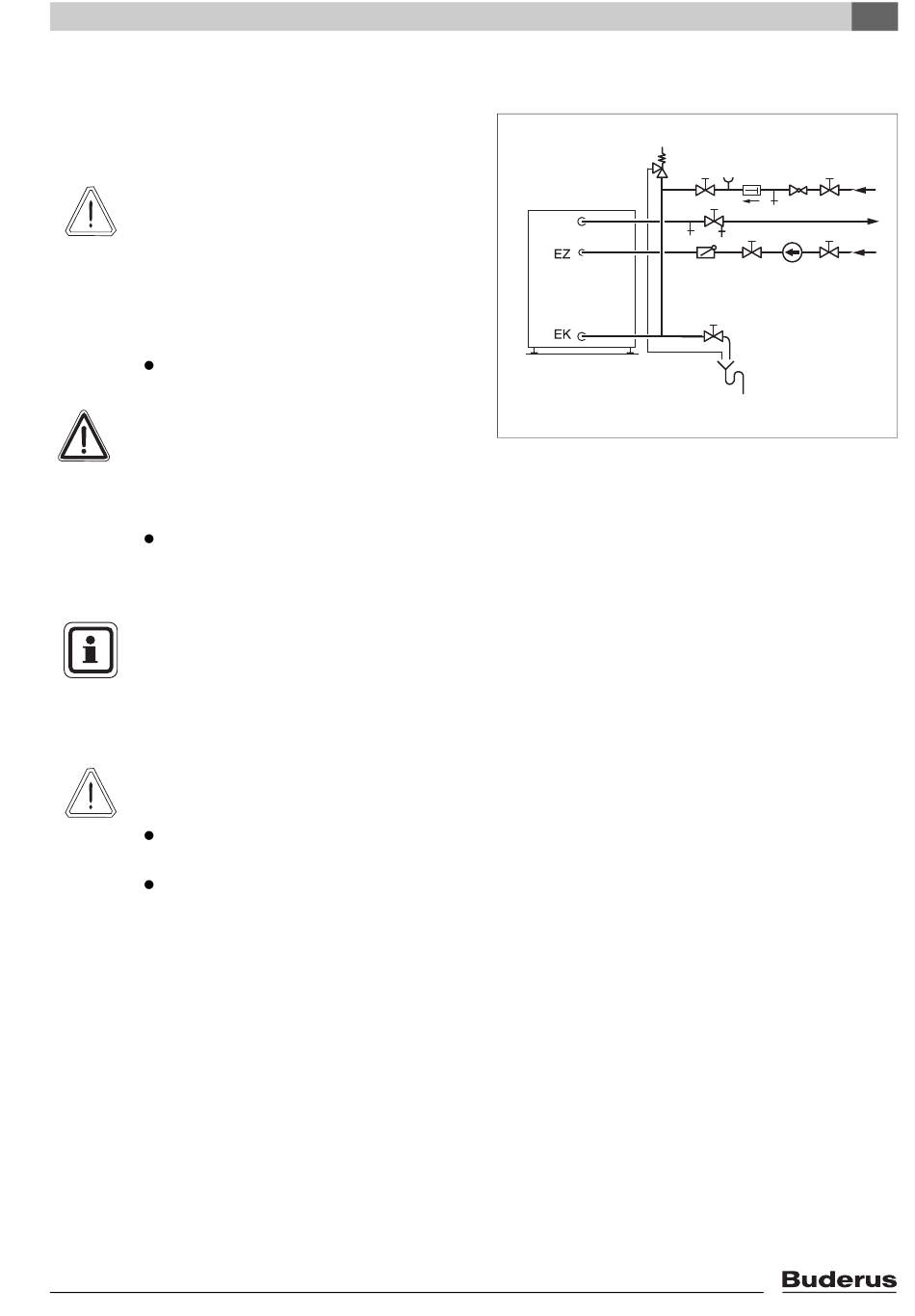

Afb. 7
installatie conform DIN 1988 (schematische
afbeelding)
Pos. 1:
boilervat
Pos. 2:
verluchtings- en ontluchtingsventiel
Pos. 3:
afsluitklep met aftapventiel
Pos. 4:
veiligheidsklep
Pos. 5:
terugslagklep
Pos. 6:
afsluitklep
Pos. 7:
omlooppomp
Pos. 8:
drukregelaar (ingeval van noodzaak)
Pos. 9:
controleklep
Pos. 10: keerklep
Pos. 11: aansluiting voor manometer
Pos. 12: aftapkraan
AW:
uitgang tapwater
EK:
ingang koud water
EZ:
ingang omloopkring
Boiler monteren
11
6
6
10
8
9
3
2
6
6
5
7
12
6
11
