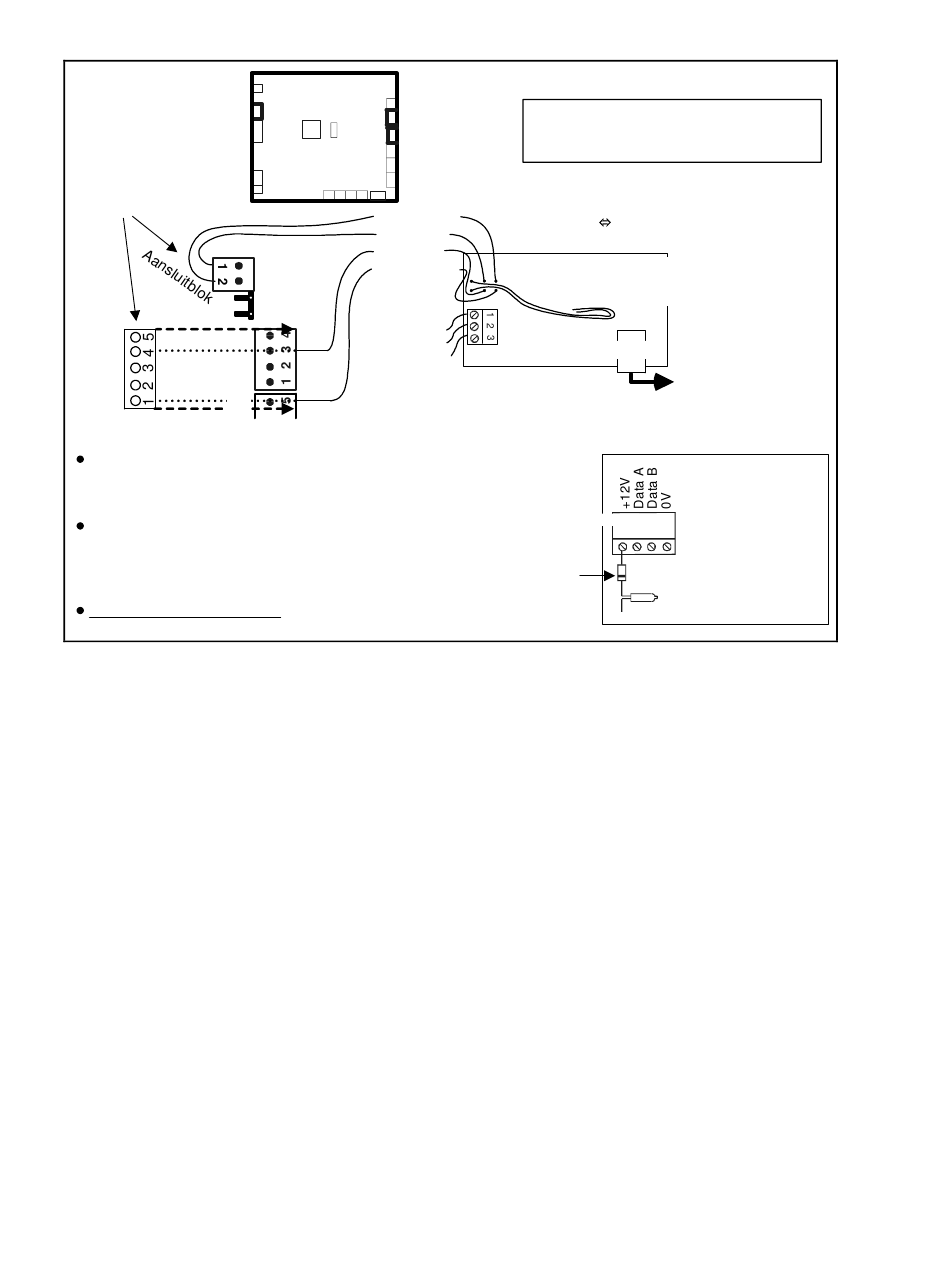

3.2.3 Eerste (of enige) paneel voor deze verbinding
Voorbedrade
aansluitingsblokken
voor verbindingen
op het moederbord
zijn voorzien. Zie
sectie 4.2, figuur 5.
2
15
Aansluitblok
∗
14
Bijzonderheden over voeding
Als afzonderlijke stroomvoorziening wordt gebruikt, moet het
aansluitingsblok 2-3 (Hoofdpaneel) van de IP kaart in kortsluiting staan
met het verbonden aansluitingsblok 16-3 van het moederbord (OV).
Zie sectie 4.2, figuur 2.
Als de energievoorziening op afstand is verbonden met de Module
Bus om andere apparaten van energie te helpen voorzien (+12 volts
verbinding), installeer dan isoleerdiodes (3 AMP; Onderdeelnummer:
298-8522) aan het paneel (Module Bus +12, met de band afgewend
van de paneelverbinding).
Gedurende de configuratie: 12V energie en een LAN (geen WAN)
verbinding vereist als de IP module wordt geconfigureerd.
Gebruik 24 AWG, 4-draads geleidende communicatiekabel FT4 P/N 120-3401, FT6 P/N 120-3405. Voeg
een zelfde 2de kabel toe voor kabel die over 4 draden loopt. Gebruik een 18AWG voedingskabel FT4
P/N 120-3400, FT6 P/N 120-3404 voor verbindingen met de voedingsbron.
Voor meer details over voedings- en aardingsvereisten, zie in secties 1.3 en 1.4.
20
MONITOR ISM™/AFx™ IP-connectiviteit Handleiding
Aansluitblok
Locator
Aansluitblok
2
15
14
Hoofdpaneel
moederbord
Zwarte kabel
Rode kabel
∗
Gele kabel
+12 v
Blauwe kabel
0V
(+)
(-)
Security
IP 485A
IP 485B
IP 485 0V
Wissen
om te
sturen
Gegevensterminal
klaar
OPMERKING: Ieder paneel moet
over een eigen IP-module beschikken
voor SIP-rapportage.
IP-interface Module
Gedeeld met PC
Paneel
met IP, indien toepasbaar
Andere kabels/verbindingen: ALLEEN
gebruikt bij Security IP-rapportage (voor
Security IP bedrading, zie sectie 2.2.2)
Director
doorverbinden
RJ45
Aansluitblok
Aansluitblok
10 - 13
1 2 3 4
298-8522
(3A)
Naar Netwerk
Hoofdpaneel
Module-Bus
(geassocieerd met
gelijk welke externe
energievoorziening)
"B"'-verbinding
(Onderdeel nummer 496-1700)
22-9059D v3.1
