3.2 Beschrijving

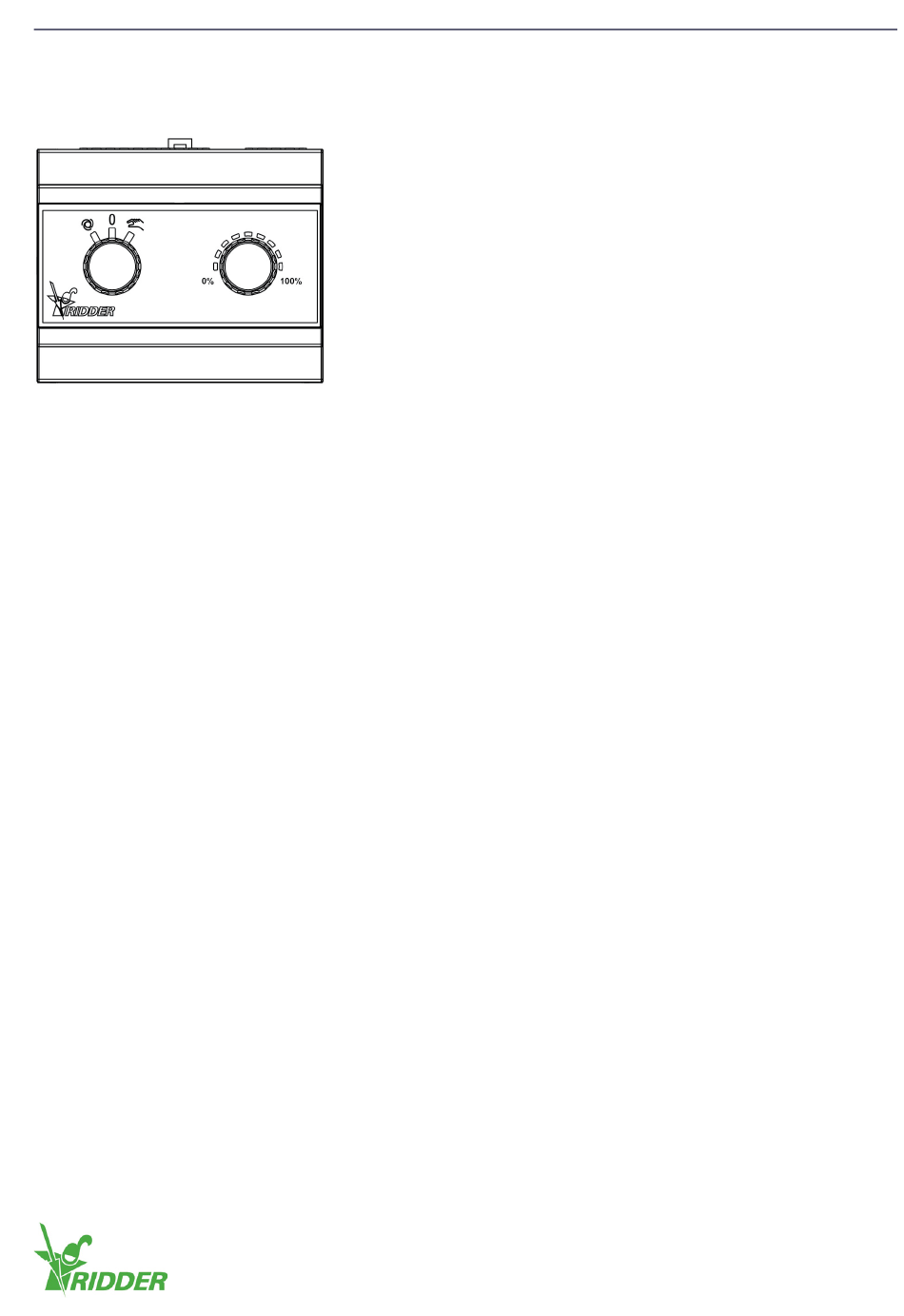

De SD Paneelunit (SD-PU) is een besturingseenheid voor de aansturing van Ridder RW-SD
motorreductoren. De paneelunit is de interface tussen de schakelkast en de aandrijvingen. Alle
elektrische componenten van de SD Paneelunit zijn ingebouwd in een kunststof behuizing.
De SD Paneelunit heeft een eindstandsysteem met twee stuurcontacten (0%\100% richting) en
een beveiligingscontact. De digitaal ingestelde eindstanden van de SD Basisunit (SD-BU) worden
gebruikt voor aansturing van deze contacten. Vervolgens worden de bedrijfscontacten en het
beveiligingscontact van de BU printplaat gedeactiveerd.
De paneelunit heeft twee bedieningsmogelijkheden:
• De modusschakelaar (3 standen) om Auto-Modus, Stop-Modus/Wissen of Hand-Modus te
selecteren;
• De positioneringsknop voor handbediening met een intern stuursignaal of foutmeldingen te zien.
De SD Paneelunit geeft stuurignalen door van digitale aansturing, Modbus aansturing of
handbediening (positioneringsknop) en bewaakt of deze zonder storingen verwerkt worden. De
paneelunit heeft een blokkeerbewaking (mechanische overbelasting), draairichtingbewaking en een
communicatie fail-safe functie.
De paneelunit heeft twaalf status LEDs (D1–D12) om statusindicatie van het systeem te weergeven.
De LED-boog met positie-LEDs (D1–D9) weergeeft:
• De aanstuurrichting;
• De positie van het systeem;
• Storingen in het systeem;
• Foutmeldingen na een storing.
De modus-LEDs (D10–D12) weergeven:
• De geselecteerde modus van de modusschakelaar;
• Storingen in het systeem.
Levering van de SD Paneelunit is met drie stekers om een (volledig) SmartDrive systeem aan te
sluiten op een RW-SD motorreductor. De beschermingsklasse van de SD Paneelunit behuizing is
IP20.
De printplaat van de paneelunit heeft aansluitingen voor:
• de voedingsspanning;
• twee stuurcontacten (0%\100% richting) en een
beveiligingscontact (beveiligingsstop);
• een digitaal stuursignaal (24 V AC/DC);
• Modbus communicatie;
• een terugmeldsignaal (4–20 mA);
• twee kanalen voor communicatie met de Ridder SmartDrive
SD Basisunit (SD-BU);
• twee hulpcontacten.
