1.6 Onderdelen aggregaat
1.6.1 GOLD RX complete luchtbehandelingsunit met warmtewiel

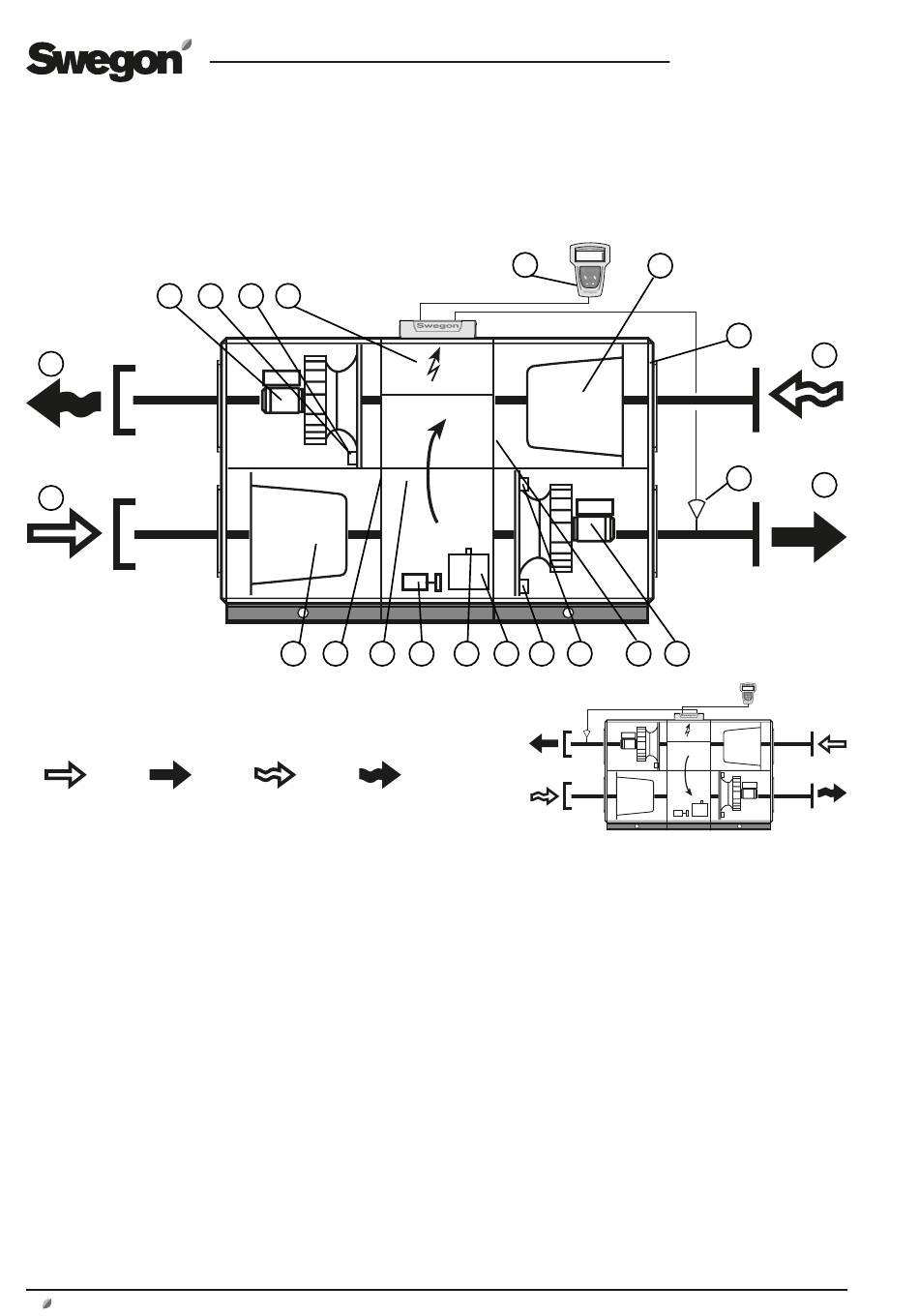

Hieronder worden de afzonderlijke componenten stuk voor stuk in een ver-
eenvoudigde en schematische beschrijving getoond.
3
2
1
Rechtse uitvoering
Buitenlucht
Inlaatlucht
GOLD 04–40: de unit wordt geleverd in een rechtse uit-
voering, zie fig. 1a.
GOLD 50–80: de unit kan worden besteld in een rechtse
(fig. 1a) of een linkse uitvoering (fig. 1b).
GOLD 14–80: de unit op fig. 1a toont ventilatorplaatsing
1. De unit kan ook zijn besteld met ventilatorplaatsing 2,
waarbij de ventilatoren en filters verticaal gespiegeld zijn.
Bij een linkse uitvoering (fig. 1b) wisselen onderdelen, die
zijn gemarkeerd met een asterisk (*), van functie en naam
(de onderdelen worden benoemd al naargelang of de
functie voor de in- of uitlaatlucht is bedoeld).
Plaatsing en naam van de onderdelen
1 BUITENLUCHT* (bij linkse uitvoering Uitlaatlucht)
2 AFVOERLUCHT* (bij linkse uitvoering Inlaatlucht)
3 Uitlaatluchtventilator* met motor en frequentieomvormer
4 Druksensor uitlaatluchtventilator*
(Stand op functieschakelaar = 1)
5 Druksensor inlaatluchtfilter*
(Stand op functieschakelaar = 3)
6 Elektriciteitskast met regeleenheid
7 Handterminal
4
www.swegon.com
4
5
6
Fig. 1a
13
14
15
Uitlaatlucht
Afvoerlucht
7
16
17
18 19 20
Fig. 1b
8 Uitlaatluchtfilter*
9 Instelplaat (bij linkse uitvoering – linker filterdeel)
10 Temperatuursensor inlaatlucht (in inlaatluchtkanaal geplaatst)
11 UITLAATLUCHT* (bij linkse uitvoering Buitenlucht)
12 INLAATLUCHT* (bij linkse uitvoering Afvoerlucht)
13 Inlaatluchtfilter*
14 Temperatuursensor buitenlucht*
15 Warmte-uitwisselaar
16 Aandrijfmotor warmte-uitwisselaar
17 Sensor draaicontrole
18 Regeleenheid warmte-uitwisselaar
19 Druksensor inlaatluchtventilator*
(Stand op functieschakelaar = 2)
20 Druksensor uitlaatluchtfilter*
(Stand op functieschakelaar = 4)
21 Temperatuursensor uitlaatlucht*
22 Inlaatluchtventilator* met motor en frequentieomvormer
NL.GOLDSK.090201
8
9
10
21
22
Linkse uitvoering
