Raadpleeg

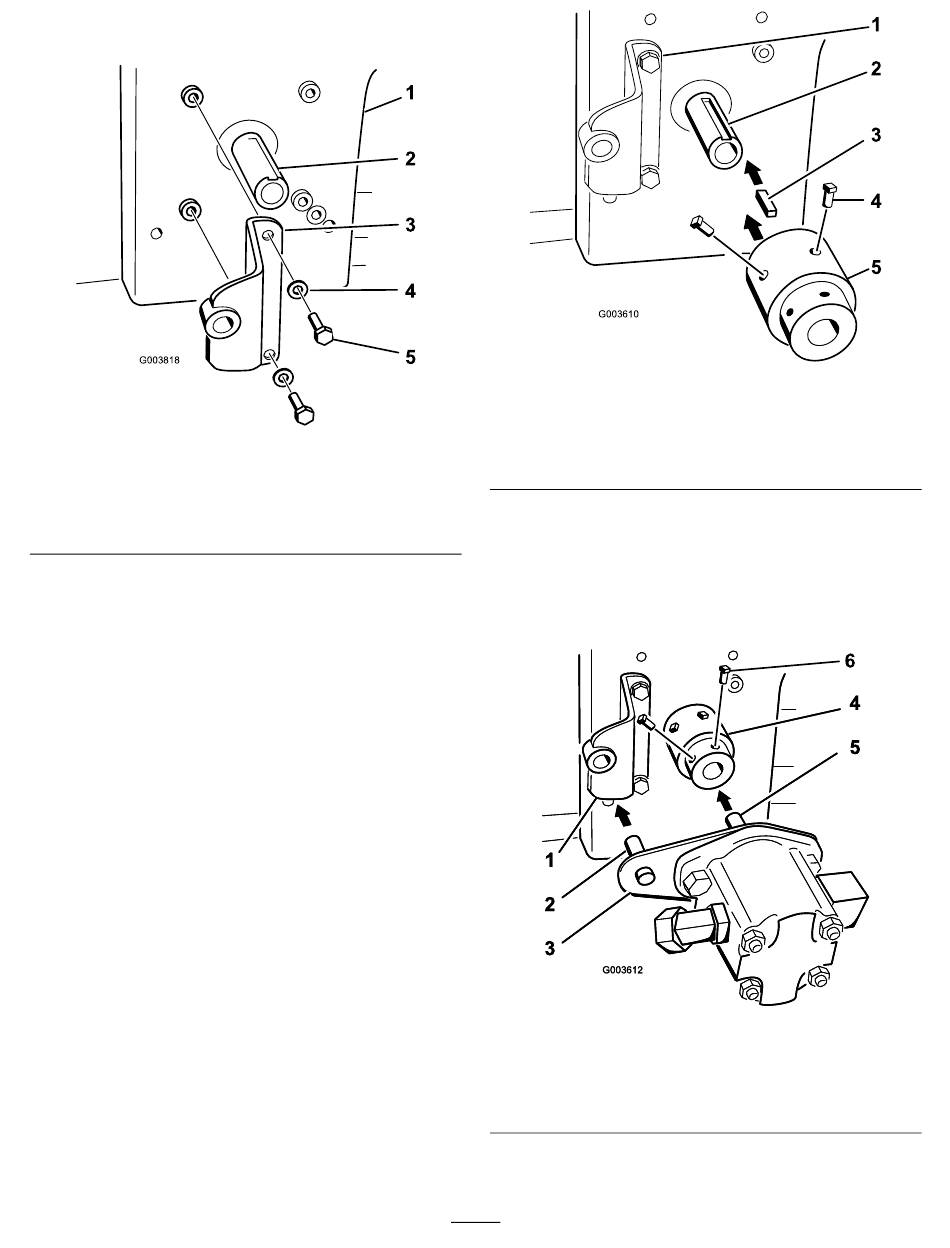

Figuur 19
van de pompbeugel.
Figuur 19
1. Motor
2. Motorvermogenaftakas
3. Pompbeugel
5.
Breng anti-seize middel aan op de
vermogenaftakas van de motor en de as
van de hydraulische motor.
6.
Breng de vierkante sleutel (¼" x 1") aan in het
gat van de vermogenaftakas
7.
Lijn de naaf uit met de vierkante pin en monteer
op de vermogenaftakas
Opmerking:
Zorg ervoor dat de naaf zo ver
mogelijk over de as schuift.
8.
Breng verwijderbaar schroefdraadborgmiddel
aan op de 2 stelschroeven (5/16" x ¾") en breng
ze aan in de naaf om deze te bevestigen aan de
vermogenaftakas
voor de juiste montage
4. Ring (⅜")
5. Bout (5/16" x ¾")
(Figuur
20).
(Figuur
20).
(Figuur
20).
1. Pompbeugel
g003818
2. Motorvermogenaftakas
3. Vierkante sleutel (¼" x 1")
9.
Monteer het tapeind van de pompplaat op de
pompbeugel terwijl u de as van de hydraulische
pomp op de naaf monteert.
Opmerking:
raakt het uiteinde van de vermogenaftakas
(Figuur
21).
1. Pompbeugel
2. Tapeind pompplaat
3. Pompplaat
10.
De naaf moet zo ver mogelijk op de as zitten.
11
Figuur 20
4. Stelschroef (5/16" x ¾")
5. Naafconstructie
De as van de hydraulische pomp
Figuur 21
4. Naafconstructie
5. As van hydraulische pomp
6. Stelschroef (5/16" x ¾")
g003610
g003612
