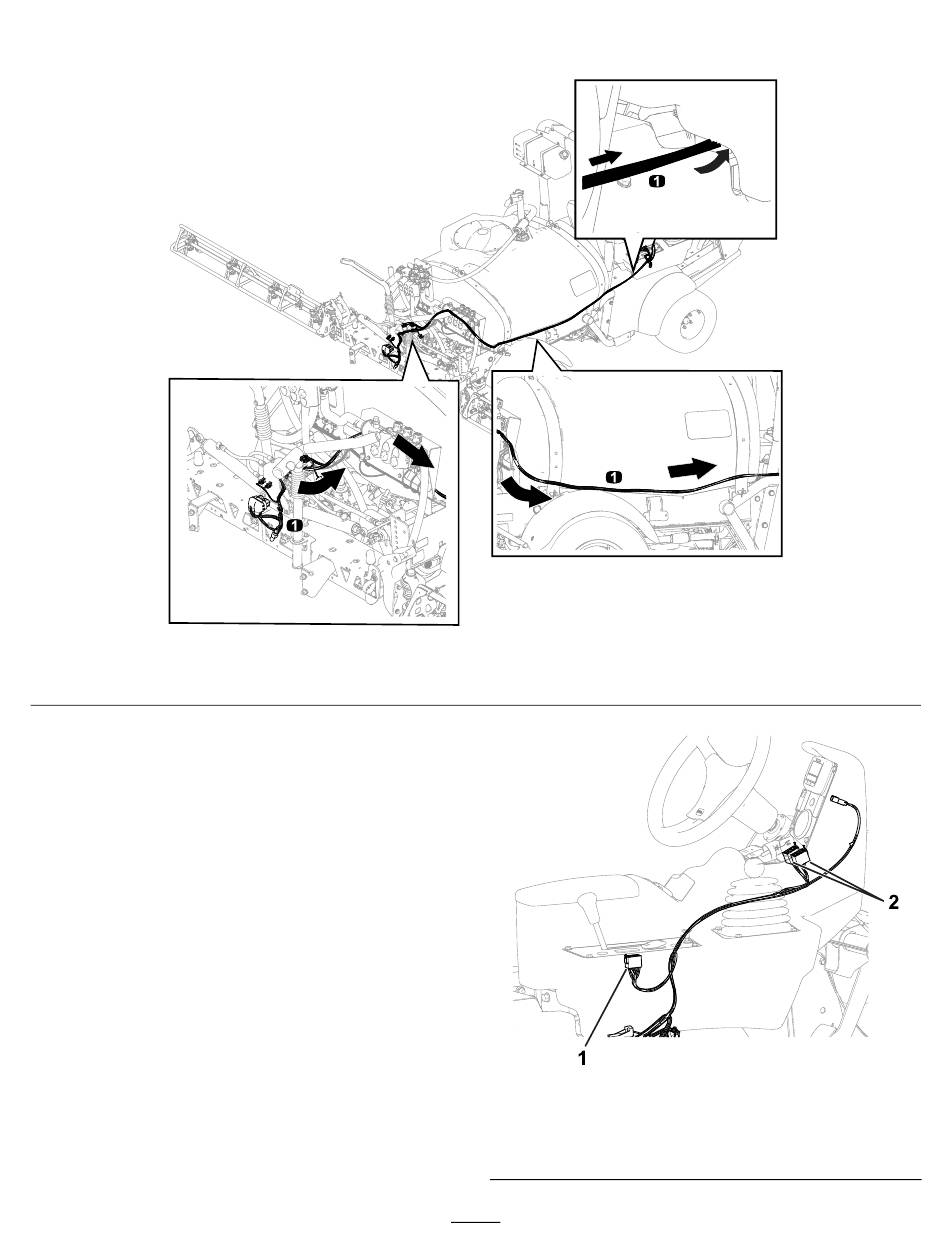

De kabelboom naar de voorkant van de machine leiden.
Leid de kabelboom van de achterkant van de machine naar het bedieningspaneel; zie
1. Kabelboom
De schakelaars monteren
1. Leid de connectors met 8 aansluitingen door het
bedieningspaneel
2. Monteer de schakelaar voor ultrasone modus
en de hefschakelaars voor de spuitbomen;
raadpleeg de Montage-instructies voor de
nivelleerset van de ultrasone spuitboom.
(Figuur
5).
Figuur 4
1. Connector met 8 contacten
— schakelaar voor
ultrasone modus
4
Figuur
4.
Figuur 5
2. Connector met 8 contacten
— hefschakelaar
spuitboom
g208589
g210252
