Inspuiting van chemicaliën bij gebruik van externe
wisselstroomvoedingsbrom
OPMERKING: Een externe wisselstroomvoedingsbron
wordt NIET door Alliance Laundry Systems geleverd.
OPMERKING: Voeding voor externe toevoer moet ge-
haald worden uit het aansluitpunt voor de hoogspan-
ningshoofdvoeding.
BELANGRIJK: De externe voeding moet voeding van
240 VAC of minder leveren en bij 3 A of minder be-
schermd zijn.
1. Ontkoppel en isoleer de rode en witte 24VAC-draden.
2. Verbind de ene kant van de externe voeding met 'RELAY
COM' en de andere kant met de nuldraad van de ingangssig-
nalen van de externe houder. Zie Figuur 39 en Figuur 40 .

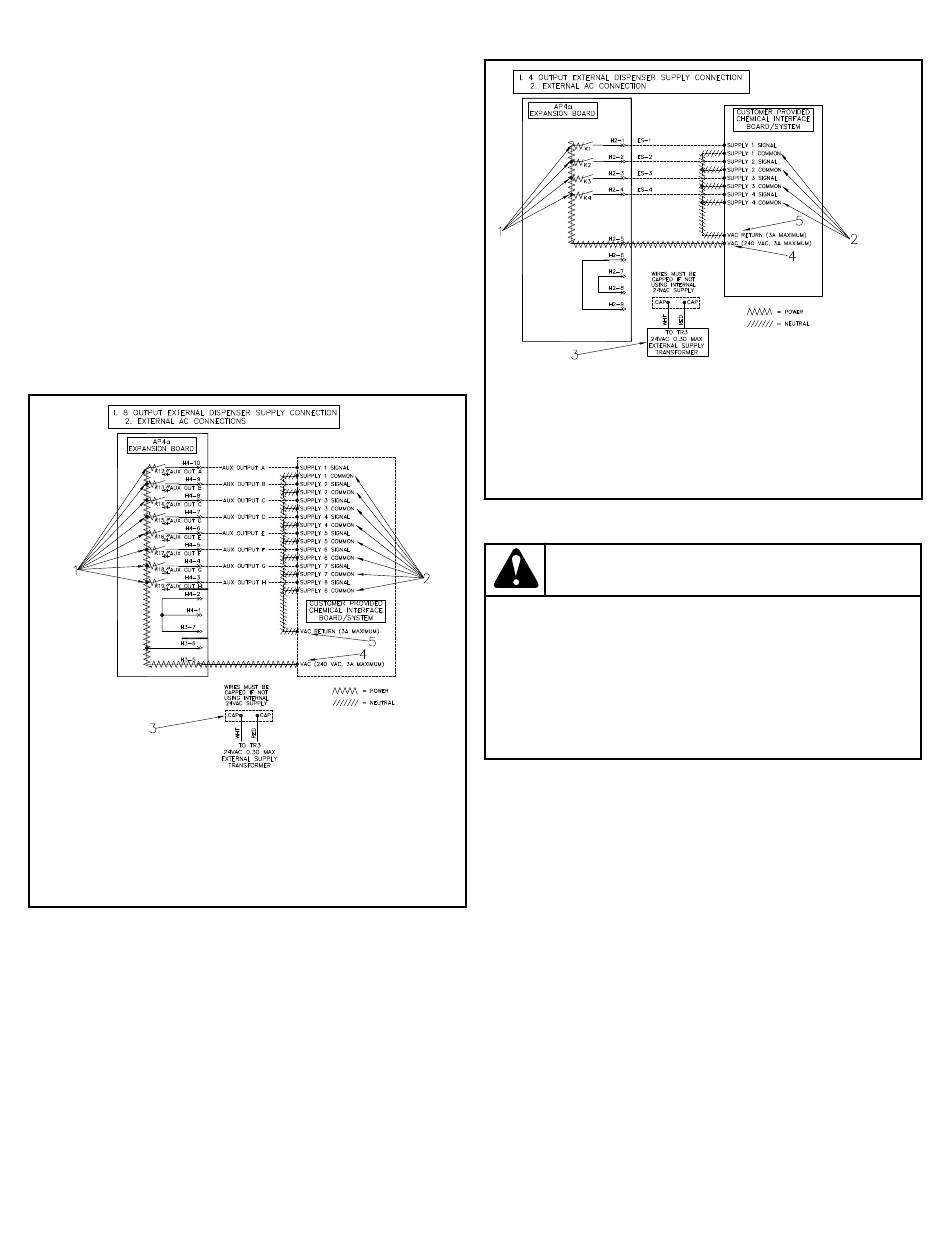

1. Ingangsspanning van externe voeding
2. Nuldraad ingangssignaal externe toevoer
3. Afgesloten aansluiting voor 24 VAC voeding
4. Klem VAC
5. Klem VAC COM
Figuur 39
©
Copyright, Alliance Laundry Systems LLC - NIET KOPI-
EREN of DOORZENDEN
1. Uitgangsspanning externe toevoer
2. Nuldraad ingangssignaal externe toevoer
3. Afgesloten aansluiting voor 24 VAC voeding
4. Klem VAC
5. Klem VAC COM
Gebruik geen zekeringen met een hogere waarde en
wijzig de bedrading van de aansluitstrip voor externe
toevoer van chemicaliën niet zodanig dat deze in
strijd is met de aanbevolen methoden die op het be-
dradingsschema voor optionele externe toevoer
staan.
CHM2573N_SVG
Signalen externe toevoer
Wascyclusssignalen worden geleverd aan de externe apparatuur
voor toevoer van chemicaliën en een signaal 'wacht op de volgen-
de stap' kan van de toevoerapparatuur worden ontvangen.
Voorbeeld voor een 4-signaalsplaat: als ES1 is geselecteerd, sluit
het K1 contact en wordt stroom aan het signaal Toevoer 1 gele-
verd. Het contact blijft gesloten gedurende de tijd die in het be-
dieningspaneel is geprogrammeerd. Raadpleeg Figuur 41 voor
aansluiting van interne toevoer of Figuur 43 voor aansluiting van
externe toevoer.
Voorbeeld voor een 8-signaalsplaat: als ES1 is geselecteerd, sluit
het K12 contact en wordt stroom aan het signaal Toevoer 1 gele-
verd. Het contact blijft gesloten gedurende de tijd die in het be-
dieningspaneel is geprogrammeerd. Zie Figuur 42 voor aanslui-
ting van interne toevoer en Figuur 44 voor aansluiting van exter-
ne toevoer.
87
CHM2572N_SVG
Figuur 40
VOORZICHTIG
Onderdeelnr. F8620601NLR7
Installeren
W699
