De drukopnemer 4 - 20 mA wordt aangesloten op AI 2, op de klemmen 4 (-) en 6 (+)
Zorg er voor dat de dip switch AI2 op 'Stroom' (boven) staat.
PID regeling wordt gestart door 8 (DI 1) te verbinden met 6 (+24 V).
Wisselen van gewenste waarde 1 naar 2 is mogelijk door 9 (DI 2) te verbinden
met 6 (+24 V).
Waterthermostaat (nc) of vlotter moet aangesloten worden op 10 (DI 3) en 6 (+24 V).
Vaste snelheid referentie wordt geactiveerd door 14 (DI 4) te verbinden met 6 (+24 V).
Een storing kan men op afstand resetten door 16 (DI 6) te verbinden met 6 (+24 V).

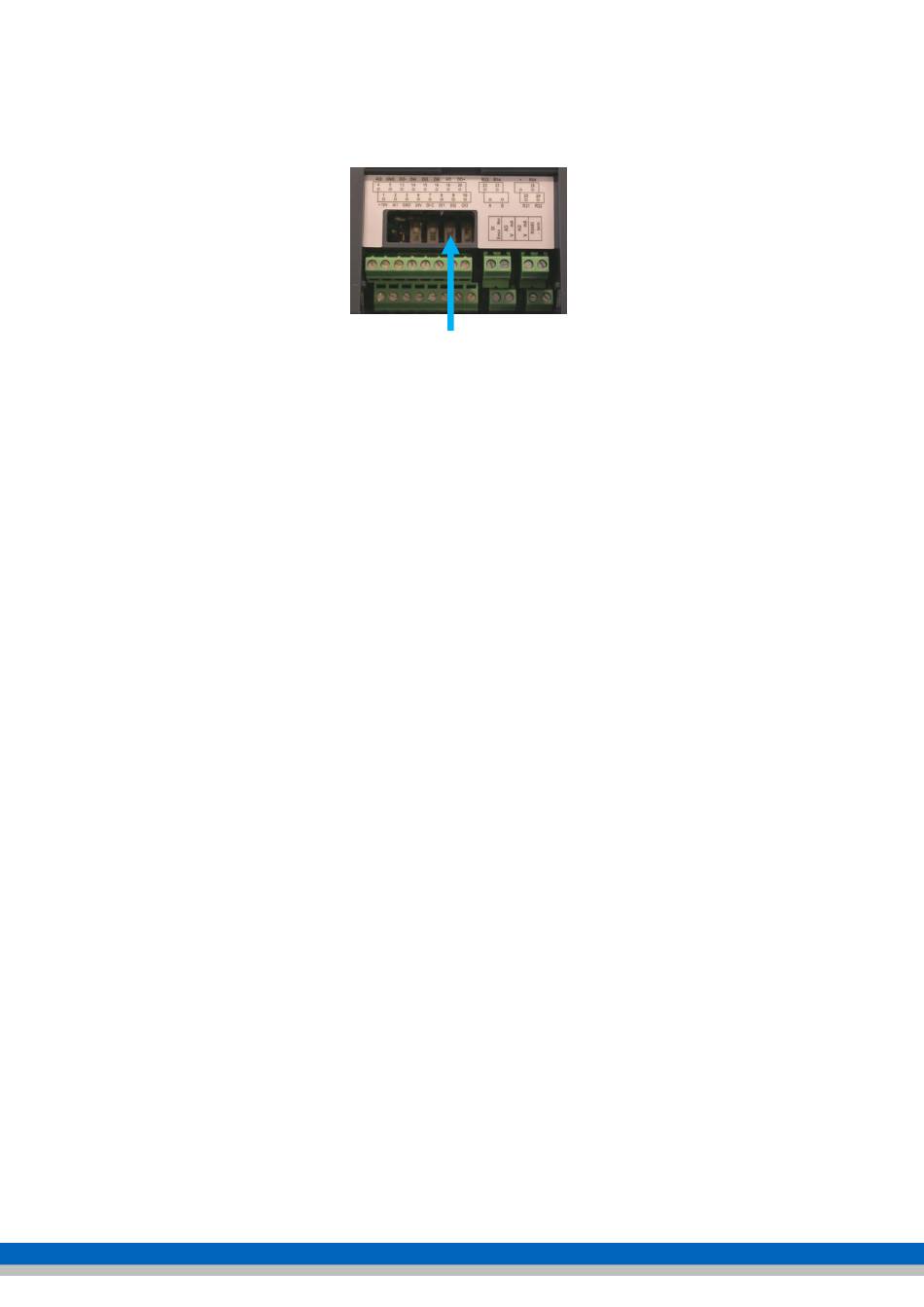

Plaats en keuze dip switch AI2
