3. Neem de rollen van de machine en gooi de bouten,
ringen en veerringen weg.

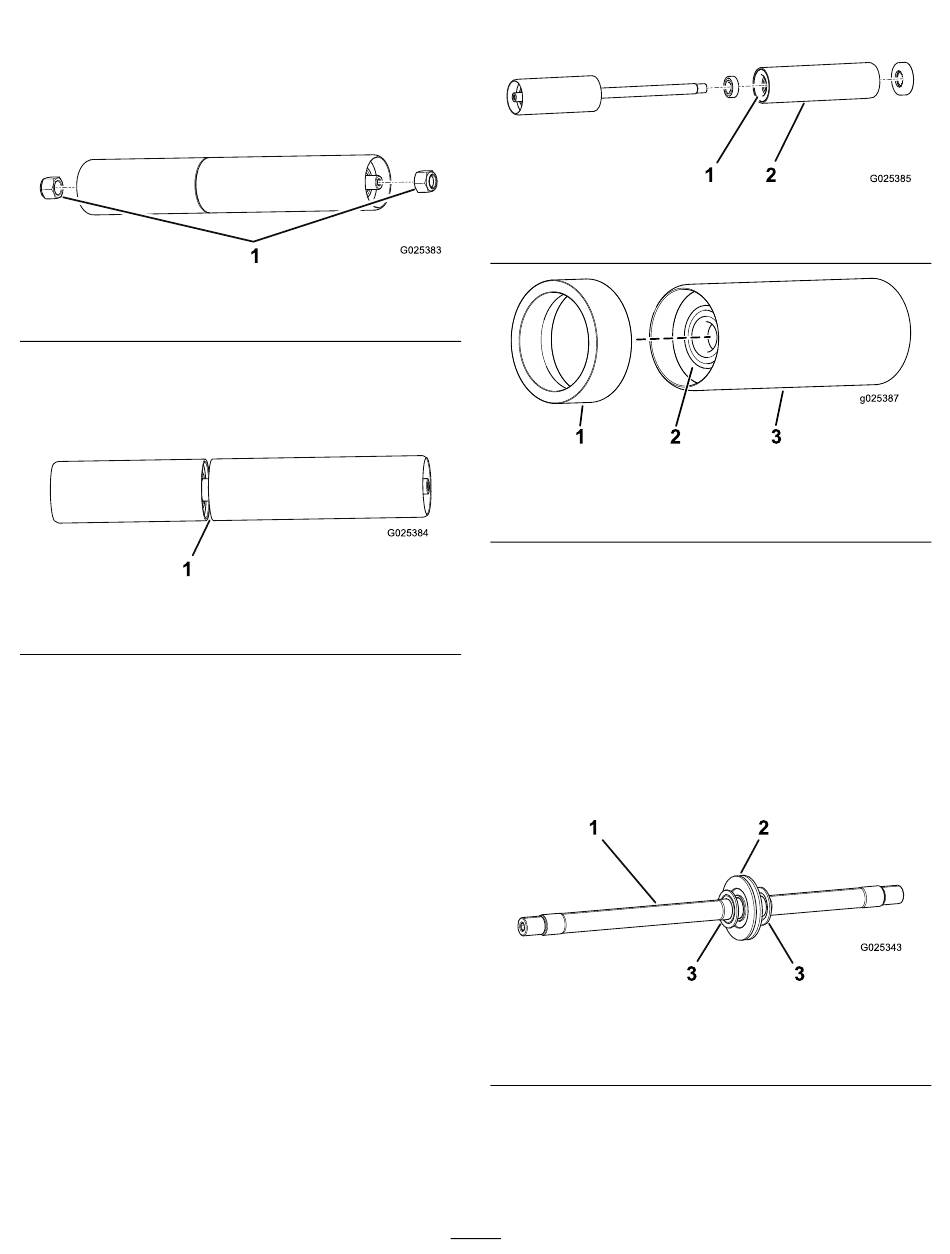

De rollen demonteren
1. Verwijder de moeren van de uiteinden van de rollen
(Figuur 2).
1. Gebruikte moeren
2. Vergroot de afstand (Figuur 3) tussen de 2 rolbuizen
van elke rol.
Belangrijk: Zorg ervoor dat u de rolbuizen niet
beschadigt.
1
1. Tussenruimte
3. Gebruik aandrukgereedschap om alle onderdelen uit
het binnenste van elke rolbuis te halen, behalve het
binnenste lagerhuis (Figuur 4).
Opmerking: Bij het verwijderen van het buitenste
lagerhuis van de rolbuizen dient u het meegeleverde
aandrukgereedschap gebruiken om een stevige greep
op de ronde buitenrand van de rolbuizen te krijgen
(Figuur 5).
Belangrijk: Laat het binnenste lagerhuis in de
rolbuizen zitten, en zorg ervoor dat het precies op
zijn plaats blijft.
Verwijder de onderdelen van elke rol als volgt:
A. Ondersteun 1 rolhelft met platen, en duw de as
uit de rol.
Opmerking: De binnenste behuizing niet uit
de buis duwen
B. Herhaal stap A voor de tweede rolhelft.
C. Plaats het buitenste uiteinde van de rol in het
aandrukgereedschap (freesuiteinde), beweeg de
middelste afstandring opzij en gebruik een lange
stang om het buitenste lagerhuis en de lager uit de
rol te duwen.
D. Draai de rol om en druk de binnenste lager eruit.
1
Figuur 2
Figuur 3
E. Herhaal stappen C en D voor de tweede rolhelft.
1. Binnenste lagerhuis
G025383
1. Aandrukgereedschap
2. Buitenste lagerhuis
G025384
4. Veeg de binnenkant van de rolbuizen en de binnenste
lagerhuizen schoon om ervoor te zorgen dat ze klaar
zijn voor de montage van de nieuwe onderdelen.
Opmerking: Gooi alle onderdelen weg, behalve de
rolbuizen en de binnenste lagerhuizen.
De rollen monteren
1. Monteer een afstandsschijf op het ietwat grotere
oppervlak van de as, waar de 2 rolbuizen samenkomen
(Figuur 6).
1. As
2. Afstandsschijf
2. Monteer een kunststof lagerscherm aan weerszijden
van de afstandsschijf (Figuur 6).
Belangrijk: Plaats de kunststof lagerschermen zo
dat de kunststof zijde naar de lager wijst.
2
Opmerking: Druk de behuizing er niet uit.
1
Figuur 4
2. Rolbuis
Figuur 5
3. Rolbuis
1
3
Figuur 6
3. Kunststof lagerscherm
2
G025385
G025343
