Smartec CLD132
Endress+Hauser
1
A
13

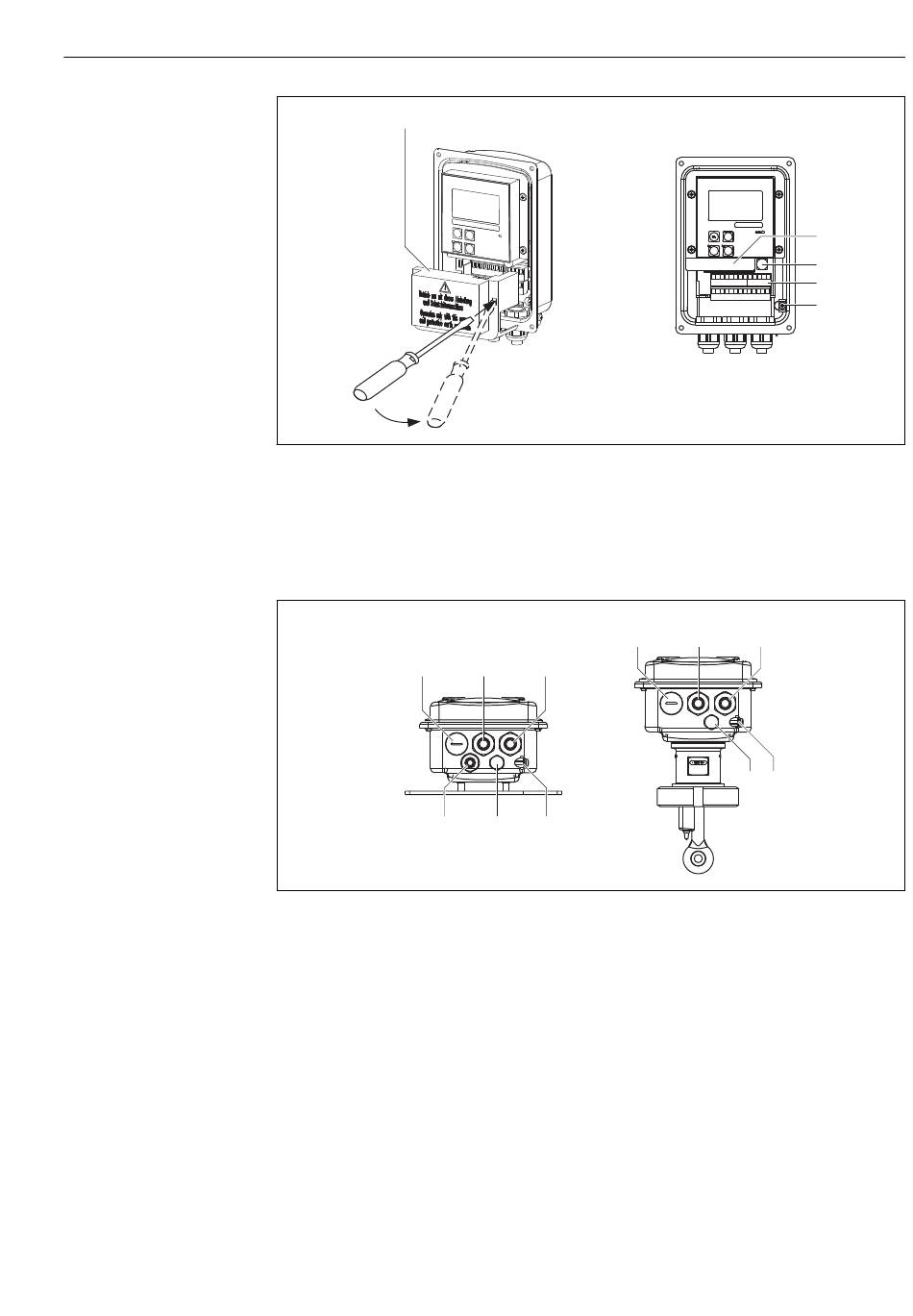

Aanzicht open behuizing
1
Afdekraam
2
Verwijderbaar elektronicacompartiment
3
Zekering
4
Klemmen
5
Randaarde
1
6
14
Opstelling van de kabelinvoeren
A
Separate uitvoering
1
Dummy plug, analoge uitgang, binaire ingang
2
Kabelwartel voor alarmcontact
3
Kabelwartel voor voedingsspanning
4
Functionele aarde (FE)
5
Drukcompensatie-element PCE (Goretex® filter)
6
Kabelinvoer voor sensoraansluiting, Pg 9
B
A
1
2
3
5
4
B
Compacte uitvoering
1
Dummy plug, analoge uitgang, binaire ingang
2
Kabelwartel voor alarmcontact
3
Kabelwartel voor voedingsspanning
4
Functionele aarde (FE)
5
Drukcompensatie-element PCE (Goretex® filter)
Elektrische aansluiting
2
3
4
5
B
2
3
5
4
A0052383
A0052388
