1
Voet van de Orchid Tilt-standaard
3
Schuifkap
5
Bodemafdekplaat
7
Geïntegreerde camera
9
LCD-scherm
11
I/O-beugel
13
I/O-bord
15
Beugel van opslagstation
17
Wi-Fi-antennes (2)
19
Geheugenmodule
21
Knoopcelbatterij
23
Plaat met knoppen
25
Wi-Fi-kaart
27
Systeemplaatbescherming
29
Voedingsadapter
Onderdelen op de systeemplaat
Opmerking: De onderdelen die in de volgende afbeelding weergegeven staan maar niet in de volgende
tabel vermeld worden, vindt u in 'Voorkant' op pagina 1 en 'Achterkant' op pagina 3.

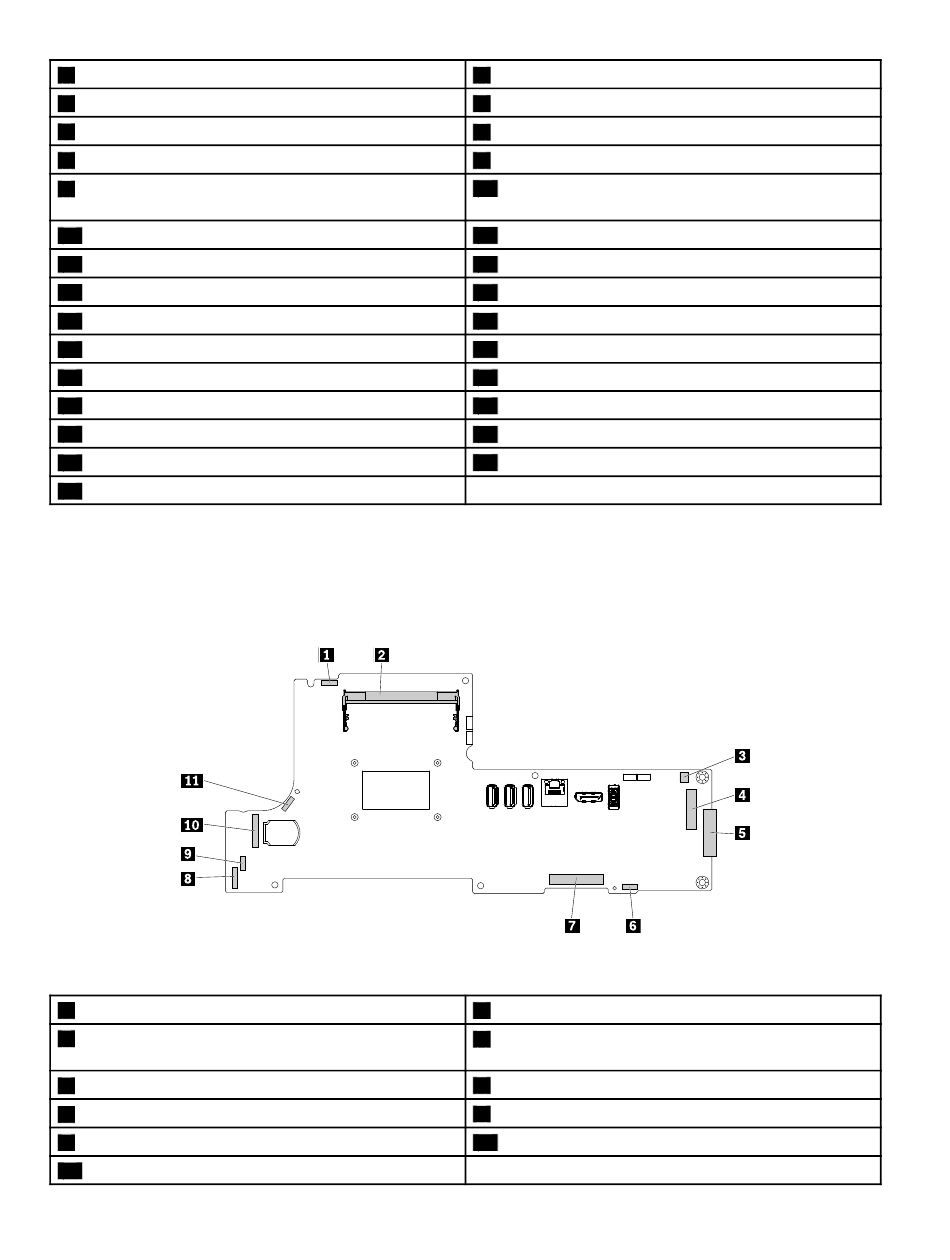

Figuur 4. Onderdelen op de systeemplaat
1
Aansluiting ingebouwde camera
3
Aansluiting voor aanwezigheidsschakelaar voor kap
(inbraakverklikker)
5
Opslagstationaansluiting
7
LCD-aansluiting
9
Aansluiting voor LCD-scherm
11
Aansluiting voor systeemventilator
6
ThinkCentre X1 Gebruikershandleiding
2
Orchid Tilt-standaard
4
Geheugenmoduleschild
6
I/O-bescherming
8
Computerkap
10
Aanwezigheidsschakelaar voor de kap
(inbraakverklikker)
12
Kaartlezer
14
Opslagstation
16
Interne luidsprekers (2)
18
VESA-montagebeugel
20
Koelelement
22
LED-plaat
24
Frontplaat met knoppen
26
Systeemventilator
28
Netsnoer
2
Geheugenaansluiting
4
I/O-bordaansluiting
6
Aansluiting voor interne luidspreker
8
Aansluiting voor de plaat met knoppen
10
Wi-Fi-kaartsleuf
