Elektrische schema accesoires / Electric connections accessories
Elektroanschlüsse Zubehörteile / Acc. de raccordements électriques
10.4 Aansluiting voorverwarmer / Postheater connection
Anschluss des Vorheizregisters / Branchement terre de l'échangeur de chaleur
NL
Parameter instellen
GB
Setting parameter
DE
Schrittnummer umstellen
FR
Réglage du paramètre

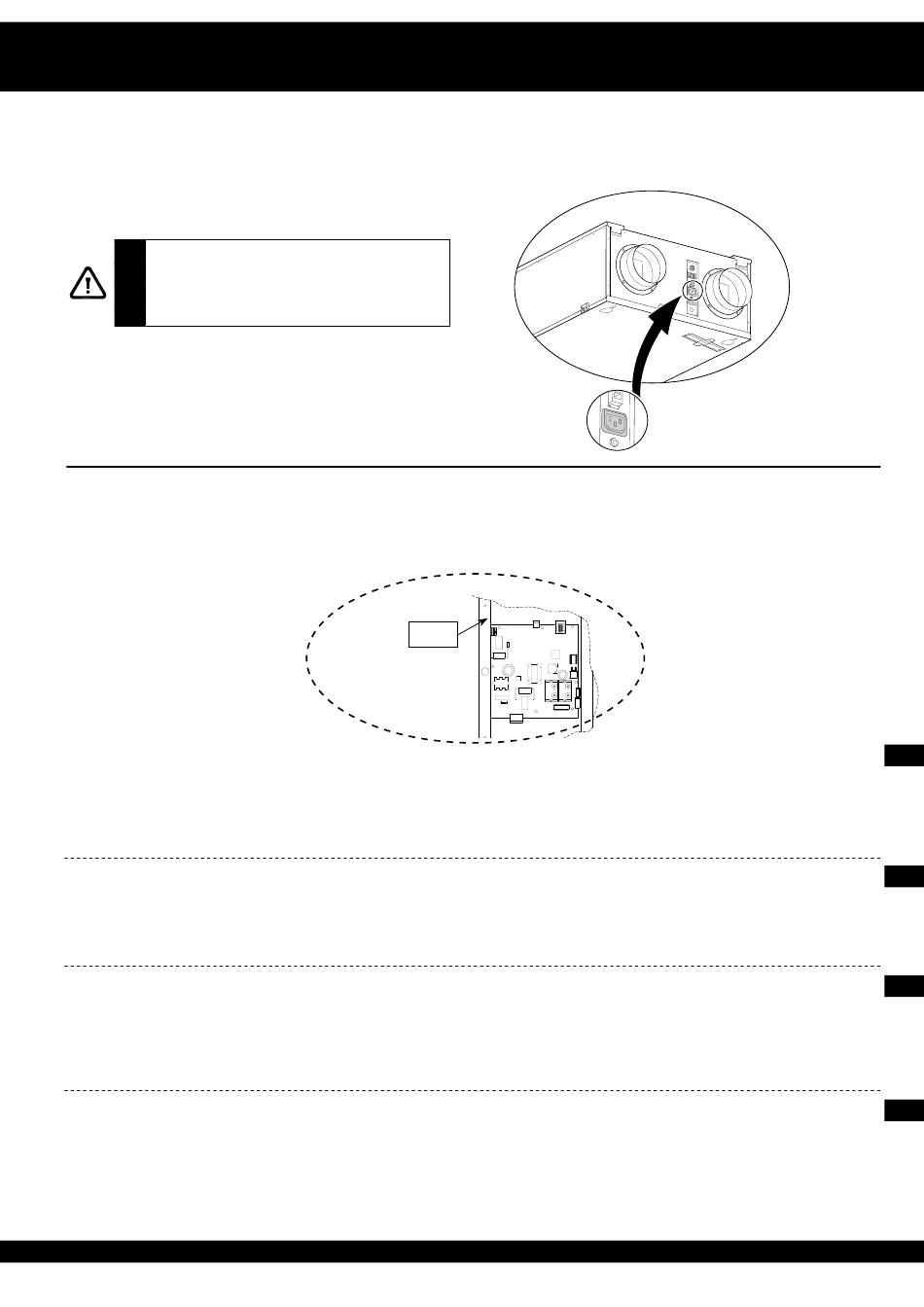

10.5 Aansluiting naverwarmer of extra voorverwarmer
Connection postheater or extra preheater
Anschluss des Nachheizregister oder des zusätzlichen Vorheizregisters
Branchement du réchauffeur sec. ou le préchauffeur supplémentaire
De naverwarmer of extra voorverwarmer (alleen mogelijk bij
Ubiflux F300+ worden elektrisch aangesloten op connector
X14; alleen is bij een naverwarmer ook nog een temperatuur-
voeler aanwezig welke op de alleen bij de F300+ uitvoering
aanwezige 9-polige connector nr. 7 en nr. 8 moet worden aan-
gesloten.
The postheater or extra preheater (only possible for Ubiflux
F300+) are electrically connected to connector X14; just for
a postheater there is also a temperature sensor that must be
connected to no. 7 and 8 of the 9-pole connector that is only
installed in the F300+ version.
Das Nachheizregister oder das zusätzliche Vorheizregister
werden elektrisch in ähnlicher Weise angeschlossen. Aller-
dings ist bei einem Nachheizregister auch noch ein Tempera-
turfühler vorhanden, der an den nur bei der F300+-Ausführung
vorhandenen 9-poligen Stecker Nr. 7 und Nr. 8 anzuschließen
ist.
Le post-chauffage ou le préchauffeur supplémentaire (pos-
sible uniquement pour le modèle Ubiflux F300+) est branché
électriquement sur le connecteur X14 ; pour le post-chauffa-
ge s'ajoute une sonde thermostatique qui doit être branchée,
seulement sur le modèle F300+ qui dispose du connecteur 9
points, sur les connecteurs n° 7 et n° 8.
X14
Bij toepassing van een naverwarmer of extra voorverwarmer
dient stapnummer 12 (en bij extra voorverwarmer ook stap-
nummer 13). Voor uitgebreidere informatie betreffende de
montage van de naverwarmer of extra voorverwarmer, zie de
bij de verwarmer meegeleverde montage instructie.
When using a postheater or extra preheater, step number 12 is
applied (and for extra preheater also step number 13). Please
refer to the mounting instructions that came with the heater for
more extensive information regarding installation of the posthe-
ater or the extra preheater.
Bei Anwendung eines Nachheizregisters oder eines zusätzli-
chen Vorheizregisters siehe Schrittnummer 12 (und bei einem
zusätzlichen Vorheizregister siehe auch die Schrittnummer
13). Für ausführlichere Informationen bezüglich der Montage
des Nachheizregisters oder des zusätzlichen Vorheizregisters
siehe die zum Heizregister mitgelieferte Montageanleitung.
En cas d'application d'un post-chauffage ou d'un préchauffeur
supplémentaire, il convient de suivre l'étape numéro 12 (et en
cas de préchauffeur supplémentaire, également l'étape nu-
méro 13). Pour de plus amples informations à propos du mon-
tage d'un post-chauffage ou d'un préchauffeur supplémentaire,
consulter les instructions de montage livrées avec l'élément de
chauffage correspondant.
Ubiflux F300 / F300+
10
