343 mm
(13-1/2")

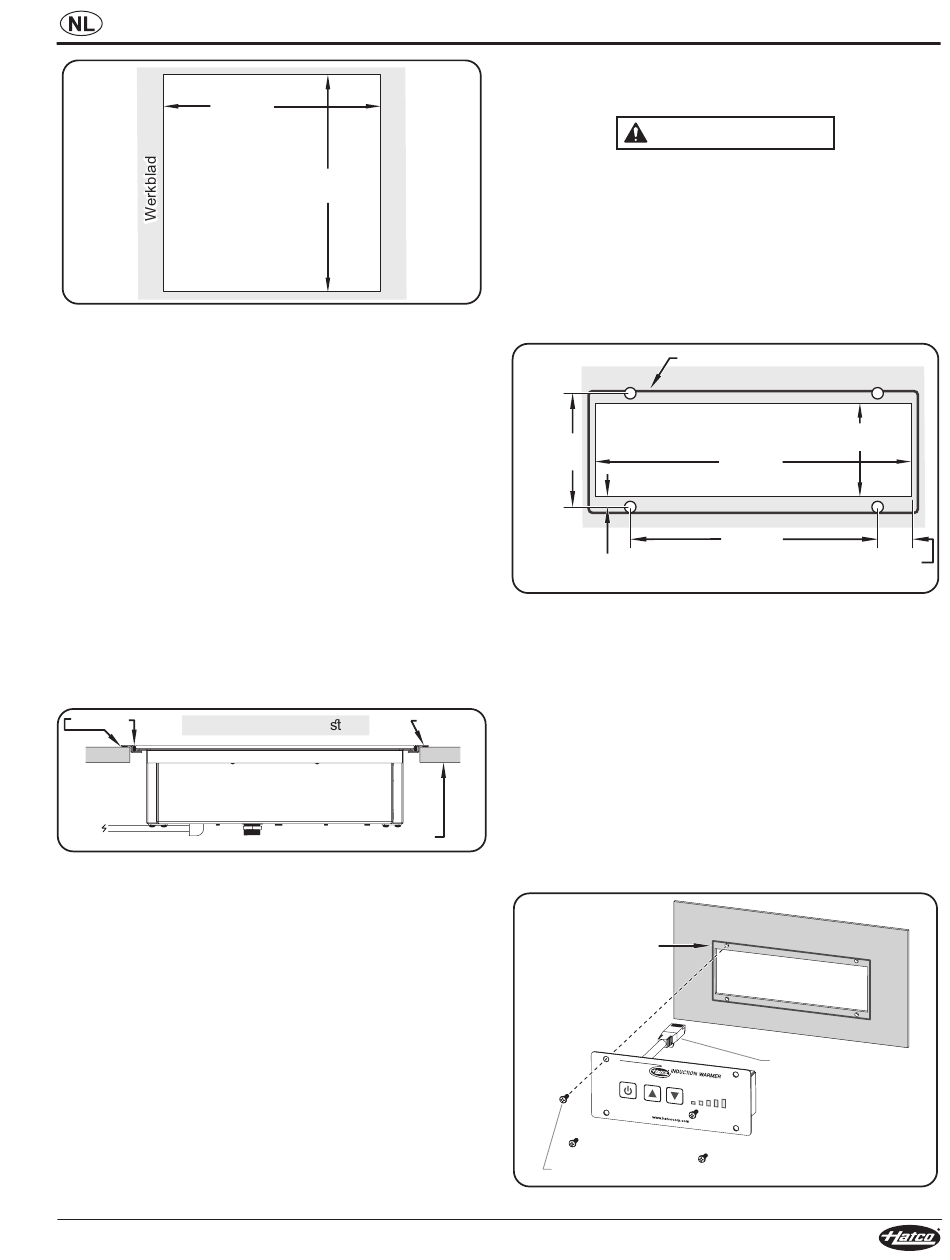

Nisafmeting werkblad installatie met omlijsting
2. Zaag en boor de juiste gaten in het verticale oppervlak
waar het bedieningspaneel wordt geplaatst. Raadpleeg de
instructie 'Het bedieningspaneel installeren' in dit gedeelte
voor de juiste afmetingen.
3. Zaag de vereiste openingen in de kast voor een goede
ventilatie van de inductiekookplaat. Raadpleeg de
'Ventilatievereisten', eerder beschreven in dit gedeelte.
4. Zorg dat het werkblad het gewicht van de inductiekookplaat
en toebehoren kan dragen, pas zo nodig het werkblad aan
of breng versteviging aan.
OPMERKING: Voor een juiste werking van de inductiekookplaat
is het van belang dat het werkblad vlak is.
5. Breng rondom de uitsparing in het werkblad voor afdichting
NSF-goedgekeurde siliconenkit aan.
OPMERKING: De siliconenkit moet geschikt zijn voor gebruik
bij temperaturen tot 121°C (250°F).
6. Plaats de omlijsting in de nis van het werkblad.
7. Laat het apparaat voorzichtig in de omlijsting zakken en zorg
dat het netsnoer en de aansluitkabel niet bekneld raken.
Siliconen
Doorsnede met omlij ing.
Achterkant
Back
van het
of
apparaat
Unit
Standaard installatie met omlijsting
8. Aanbrengen NSF-goedgekeurde siliconenkit in de opening
tussen de omlijsting en de inductiekookplaat.
a. Zorg eerst dat het apparaat goed gecentreerd in de
omlijsting is geplaatst.
b. Breng vervolgens aan elke zijde van de opening
afplaktape aan.
c. Spuit de kit voorzichtig in de opening.
d. Strijk het oppervlak van de kit snel glad.
e. Verwijder de afplaktape voordat de kit is opgedroogd.
OPMERKING: De siliconenkit moet geschikt zijn voor gebruik
bij temperaturen tot 121°C (250°F).
9. Installeer het bedieningspaneel op de gewenste plaats.
Raadpleeg de instructies 'Het bedieningspaneel installeren'.
10. Steek de stekker van het apparaat in een correct geaard
elektrisch stopcontact met de juiste spanning en de juiste
grootte en stekkerconfiguratie. Raadpleeg het gedeelte
SPECIFICATIES voor details.
IWRMCEM2-0124
343 mm
(13-1/2")
Omlijsting
Front
Voorkant
of
apparaat
Unit
Werkblad
Het bedieningspaneel installeren
Volg onderstaande instructies om het bedieningspaneel te
installeren.
WAARSCHUWING
Het aparte bedieningspaneel aan een verticale muur en
in een verticale opstelling moet bevestigd worden. Het
monteren van het bedieningspaneel in een horizontale
positie kan resulteren in de ophoping van vloeistoffen, wat
kan leiden tot een elektrische schok.
1. Meet de uitsparing voor het bedieningspaneel zorgvuldig op
en breng deze aan in de wand van de kast.
2. Boor de benodigde gaten rondom de uitsparing voor
de bevestigingsschroeven (niet meegeleverd) van het
bedieningspaneel.
1-13/16"
46 mm
(1-13/16")
(46 mm)
4 mm
(3/16")
Uitsparing bedieningspaneel en afmetingen schroefgaten
3. Breng NSF-goedgekeurde siliconenkit aan, dikte 6 mm
(1/4"), op de plek waar de rand van het bedieningspaneel
contact maakt met het oppervlak van de kast. Raadpleeg
'Uitsparing bedieningspaneel en afmetingen schroefgaten'
voor het aanbrengen van de siliconenkit.
4. Plaats het bedieningspaneel in de uitsparing via de voorkant
van de kast. Zorg dat de rand van het bedieningspaneel
goed aansluit op de siliconenkit.
5. Bevestig het bedieningspaneel op het verticale oppervlak
met behulp van de zes bevestigingsschroeven (niet
meegeleverd).
6. Sluit de besturingskabel op het bedieningspaneel aan
op de besturingskabelpoort aan de onderkant van de
inductiekookplaat.
Siliconenkit
Bevestigingsschroef
Het bedieningspaneel installeren
43
INSTALLATIE
Siliconenkit
Wand kast
Wand kast
38 mm
(1-1/2")
129 mm
(5-1/8")
111 mm
(4-3/8")
W a n d k a s
W a n d k a s
t
t
Aansluitkabel
9 mm
(3/8")
