De fietsonderdelen van de Y Muse
7. De fietsonderdelen van de
Y Muse
Uw Y Muse 25 is een hoogwaardige elektrische fiets. De functie,
het onderhoud en service, en de bediening van deze niet
elektrische fietsonderdelen worden hier kort uitgelegd. Voor
meer informatie verwijzen we graag naar de meegeleverde
gebruiksaanwijzing van de leveranciers en onderdelen.
7.1 Afstelling van zadel en stuur
De precieze positionering op maat wordt middels afstellingen

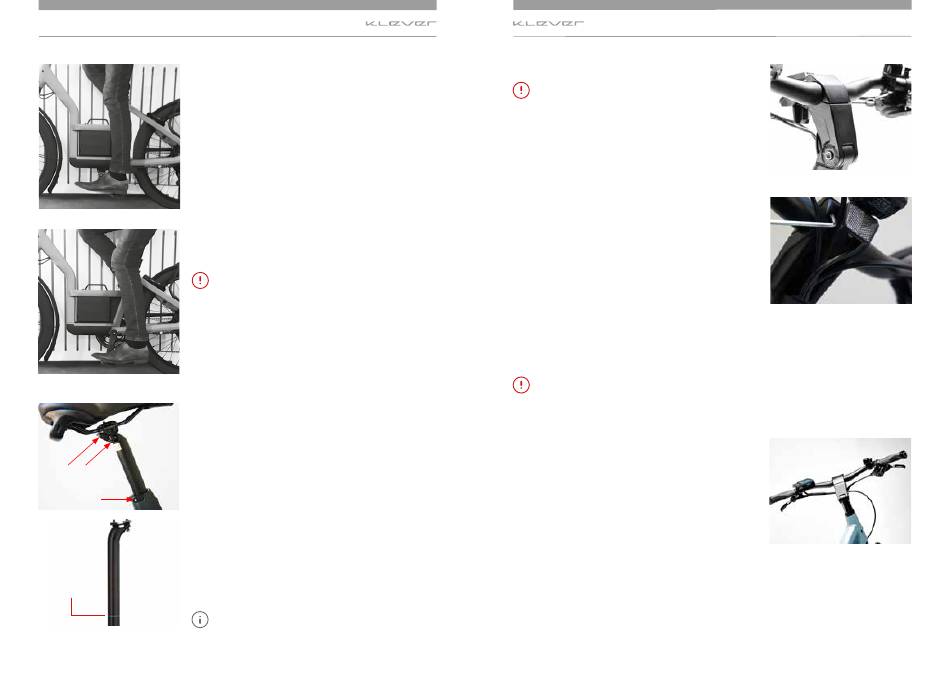

Afbeelding 38
van zadel, stuurpen en stuur bereikt. Uw dealer kan dit ter
plekke doen. Om zelf deze afstellingen aan te passen of op een
andere fietser af te stemmen, let u op de volgende punten:
Afbeelding 39
Juiste zadelhoogte
De optimale zadelhoogte vindt u als u op het zadel zit en met
een gestrekt been en de hak van uw schoen net het pedaal
in de onderste stand kunt raken. Of als u de bal van uw voet
in het midden van het pedaal plaatst, moet uw knie licht
gebogen zijn (afbeelding 38 en 39).
Maak de bout van de zadelpenklem los met een 6 mm.
1
2
inbussleutel (afbeelding 40) en stel de juiste hoogte van het
Zadelklem
zadel in. Zorg ervoor dat het zadel precies in de rijrichting
van de fiets staat, en draai daarna de zadelpenklem vast.
Zadelpenklem
Controleer nogmaals of de zadelhoogte nu goed is. Herhaal,
indien nodig, deze stappen totdat u de juiste zithoogte heeft
Afbeelding 40
gevonden.
De afstand tussen zadel en stuur (door het naar voor en
achter schuiven van het zadel) en de hoek van het zadel stelt
u in met de 2 bouten van de zadelpen en een inbussleutel
5 mm. in (afbeelding 40). In de regel hoort het zadel
Minimale
horizontaal te staan.
insteekhoogte
Afbeelding 41
36
www.klever-mobility.com
Waarschuwing! Alle hieronder beschreven handelingen
vergen de ervaring van een monteur en de bijbehorende
gereedschappen. Gebruik voor het vastdraaien van
bouten een momentsleutel en overschrijd nooit het
maximaal voorgeschreven aanhaalmoment. De
noodzakelijke gereedschappen en informatie over
aanhaalmomenten vindt u in paragraaf 11. Technische
gegevens.
Opgelet! Let bij het vastdraaien van de bouten op het
aanhaalmoment (zie paragraaf 11 Technische gegevens).
Waarschuwing! Er moet altijd een minimaal deel van de
zadelpen in het frame zijn gemonteerd, zie de markering
op de zadelpen (afbeelding 41).
Afstelling van het stuur
Het stuur kunt u naar uw persoonlijke voorkeur afstellen, door
de hoek en hoogte van het stuur aan te passen. Uw Klever
dealer zal graag voor u de gewenste stuurpositie instellen. Wilt u
de positie zelf aanpassen, ga dan als volgt te werk:
Maak de centrale M8 bout van de stuurpen los met een
inbussleutel 6 mm. en pas de hoek van het stuur aan (afbeelding
42). Draai de bout weer vast en let daarbij op het juiste
aanhaalmoment. Let er ook op dat door de verandering van de
stuurhoek ook de positie van het stuur zelf, de remgrepen, het
display en de schakelaar kunnen zijn veranderd.
Desgewenst kunt u ook de positie van deze onderdelen
aanpassen. Draai de 2 M5 bouten aan de onderzijde van de
stuurpen (afbeelding 43) en boutjes/schroeven van het display,
remgrepen en schakelaar met de juiste inbussleutel los. Draai de
onderdelen in de juiste positie (afbeelding 44). Let er daarbij op
dat uw polsen ontspannen op het stuur kunnen rusten en niet
te veel naar buiten staan. Draai tenslotte de bouten vast en let
op het maximale aanhaalmoment.
Waarschuwing! Controleer of het stuur goed is
vastgedraaid, u mag het stuur niet kunnen verdraaien als
u er met kracht op leunt.
De fietsonderdelen van de Y Muse
Afbeelding 42
Afbeelding 43
Afbeelding 44
www.klever-mobility.com
37
