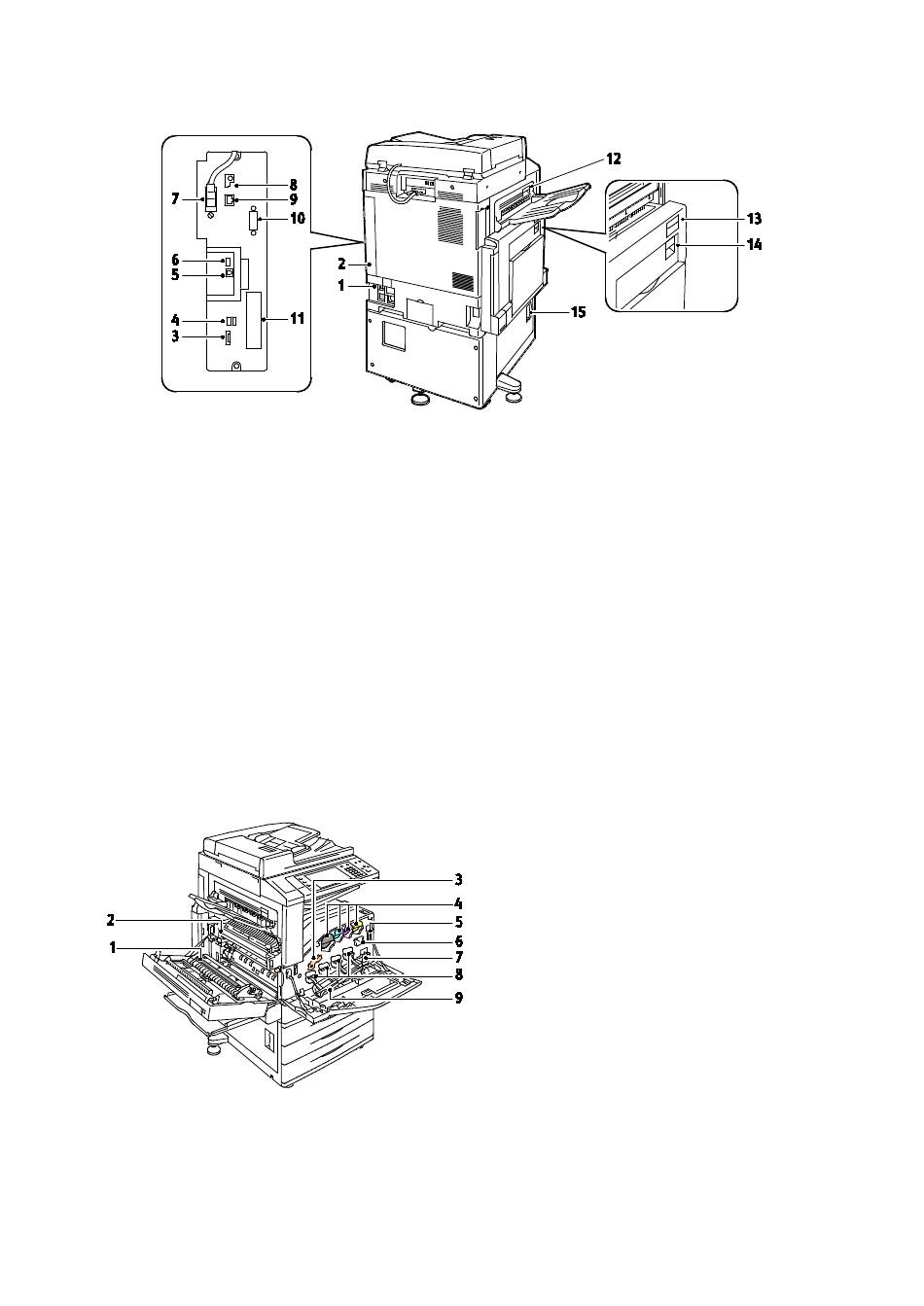

Linkerachteraanzicht
1.
Stroomonderbrekingsschakelaar
2.
Rechterpaneel achter
3.
USB-geheugenkaartaansluitingen
4.
USB-poort, Type A
5.
USB-poort, Type B
6.
Statuslampje
7.
Zijde 2 Scankabel
8.
USB-geheugenpoort (alleen voor service)
Opmerkingen:
•
De scankabel voor zijde 2 vindt u alleen bij bepaalde printermodellen.
•
Het rechterpaneel achter moet zijn aangebracht. Open dit paneel als u een interfacekabel
aansluit.
Interne onderdelen
9.
Ethernet-aansluiting
10. Externe interface
11. Faxverbindingen (optioneel)
12. Ontgrendelingshendel deur D
13. Ontgrendelingshendel deur A
14. Ontgrendelingshendel deur B
15. Ontgrendelingshendel deur C
1.
Tweede transferrol
2.
Fusereenheid
3.
Ontgrendelingshendel afdrukmodule
4.
Tonercassettes
5.
Hoofdstroomschakelaar
6.
Afdrukbandreinigingsmiddel
7.
Afvalcontainer
8.
Afdrukmodules
9.
Klep afdrukmodule
WorkCentre 7800-serie-multifunctionele printer
Toepassingen
21
