Elektrische aansluiting
Het apparaat mag uitsluitend door een elektromonteur worden geïnstalleerd.
Houdt u zich aan de nationale en internationale voorschriften voor het aansluiten
van elektrotechnische installaties.
Schakel de installatie spanningsvrij. Sluit het apparaat aan volgens de gegevens
op het typeplaatje.
De belastingweerstand die in het gegevensblad staat aangegeven, mag niet
worden over- resp. onderschreden!
Inbedrijfstelling/Gebruik
Controleer na inbouw en aansluiting of het apparaat goed functioneert. Benader
het object en controleer voor verschillende afstandsposities het uitgangssignaal.
De LED bij de sensor brandt continu wanneer het object zich binnen het
werkbereik bevindt. Buiten het werkbereik gaat de LED knipperen.

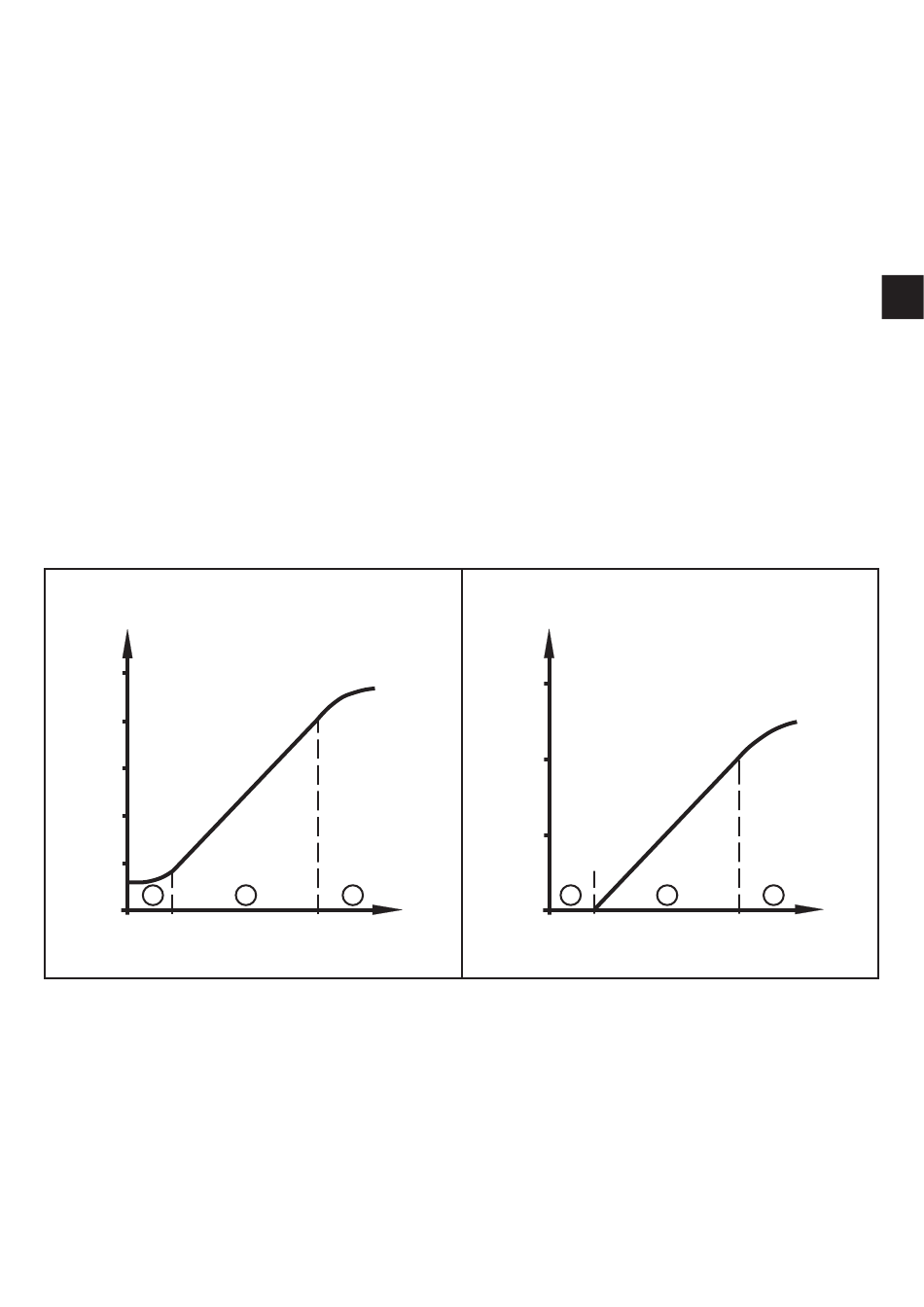

Uitgangskarakteristieken (schematisch)
I
[mA]
25
20
15
10
5
2
0
S
min
1: Werkbereik (s)
2: Waarschuwings-/foutgebied
S
= Beginpunt werkbereik
min
S
= Eindpunt werkbereik
max
1
2
S
mm
max
> LED brandt continu
> LED knippert
U
[V]
15
10
5
2
1
0
S
min
NL
2
S
mm
max
3
