De nieuwe remkabel monteren
1.
Bevestig de remkabel als volgt aan de
remhendel:
A.
Monteer de remkabelveer aan de gaffelpen
op de remhendel
1. Grote borgpen
2. Gaffelpen

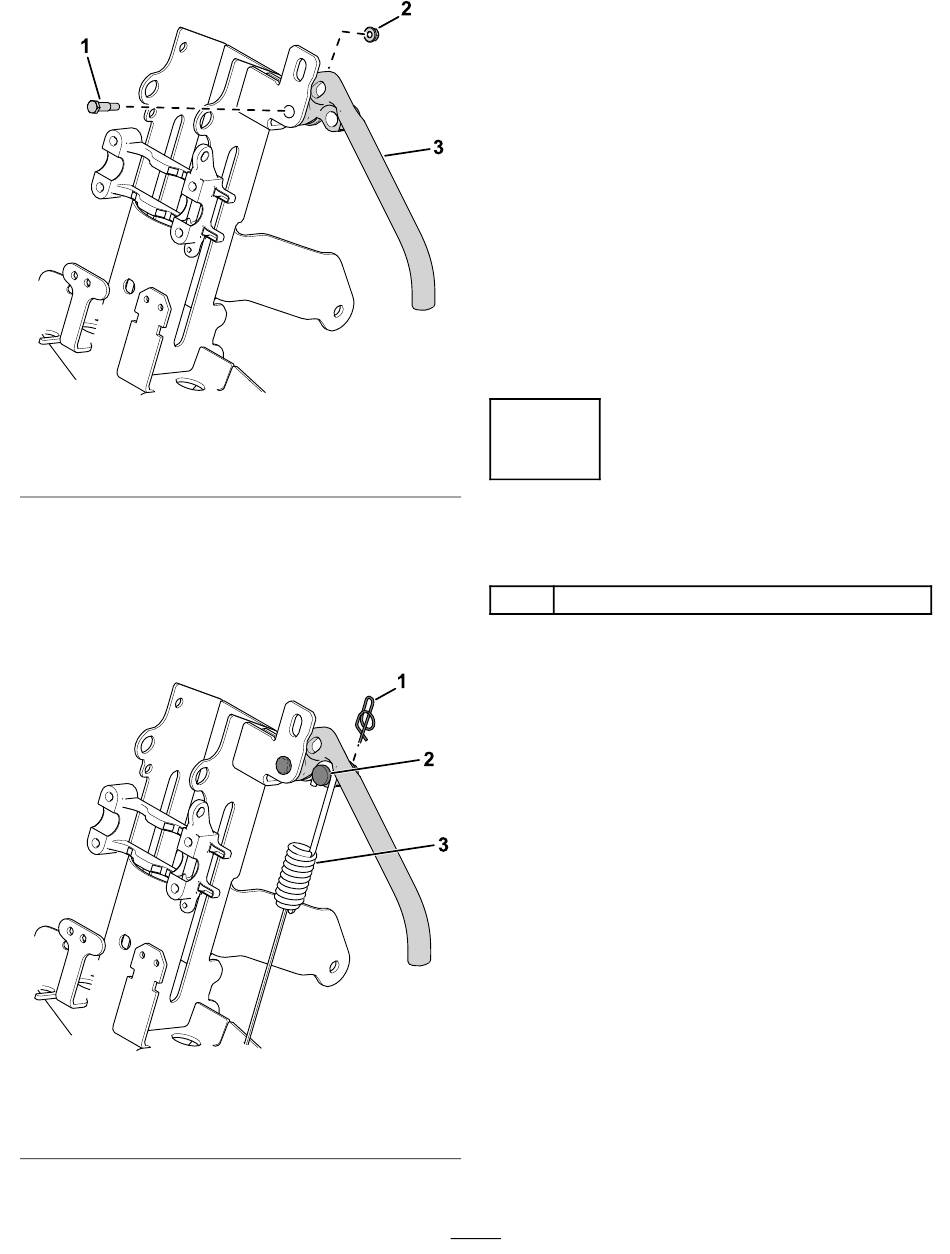

Figuur 7
3. Remhendel
(Figuur
7).
Figuur 8
3. Remkabelveer
B.
Schuif de remkabel in de sleuf in het laswerk
van de bovenste houderbuis
De remkabel en hendel verwijderen (bladz.
2)].
•
Zorg ervoor dat de contramoer, de platte
ring en borgring aan beide kanten van
de beugel zitten.
•
Stel de contramoeren zo af dat boven
en onder de contramoeren een gelijk
aantal schroefdraden zichtbaar is.
•
Laat de contramoeren goed vastzitten
tot de definitieve afstelling van de
remkabel.
2.
Leid de remkabel naar de transmissie.
De kabel zal worden gemonteerd aan de
transmissie in de volgende procedure.
g353220
6
De transmissie monteren
Benodigde onderdelen voor deze stap:
1
Transmissie
De bestaande transmissie
verwijderen
Voor instructies over hoe u de transmissie
moet verwijderen, moet u de procedure De
transmissietandwielkast verwijderen raadplegen in de
Onderhoudshandleiding van uw tractie-eenheid.
De transmissie monteren
Voor instructies over hoe u de transmissie
moet monteren, moet u de procedure De
transmissietandwielkast verwijderen raadplegen in de
Onderhoudshandleiding van uw tractie-eenheid.
