Contact zelfverbruik fotovoltaïsch systeem.
De boiler is uitgerust met een contact om
de elektrische energie geproduceerd door de
FV-installatie maximaal te benutten, teneinde
thermische energie te accumuleren in de boiler
(zelfverbruik).
Gezien de boiler beschikt over een inverter /
elektronische inrichting die een signaal verstrekt
op het moment waarop de FV-productie een
bepaalde waarde overschrijdt en dit contact sluit,
wordt de boiler geactiveerd in de Modus warm-
tepomp om het SWW te verwarmen tot 62°C.

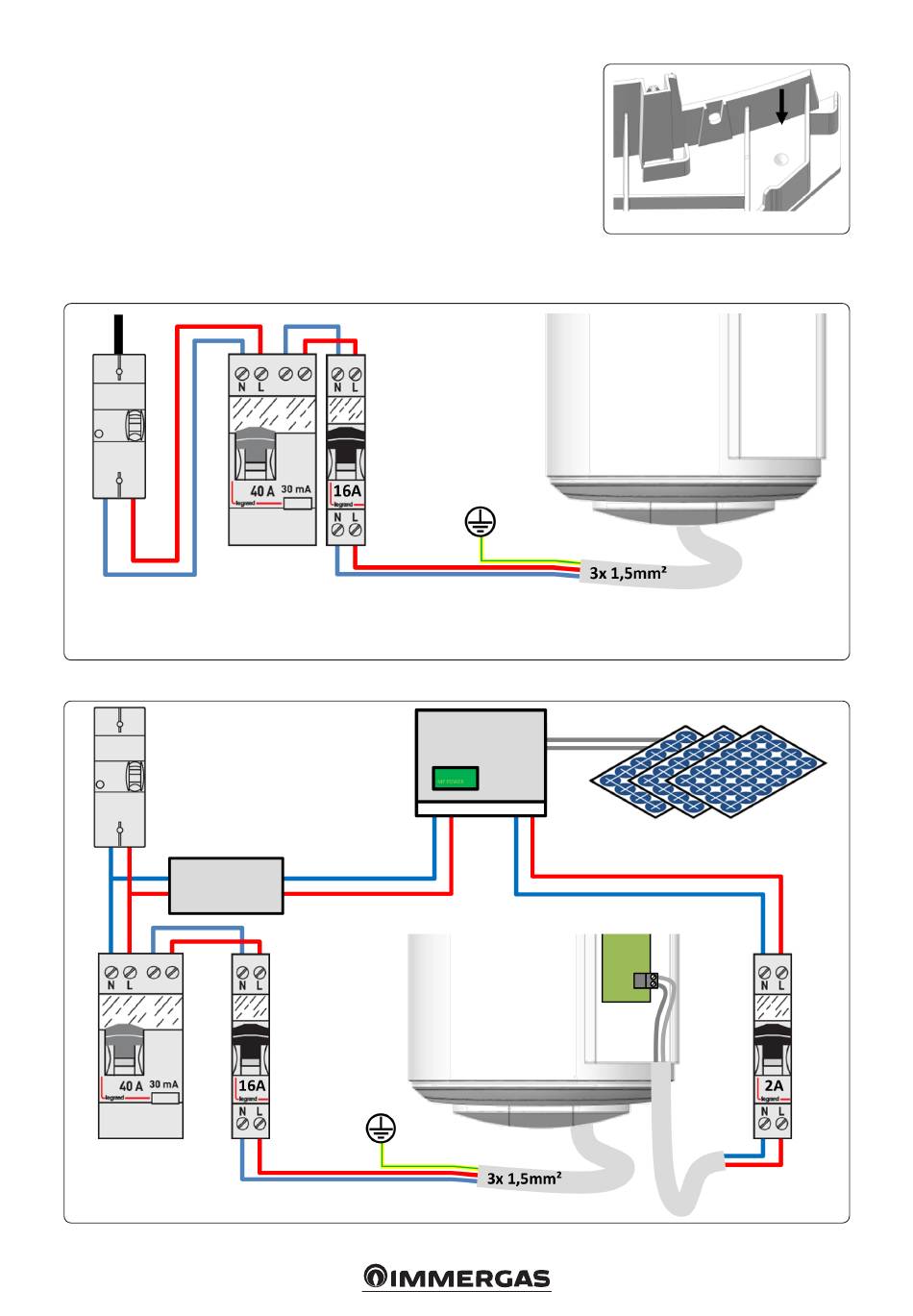

Schakelschema
N.B.: de aansluiting van de aarding is verplicht.
Voorbeeld van een aansluiting op een fotovoltaïsch systeem
Aftakdoos
AC
4-9
Wanneer het fotovoltaïsch contact opent, keert
het systeem terug naar de vorige instellingen.
Voor de instructies voor het verwijderen van
de voorste afdekking en voor de toegang tot het
klemmenbord, zie paragraaf 6.5.
De bekabeling van het fotovoltaïsch station vindt
plaats op de relatieve connector die meegeleverd
is (I1) (Fig. 1-1). Om de aansluitkabel van het
fotovoltaïsch station door te laten, moet men
een opening maken in de onderste dop; het punt
waar deze opening moet komen is aangegeven
(Fig. 4-8).
Inverter
15
4-8
FV-paneel
Signaal 230V~ - 50Hz
4-7
