1080 mm
94°
43,5 mm
163,5 mm
500 mm
B
A
LVC/01
NL

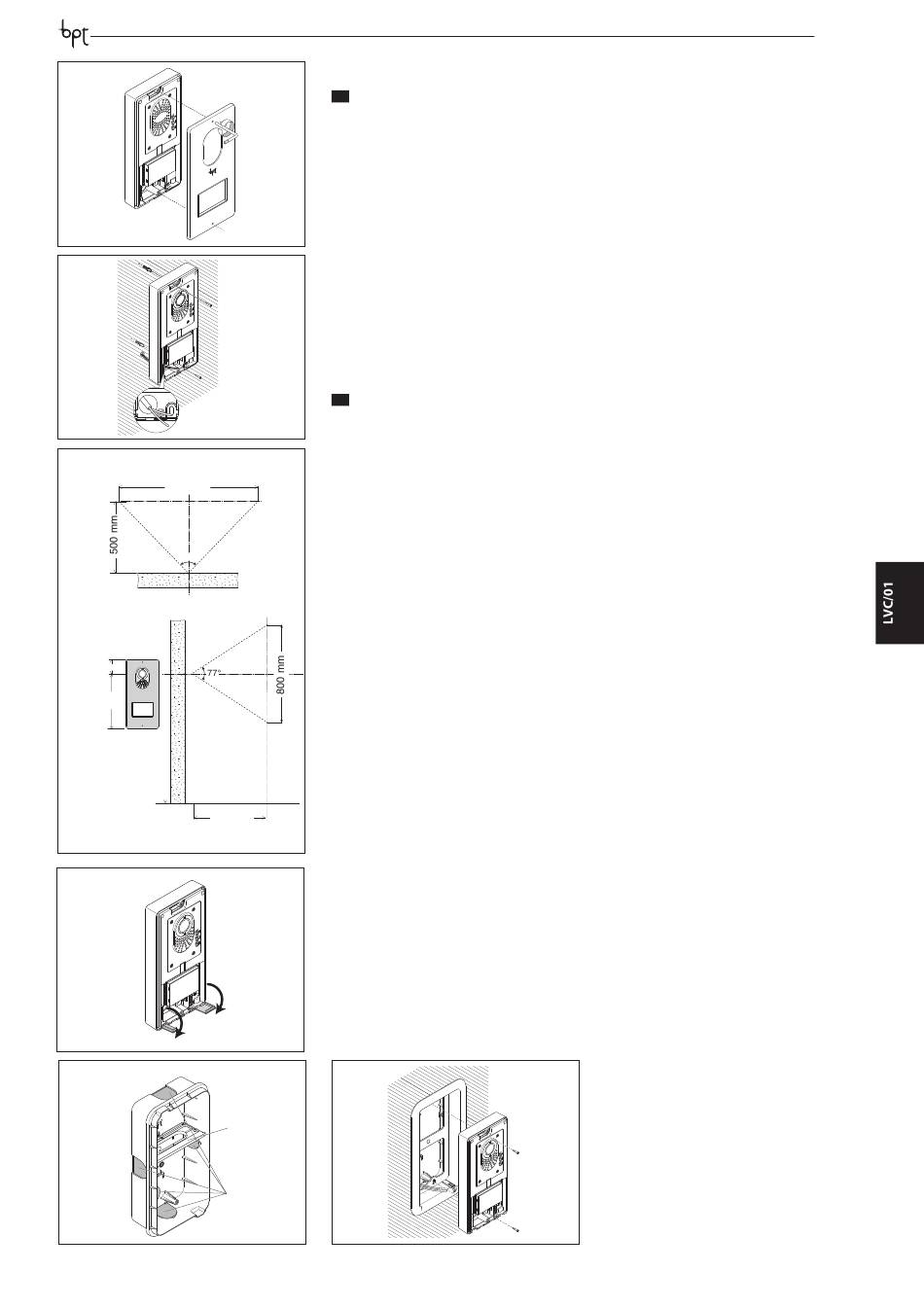

Wandmontage
Draai met een inbussleutel de schroeven los en verwijder de plaat (fig. 1). Plaats de bijgeleverde pluggen
en schroef de buitenpost vast (fig. 2) op de gewenste hoogte. Houd rekening met het plaatsen van de lens
van de camera (fig. 3).
Haal de huls met de draden van de installatie erdoor, zoals weergegeven op fig. 2. Haal de plastic klembe-
schermer eruit en voer de aansluitingen uit (fig. 4).
Als de aansluitingen voltooid zijn, plaats de klembeschermers terug. Monteer de frontplaat (fig. 1).
Inbouwmontage
Metsel de inbouwdoos vast op de gewenste hoogte. Houd rekening met het plaatsen van de lens van de
1
camera (fig. 3). Haal eerst de leiding met de draden van de installatie door een van de breekpunten (fig. 5,
punt A).
Wanneer u de inbouwdoos in gebruik neemt, kunt u mogelijke misvormingen vermijden door het daar-
voor bestemde bijgeleverde afstandsstuk te gebruiken (fig. 5, punt B).
Draai met een inbussleutel de schroeven los en verwijder de plaat van de buitenpost (fig. 1).
Haal de aansluitingskabels door de daarvoor bedoelde opening (fig. 2) en plaats de buitenpost of het
frame, zoals weergegeven op fig. 6. Verwijder de plastic klembeschermer en voer de aansluitingen uit (fig.
4). Als de aansluitingen voltooid zijn, plaats de klembeschermers terug.
Monteer de frontplaat (fig. 1).
RU
НАВЕСНОЙ МОНТАЖ
С помощью шестигранника Ø 2мм (идет в комплекте) вывинтите фиексирующие винты и снимите на-
2
кладку (рис. 1). Пропустите кабелепровод с проводами системы, как показано на рис. 2. Закрепите
вызывную панель (рис. 2) на требуемой высоте с учетом положения объектива видеокамеры (рис. 3).
Снимите прорезиненные заглушки клеммной коробки и подсоедините кабели (рис. 4).
После подключения всех соединений установите на место заглушки клеммных коробок. Порядок
установки аксессуаров описан в разделе «Установка кнопочного модуля». Выполните программиро-
вание и настройку вызывной панели в соответствии с инструкциями, приведенными в разделе «Про-
граммирование». Установите фронтальную накладку (рис. 1).
ВСТРОЕННАЯ УСТАНОВКА
Установите встраиваемую монтажную коробку на требуемой высоте с учетом положения объектива
видеокамеры (рис. 3), предварительно пропустив кабелепровод с проводами внутрь монтажной ко-
робки, удалив одну из заглушек (рис. 5, элемент A).
Избегайте каких-либо деформаций при установке встраиваемой коробки, используя поставляемую
прокладку (рис. 5, элемент B). С помощью шестигранника Ø 2мм (идет в комплекте) вывинтите фик-
сирующие винты и снимите накладку (рис. 1). Вставьте кабельные соединения в специальное отвер-
стие (рис. 2) и закрепите вызывную панель в суппорте, как показано на рис. 6; снимите прорези-
ненные заглушки клеммной коробки и подключите провода (рис. 4). После подключения установите
на место заглушки клеммных коробок. Порядок установки аксессуаров описан в разделе «Установка
кнопочного модуля». Выполните программирование и настройку вызывной панели в соответствии
с инструкциями, приведенными в разделе «Программирование». Установите фронтальную накладку
(рис. 1).
3
4
5
6
Lvc/01
15
