CV-functie en boilerlaadfunctie
i
Neem ook goed nota van paragraaf 5.1 en 5.2
van deze handleiding.
CV-functie en boilerlaadfunctie van het toestel mogen
niet gelijk worden gesteld met een zuivere CV- of boiler-
laadfunctie. Voor een storingsvrije werking moeten
beide bedrijfsfuncties aan systeemzijde zorgvuldig ge-
pland worden.
Door de open verdeler wordt het toestel ontkoppeld van
de verbruikercircuits, zodat achter de verdeler de cir-
cuits naar behoefte individueel kunnen worden vormge-
geven (pompdimensie, boilergrootte, boilerdimensie
enz.).

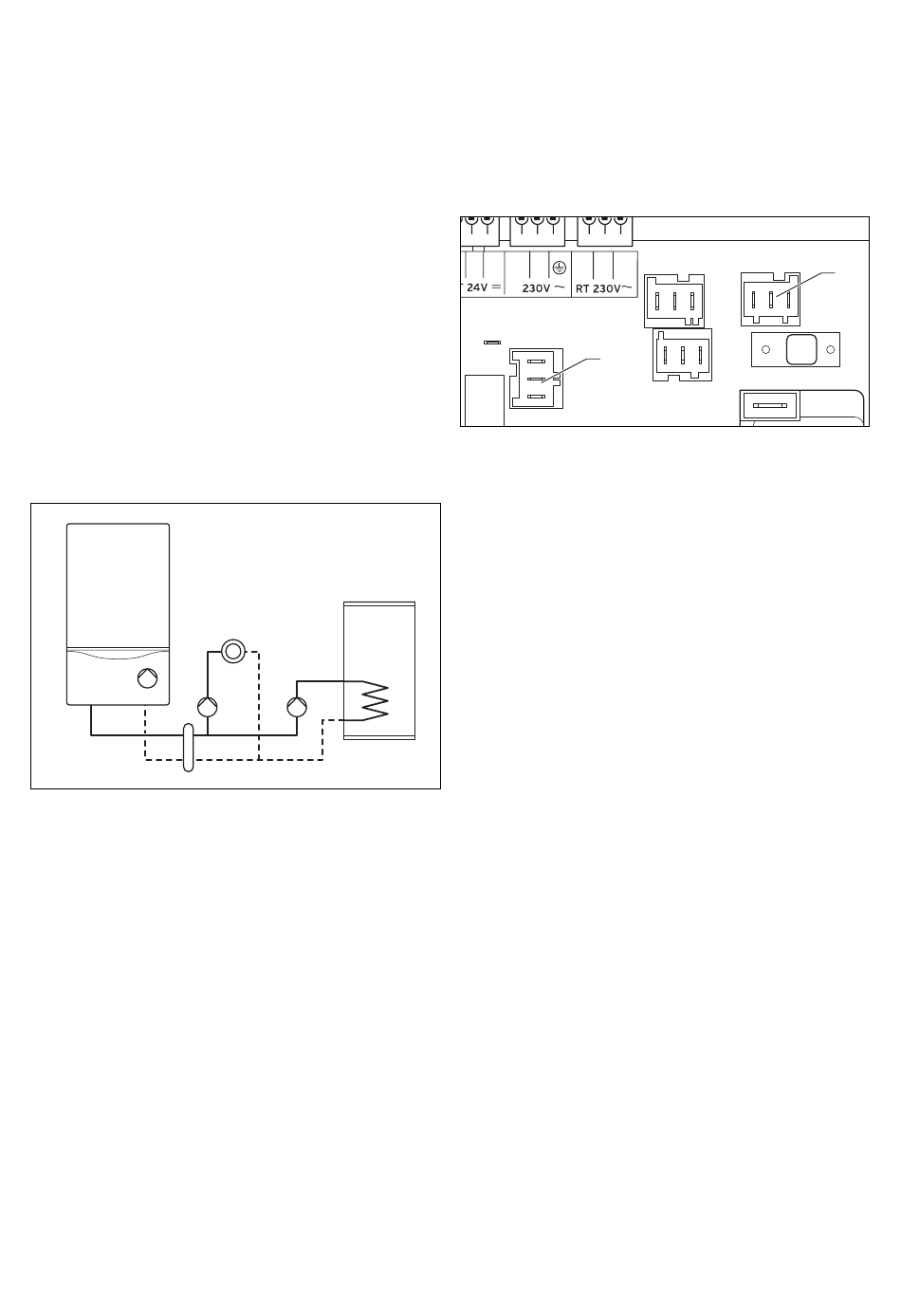

Hydraulisch schema:
CV-circuit en boilerlaadcircuit in voorrangschakeling
via open verdeler
1
3
2
Afb. 5.6 CV-circuit en boilerlaadcircuit in voorrangschakeling
via open verdeler
Legenda
1
Toestel met interne pomp
2 Open verdeler
3 Externe CV-pomp
4 Verbruiker (b.v. CV-circuit)
5 Externe boilerlaadpomp
6 Boiler
De elektronica van de hrEXCLUSIEF is zodanig ontwor-
pen dat een standaardsysteem (1 CV-circuit plus 1 boiler-
laadcircuit) zonder speciaal elektrisch toebehoren in
voorrangschakeling kan worden aangesloten. Zijn meer-
dere circuits nodig, dan zijn speciale toebehoren resp.
thermostaten noodzakelijk. Via de open verdeler in ver-
binding met de toestelcircuitpomp wordt ervoor gezorgd
dat er altijd voldoende water via het CV-toestel blijft cir-
culeren. De aansluiting van het boilerlaadcircuit achter
de open verdeler kunt u individueel (boilergrootte, laad-
pompgroottte enz.) vormgeven.
14
6
4
5
i
Let erop dat eventueel zwaartekrachtremmen
of mengcircuits nodig zijn, om dwarsstromin-
gen naar andere circuits of invloeden van de
hoge temperatuur van het laadcircuit tegen
te gaan.
8
9
L
N
3
4
5
X14
1
X6
Afb. 5.7 Elektrische aansluiting boilerlaadpomp en externe
CV-pomp
Legenda
1
Stekkerplaats voor boilerlaadpomp
2 Stekkerplaats voor externe CV-pomp
Gebruik voor de elektrische aansluiting de relevante,
aangebrachte ProE-stekkers.
Voor inbedrijfstelling van de boilerlaadpomp hoeft geen
diagnosepunt te worden ingesteld. De stekkerplaats op
de printplaat (1) is gereserveerd voor deze pomp.
Om de grijze stekker (2) (hulprelais) met de functie "ex-
terne CV-pomp" te bezetten, moet het diagnosepunt
"d.26" van het 2e diagnoseniveau op de waarde 2 wor-
den ingesteld, zie paragraaf 9.1.2.
