6. Zodra de uiteindelijke hoogtepositie is ingesteld, stelt u D-ring E
zo af dat deze op één lijn zit met de onderkant van de klem (om
verschuiven te voorkomen).
De diepte en hoek aanpassen
De diepte en hoek van de hoofdsteun kunnen verder worden
aangepast via de beweegbare onderdelen.
Inbussleutel van 4 mm
l
Inbussleutel van 5 mm
l
1. Draai de schroeven en klemhendels
2. Zet het onderdeel in de gewenste
3. Draai de schroeven en klemhendels
1585730-M
van het verstelsysteem met dubbele
verbinding A en de schroeven van de
bovenste en onderste draaispillen B
los.
positie.
vast.

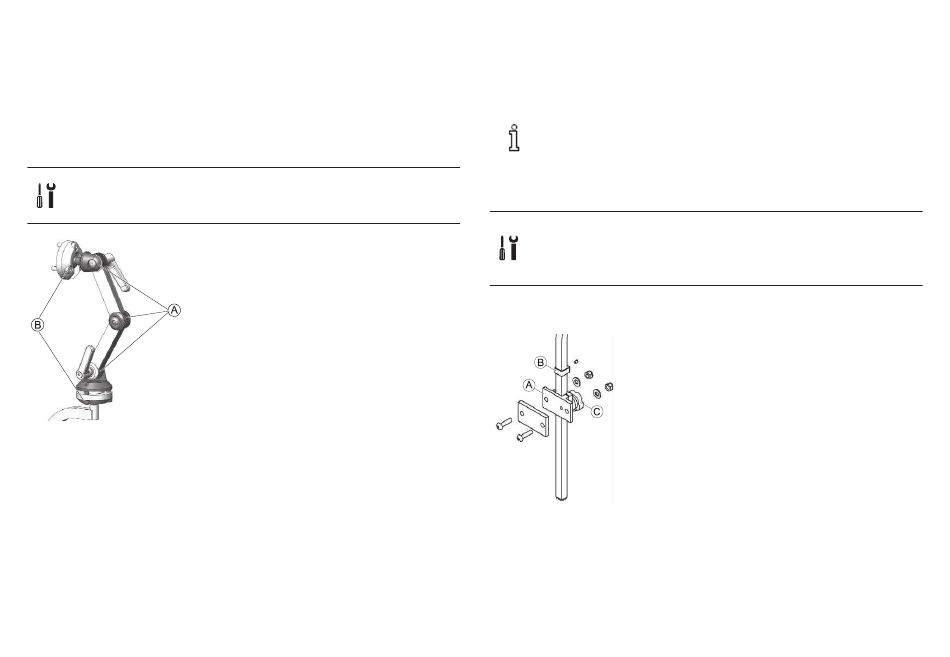

3.19.4 Hoofdsteunonderdelen met meerdere assen
aanpassen
Installatie
Het hoofdsteunkussen kan met de scharnierbal aan het
uiteinde van de hoofdsteunstang tot de gewenste hoek
worden aangepast door de montageonderdelen los of vast te
draaien.
Inbussleutel van 2,5 mm
l
Inbussleutel van 4 mm
l
Dopsleutel van 10 mm
l
1. Installeer de hoofdsteunklem met de
meegeleverde onderdelen in de aanwezige
bevestigingsgaten in rugleuningdeel A.
2. Bevestig het hoofdsteunkussen (niet
afgebeeld) op de hoofdsteunstang met
behulp van de meegeleverde
montageonderdelen.
3. Stel het hoofdsteunkussen af op de
gewenste hoogte. Draai knop C vast. Voor
de juiste instelling dient de hoofdsteun te
worden aangepast aan de hoogte van de
oren van de gebruiker.
3. Zodra de uiteindelijke hoogtepositie is ingesteld, stelt u D-ring B
zo af dat deze op één lijn zit met de bovenkant van de klem (om
verschuiven te voorkomen).
3 Montage
