Volgende stappen:
• Als u met een ander stuk hardware wilt werken, gaat u naar het desbetreffende gedeelte.
• Als u de installatie of vervanging wilt voltooien, gaat u naar 'Het vervangen van de onderdelen voltooien'
op pagina 79.
De PCI-adapterkaart vervangen
Attentie: Open uw computer niet of probeer geen reparatie voordat u de 'Lees dit eerst: belangrijke
veiligheidsinformatie' op pagina iii hebt gelezen en begrepen.
Om de PCI-adapterkaart te vervangen, doet u het volgende:
1. Verwijder alle media uit de stations en schakel alle aangesloten apparatuur uit en zet vervolgens de
computer uit. Haal vervolgens alle stekkers uit het stopcontact en ontkoppel alle kabels die op de
computer zijn aangesloten.
2. Verwijder de kap van de computer. Zie 'De kap van de computer verwijderen' op pagina 54.
3. Verwijder de PCI-kaart. Zie 'De PCI-kaart vervangen' op pagina 72.
4. Kijk waar de PCI-adapterkaart zich bevindt. De PCI-adapterkaart is geïnstalleerd in de M.2-kaartsleuf
op de systeemplaat. Zie 'Onderdelen op de systeemplaat' op pagina 6.
5. Verwijder de drie schroeven waarmee de PCI-adapterkaart op de systeemplaat is bevestigd. Schuif
vervolgens de adapterkaart zoals afgebeeld om deze van de systeemplaat te verwijderen.

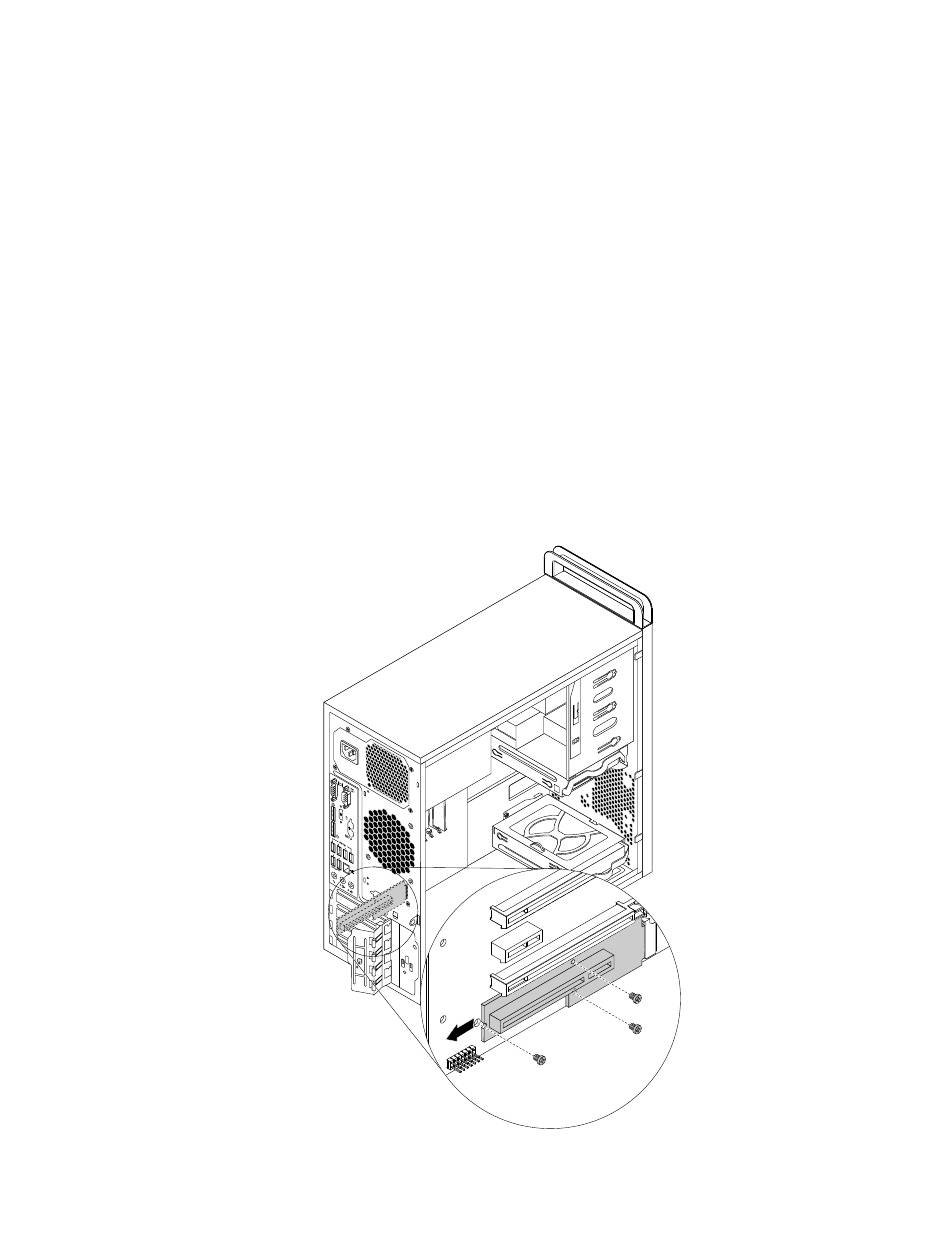

Figuur 40. De PCI-adapterkaart verwijderen
.
Hoofdstuk 7
Hardware installeren en vervangen
75
