Bedrading
WAARSCHUWING
• Gebruik geen met tape omwikkelde, stand of verlengsnoeren of verdeeldozen omdat daardoor oververhitting, elektrische
schokken of brand kan ontstaan.
• Gebruik nooit vervangende niet-originele elektrisch onderdelen in het product. (Sluit de voeding voor de afvoerpomp en
andere hulpapparaten nooit aan op het aansluitingenblok in het apparaat.) Wanneer u dit toch doet kan gevaar voor elek-
trische schokken of brand ontstaan.
• Installeer altijd een aardlekschakelaar. (Een die bestand is tegen hogere harmonischen.)
(Dit apparaat is voorzien van een omvormer en moet daarom worden gebruikt in combinatie met een aardlekschakelaar die
bestand is tegen hogere harmonischen, om storingen als gevolg van de werking van de aardlekschakelaar zelf te voorkomen.)
• Gebruik een onderbrekerschakelaar met gescheiden polen en een contactafstand van ten minste 3mm.
• Sluit de stroomdraad niet aan op de binnenunit. Wanneer u dit toch doet kan gevaar voor elektrische schokken of brand ont-
staan.
• Schakel de hoofdschakelaar nooit in voordat alle
aansluitingen zijn gemaakt.

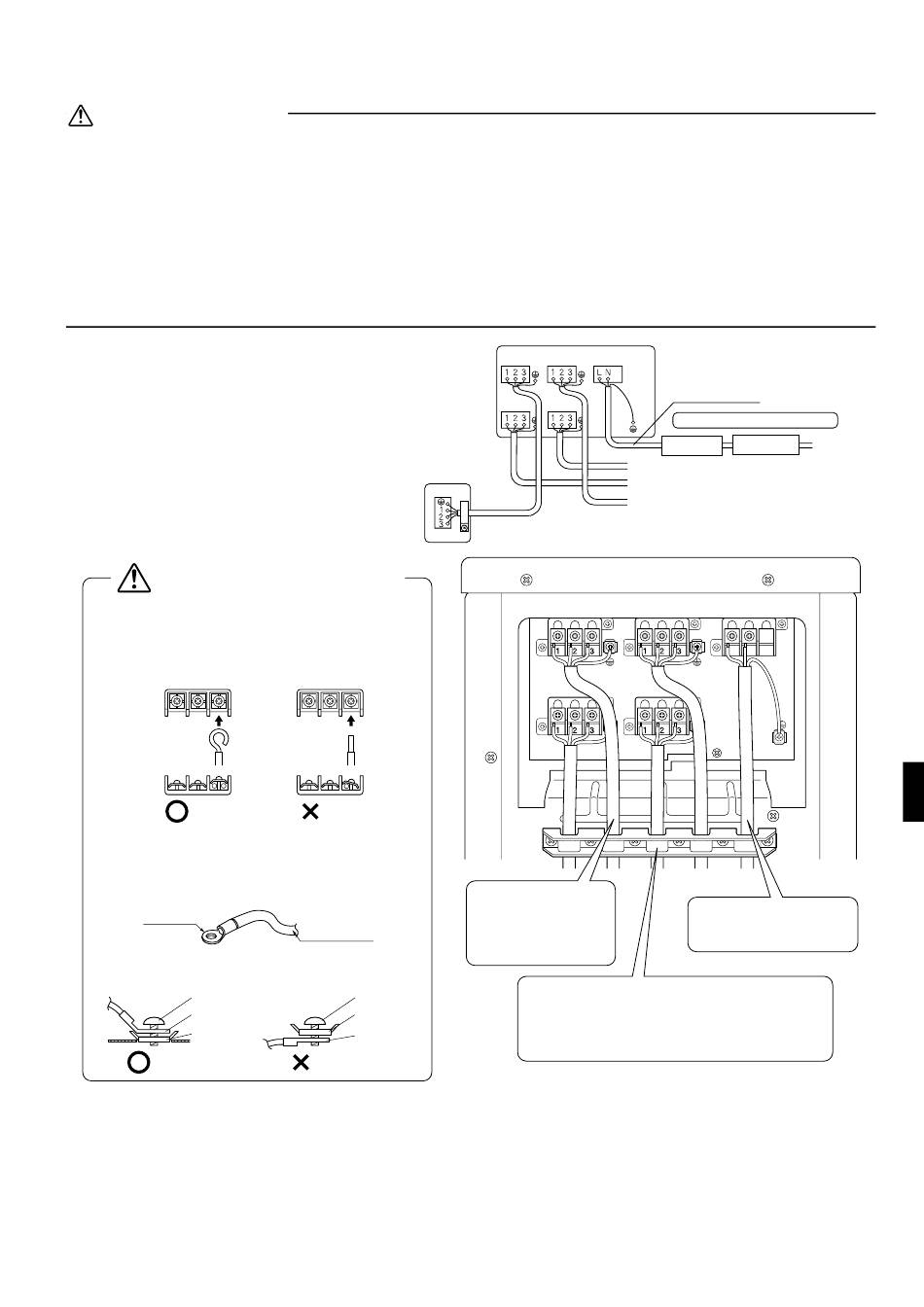

1) Strip de isolatie van de bekabeling af (20mm).
2) Sluit de verbindingskabels tussen de binnen-
en buitenunits aan, zodat de nummers op de
aansluitblokken overeenkomen. Zet de
draden stevig vast met de klemschroeven.
Draai de schroeven bij voorkeur aan met een
rechte schroevendraaier. De schroeven zijn bij
het aansluitingenblok meegeleverd.
VOORZORGSMAATREGELEN
• Vergeet niet, bij het maken van de aansluitingen op de
printplaat met behulp van één enkele kabel, een lus in
de kabel te maken.
Door problemen bij de installatie kan door
warmteontwikkeling brand ontstaan.
Goed
• Als een geslagen kabel gebruikt moet worden, gebruik
dan een aansluitoog voor de verbinding met het
aansluitingenblok van de voedingsbedrading. Plaats de
aansluitogen op de kabels tot aan het bedekte
gedeelte en maak ze vast.
Aansluitoog
• De massa-aansluiting maken
Monteer een aansluitoog op de volgende manier.
Schroeven
Aansluitoog
Vlakke
vulring
Goed
3) Trek aan de kabel en controleer of deze niet losgeraakt is. Zet de kabel vervolgens vast met een bevestigingsbandje.
■ Aarding
Deze airconditioning moet geaard worden.
Volg voor de aardverbinding de lokaal geldende standaard voor elektrische installaties.
■Nederlands
Binneneenheid
Ruimte A
Fout
Leid de kabels zodanig
dat de onderhoudsklep
of andere delen van de
Geslagen kabel
constructie niet omhoog
komen.
Schroeven
Vlakke vulring
Aansluitoog
Fout
Buiteneenheid
Ruimte
Ruimte
A
B
Netaansluitingskabel
3-core 2,5mm² of meer
H05RN
Ruimte
Ruimte
C
D
Onderbreker
Naar ruimte D
Naar ruimte C
Naar ruimte B
Zet de vertakkingbekabeling stevig vast met de
meegeleverde 4 schroeven op de manier zoals is
weergegeven in de afbeelding.
Zet de kabels stevig vast en controleer of de
aansluitingen niet mechanisch belast kunnen worden.
Controleer goed of alle bekabeling correct is aangesloten.
50Hz
Aardlekschakelaar
220-240V
Verbindingskabel
4-core 1,5mm² of meer
H05RN
L
N
Gebruik de voorgeschreven
kabelsoorten en zet deze
stevig vast.
12
