1,3 Nm
6.
Sluit de kabels aan de veiligheidstemperatuurbegrenzer
aan.
Temperatuurvoeler (NTC) demonteren
7.
Klap de schakelkast naar voren en haal het bekledings-
deksel eraf. (→ Pagina 21)
8.
Trek de kabel van de temperatuurvoeler (NTC) eraf.
9.
Schroef de temperatuurvoeler (NTC) eraf.
Temperatuurvoeler (NTC) inbouwen
10. Schroef de temperatuurvoeler (NTC) vast.
–
4 Nm
11. Sluit de kabel aan de temperatuurvoeler (NTC) aan.
12. Klap de schakelkast terug.
13. Sluit het toestel op de spanningsvoeding aan.
12.3.5 Ventilator vervangen
1.
Scheid het toestel na de ventilatornaloop van de
stroomtoevoer.
2.
Klap de schakelkast naar voren en haal het bekledings-
deksel eraf. (→ Pagina 21)
3.
Zet de brander in de onderhoudspositie neer.
(→ Pagina 41)
4.
Trek de steekverbindingen van de elektrische leidingen
aan de ventilator eraf.
5.
Draai de vier schroeven van de ventilator eraf.
6.
Trek de ventilator eraf.
7.
Plaats de nieuwe ventilator erop.
8.
Draai de schroeven van de ventilator vast.
9.
Steek de steekverbindingen van de elektrische leiding
aan de ventilator erop.
10. Bouw de brander in.
11. Steek de luchtslang op de ventilator.
12. Klap de schakelkast terug.
13. Sluit het toestel op de spanningsvoeding aan.
12.3.6 Ontstekingstransformator vervangen
1.
Klap de schakelkast naar voren en haal het bekledings-
deksel eraf. (→ Pagina 21)
2.
Scheid het toestel van de stroomtoevoer.
3.
Draai de schroeven van de ontstekingstransformator
los.
4.
Trek de ontstekingskabels en de verbindingskabel naar
de extra elektronica eraf.
5.
Trek de ontstekingstransformator eraf.
6.
Plaats de nieuwe ontstekingstransformator erop.
7.
Draai de schroeven van de ontstekingstransformator
vast.
8.
Steek de ontstekingskabels en de verbindingskabel
naar de extra elektronica erop.
9.
Klap de schakelkast terug.
10. Sluit het toestel op de spanningsvoeding aan.
0020129678_02 icoVIT exclusiv Installatiehandleiding
Verhelpen van storingen 12
12.3.7 Oliepomp vervangen
Oliepomp demonteren
1.
Klap de schakelkast naar voren en haal het bekledings-
deksel eraf. (→ Pagina 21)
2.
Scheid het toestel na de ventilatornaloop van de
stroomtoevoer.
3.

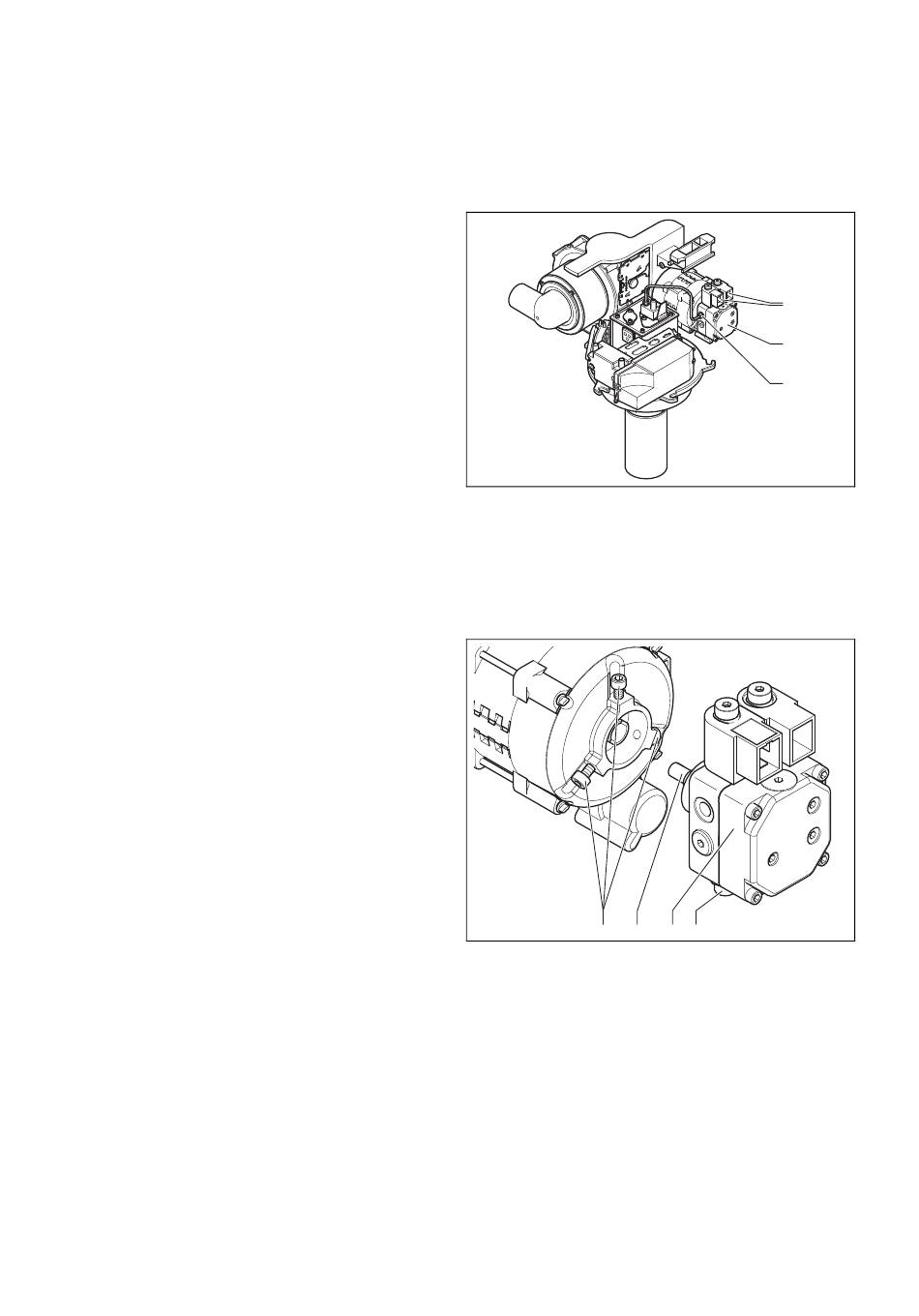

Zorg ervoor dat evt. lekkende olie opgevangen wordt.
1
Magneetkleppen
2
Oliepomp
4.
Trek de stekkers van de magneetkleppen (1) eraf.
5.
Sluit het olietraject aan de automatische olieontluchter
af.
6.
Maak de olieleiding (3) los.
4
3
1
Aansluiting olieslangen
2
Oliepomp
7.
Draai de drie vastzetschroeven (4) aan de motor los.
8.
Trek de oliepomp (2) eraf.
9.
Maak de olieslangen met dubbel nippel van de olie-
pomp los.
Oliepomp inbouwen
10. Controleer de koppeling (3) voor de montage van de
nieuwe oliepomp op slijtage.
11. Vervang de koppeling evt.
12. Steek de koppeling op de oliepomp.
13. Monteer de olieslangen op de oliepomp.
14. Steek de oliepomp op de motor.
1
2
3
3
Olieleiding
2
1
3
Koppeling
4
Vastzetschroeven
