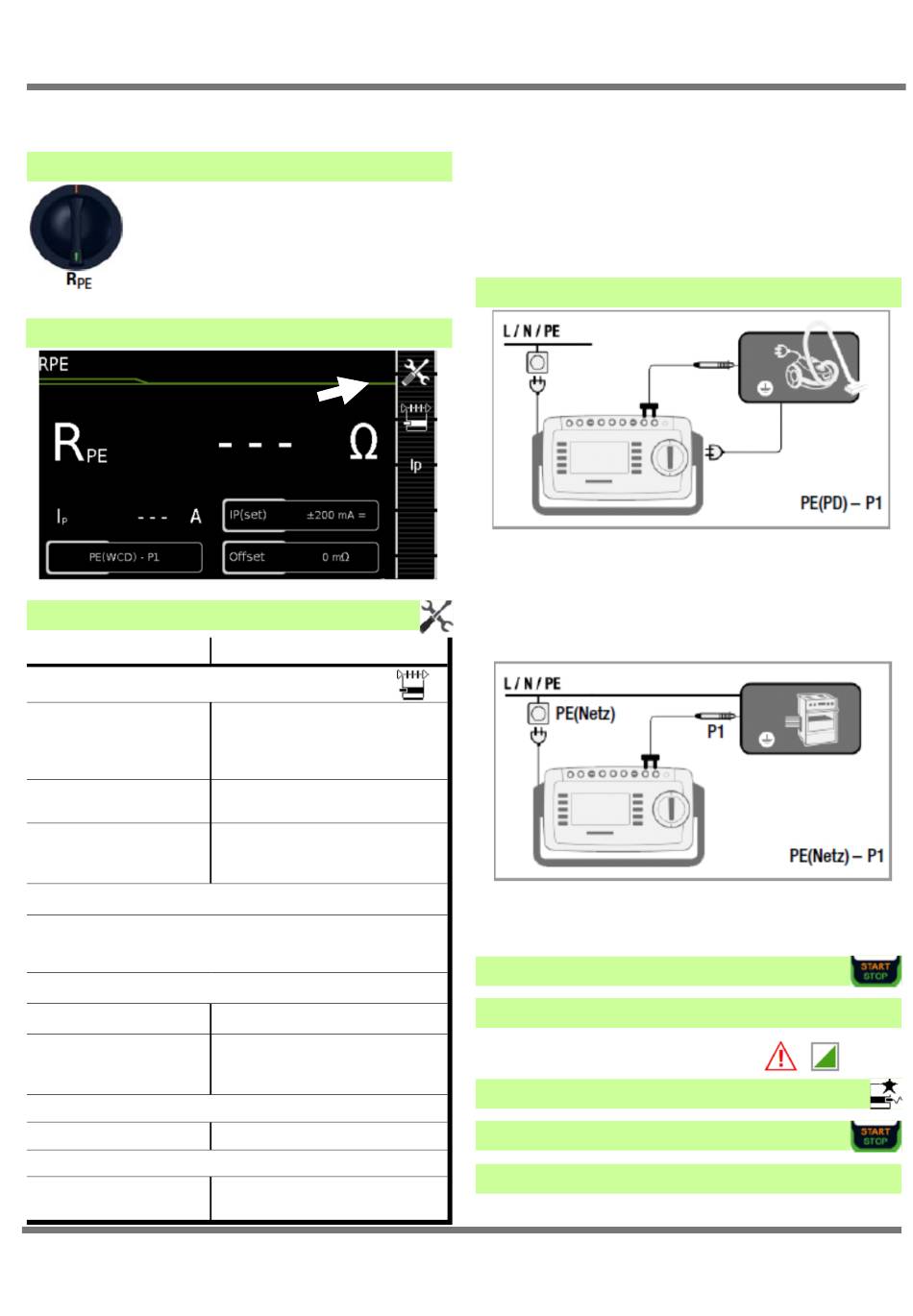

RPE – Aardleidingweerstand voor apparaten van beschermingsklasse I
1 Meetfunctie kiezen
2 Parameter kiezen
3 Parameters instellen
Meetparameter
Meetsoort
Passief (PE)PD – P1
1)
actief: PE(PD)-P1
@200 mA
PE(Net)-P1
vast aangesl. testobject
PE (net) - P1 Tang
P1—P2
IP(gewenst)
200 mA
10 A
F – alleen bij 200 mA ~ (AC)
50 ... 200 Hz
Offset
> 0 ... < 2 Ω
2)
11
(10) en Pro
Betekenis
De test vindt plaats tussen de
beide beschermingsleidingaan-
sluitingen van de test WCD en
de meetsonde P1
zoals PE(PD)-P1 met netstroom
aan de box ((PRCDs)
De test vindt plaats tussen de
aardeaansluiting van het elektri-
citeitsnet en de meetsonde P1
@ IP=10A, zie verder 8.16
Secutest Pro:
2-polige meting tussen testsonde
1 en 2, zie hft stuk 8.15
Teststroom 200 mA AC (+/-/± DC)
Teststroom 10 A
Alleen SECUTEST BASE10/PRO
Testfrequentie
Nulpuntkalibratie voor een
geselecteerd referentiepunt.
1)
SECUTEST BASE10/SECUTEST PRO (Merkteken G01): Bij deze
manier van meten kan niet gemeten worden met 10 A AC.
2)
De geselecteerde compensatiewaarde wordt continu opgeslagen en
in de metingen van de schakelaarposities AUTO overgenomen.
3)
Aansluiting ook via EL1, VL2E, AT3-adapter, AT16-DI/32-DI
4 Testobject aansluiten
à Sluit het testobject aan op de test WCD.
à Maak via de meetsonde P1 contact met de
geleidende delen die met de aardkabel verbonden
zijn.
Uitzondering vast geïnstalleerd testobject
à Maak via de meetsonde P1 contact met de
geleidende delen van de behuizing.
5 Test starten
IP
6 Netspanningswaarschuwing bevestigen
alleen bij
actief: PE(PD)-P1
7 Meetwaarde tussentijds opslaan
8 Test stoppen
9 Meetresultaten opslaan onder ID-nr.
