Inspired by life

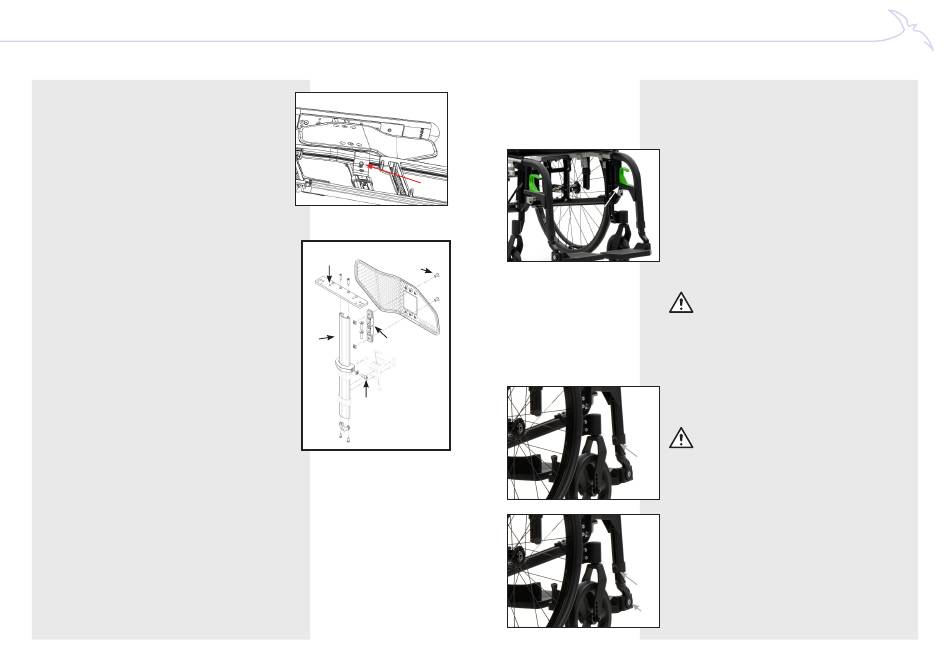

De diepte van de armlegger aanpassen
1. Draai de inbusbout (B) los.
2. Stel de gewenste diepte in.
3. Draai de inbusbout (B) weer vast.
De breedte van de armlegger aanpassen:
1. Verwijder de armlegger van de armleggerhouder
2. Verwijder de hoogteaanslag door de inbusbout los
te draaien.
3. Schuif de montageblokken (A) uit de insteekbuis van
de armlegger en breek deze in 4 losse blokken.
4. Schuif de 2 montageblokken met schroefdraad in de
insteekbuis.
5. Plaats de 2 extra blokken op de 2 montageblokken
met schroefdraad en plaats het zijschild erop.
6. Monteer deze deze samenstelling met de 2 meege-
leverde bouten.
Fixeer de armlegger
1. Schuif een vierkante moer achter de hoogteaanslag
naar beneden.
2. Plaats een verzonken bout (D) in het gat en draai de
bout vast in de vierkante moer.
Aanpassen van de diepte van de zijschilden.
1. Verwijder de 2 verzonken bouten (C).
2. Plaats het zijschild op de gewenste positie..
3. Draai de 2 verzonken bouten (C) weer vast.
Aanpassen van de hoogte van de zijschilden.
1. Draai de 2 verzonken bouten (C) los.
2. Schuif het zijschild omhoog of omlaag.
3. Draai de 2 verzonken bouten weer vast. (C)
Vervang de gepolsterde armlegger
1. Verwijder de 2 verzonken bouten (E) aan de onder-
kant van de armlegger.
2. Verwijder de armlegger en vervang deze door een
nieuwe.
3. Draai de 2 verzonken bouten (E) weer vast.
NL26
B
B
E
E
C
C
B
B
A A
D D
Beensteunen
De beensteunen verwijderen
1. Trek de hendel (C) omhoog en draai tegelijker-
tijd de beensteun naar buiten.
2. Til de beensteun recht omhoog van het frame.
De beensteunen plaatsen
1. Laat de beensteun een kwartslag naar buiten
C C
t.o.v. de gemonteerde positie in de daarvoor
bestemde opening zakken
2. Trek nu aan de hendel (C) en draai de been-
steun naar voren totdat deze met een klik
vastklikt.
Opmerking:
•
Als er een duwrem is gemonteerd, zorg
er dan voor dat de beensteun de rem niet
kan ontgrendelen.
De onderbeenlengte aanpassen
1. Draai de inbusbout (D) los
2. Schuif de beensteun naar binnen of naar
buiten totdat de gewenste onderbeenlengte
is bereikt.
Notitie:
•
Houd minimaal 5 cm afstand van de vloer.
D D
3. Draai de inbusbout (D) vast.
De positie van de enkelhoek aanpassen
1. Verwijder de verzonken bout (A) in het enkel-
scharnier en de voetplaat
2. Draai de inbusbout aan de onderkant van de
beensteun (B) los.
3. Haal het enkelscharnierpunt uit de insteekbuis
en draai deze 180 graden.
4. Plaats het enkelscharnierpunt terug in de in-
B B
steekbuis en draai de inbusbout (B) weer vast.
5. Plaats de voetplaat terug tegen het scharnier-
A A
punt en draai de verzonken bout (A) in het
enkelscharnier weer vast.
NL27
