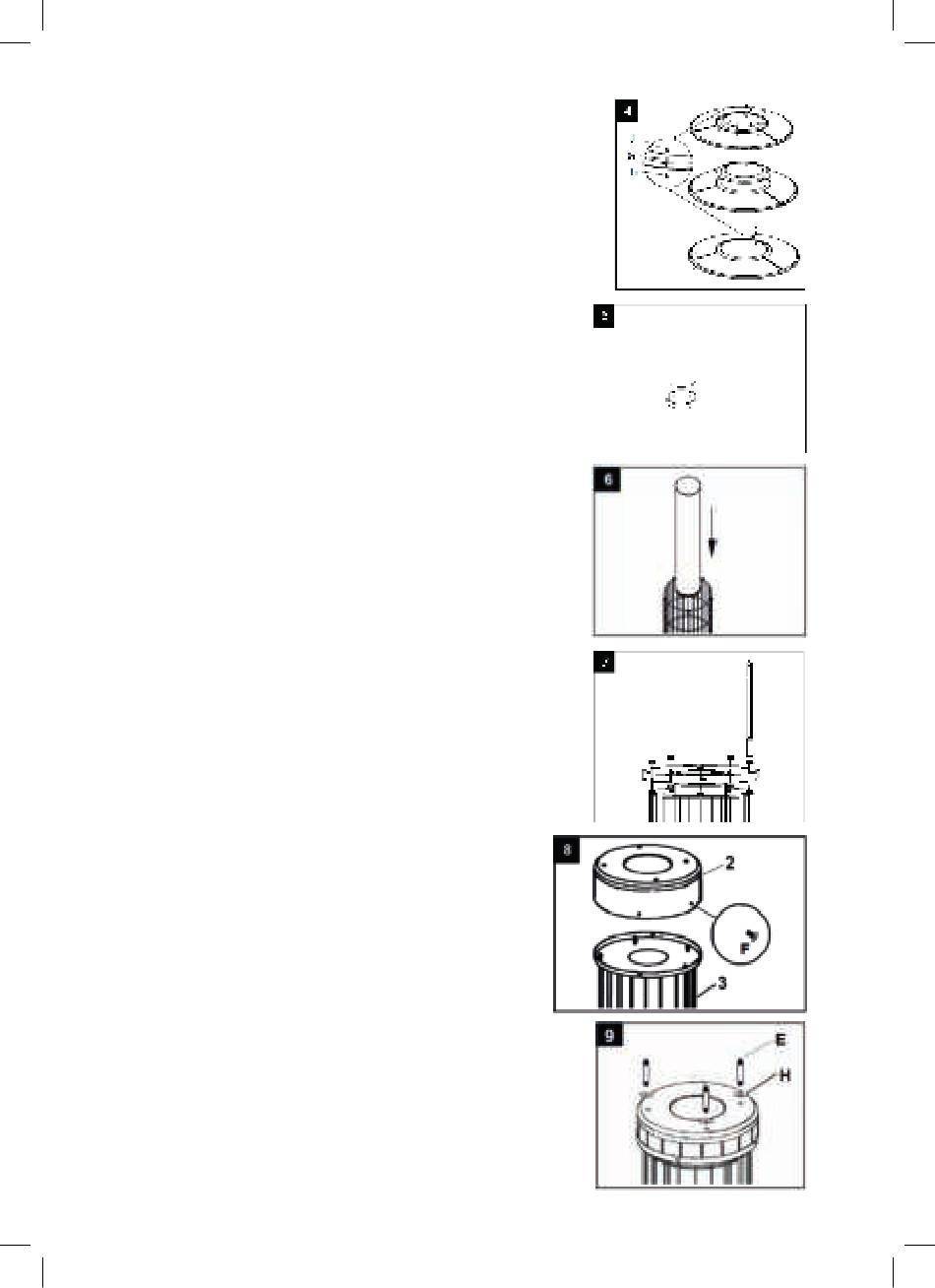

4. Plaats het plaatje midden-bovenop het reflectiescherm en
zet het van onderuit op de 6 aangegeven plaatsen vast
met een M6x10 boutje (I), een ringetje (G) en
een moerdopje (J), zie afb. Als alle delen correct sluiten
bouten en moeren stevig vastdraaien.
5. Plaats de onderkant van de glazen vlamgeleider in
de rubberen ring
6. Schuif de vlamgeleider met de rubberen ring nu in het
veiligheidsrooster, tot de onderkant in de ronde opening valt.
7. Zorg ervoor dat de zeshoekige moertjes over de uitstekende
pennen van het veiligheidsrooster zijn geschroefd, plaats
de metalen afdekkap eroverheen en schroef hem vast
met de 5 boutjes (ronde kant op afdekkap).
8. Plaats vlamscherm (2) op branderunit (3), gaatjes
recht boven elkaar. Steek de 4 schroeven (F) door
de dubbele gaatjes, controleer of alles correct sluit
en draai vervolgens schroeven stevig vast.
9. Plaats 3 ringen (H) over de gaatjes bovenin het
vlamscherm, steek daar de 3 afstandbouten
vast.
(E) door en draai stevig
