U hebt de volgende aansluitmogelijkheden:
De stroomverzorging wordt aangesloten via de bijgeleverde
kabel 39 6865 op de FLEISCHMANN trafo's 6706, 6735, 6755
of 6811 of op een trafo met een uitgangsspanning van 14–16,5
Volt (gelijk- of wisselstroom), zie fig. 2.
De rails en de draaischijf worden met elkaar verbonden via de
7-polige stekker, aansluitingen zie hierboven (fig. 2) of de
achterzijde van het apparaat en het volgende hoofdstuk.
Wanneer u de TURN –CONTROL digitaal via LocoNet wilt
gebruiken dan heeft u voor het aansluiten nog een geschikte
LocoNet-kabel met een passende lengte nodig. Beschikbaar
zijn de FLEISCHMANN artikelen 6887 (2,15 m lang) en 6888
(0,6 m lang).
fig. 3 7-polige stekker
2 Werking
In dit hoofdstuk maken wij u duidelijk hoe de verschillende
aansluitingen van de TURN-CONTROL C op de draaischijf
gemaakt moeten worden en hoe het apparaat bediend moet
worden aan de hand van menu's. Het apparaat is zo
ontworpen dat voor iedere elektrisch aangedreven draaischijf
de juiste bediening kan worden ingesteld. U hebt in elk geval
een draaischijf nodig, zoals de 6052(C), 6152(C), 6154(C),
6651(C), 6652, 6680(C), 9152(C), of een Märklin7286 (3-rail-
wiselstroom).
Opmerking: de (C) geeft aan dat het om draaischijven gaat
waarvan de brug afwisselend naar beide zijden stroomvoerend
schakelbaar is. Deze bruggen herkent u aan de kleine
uitsparingen in de brug(rail).
2.1 Modelspoorwegaansluiting
In
principe
is
de
modelspoorsystemen te gebruiken, 2 rail en 3 rail systemen. In
het 2 railsysteem onderscheiden wij analoog- (=gelijkstroom)
en digitaalbedrijf. Hoewel de TURN-CONTROL met de meest
uiteenlopende digitaalsystemen (ook FMZ, Selectrix, enz.) te
gebruiken is, is de afstandsbediening (via digitale centrales)
alleen mogelijk met DCC en LocoNet.
Bij DCC kunt u kiezen uit twee aansluitmogelijkheden:
enerzijds kunnen alle stuursignalen via de railaansluiting naar
de TURN-CONTROL worden overgedragen of u gebruikt de
LocoNet-aansluiting (=railonafhankelijk) voor deze opgave. Dit
heeft als voorwaarde dat speciale kennis nodig is van het
functioneren van de gebruikte digitale centrale.
Voor alle stroomsystemen gelijk: aansluitingen maken.
TURN-CONTROL
voor

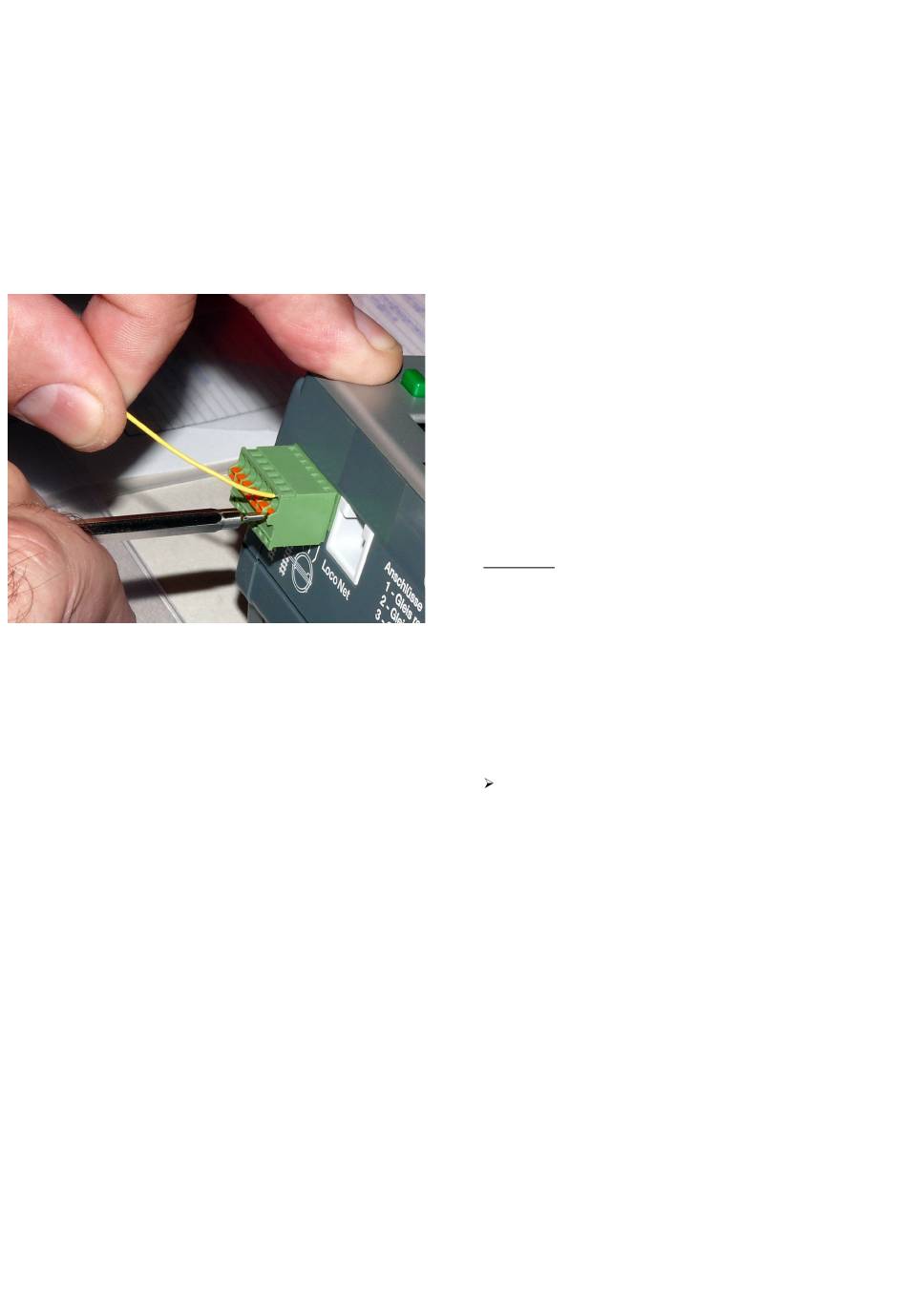

Steek eerst de 7-polige klemstekker in de TURN-CONTROL.
Op de meegeleverde 7-polige klemstekker sluit u de
aansluitdraden aan (zie fig. 2). Druk met een kleine
schroevendraaier op het veertje van de overeenkomstige bus
aan de achterkant in klemstekker en steek dan de betreffende
blank gemaakte draad in de opening. Schroevendraaier eruit
halen en de draad zit vast.
A)
Bij het aansluiten op een FLEISCHMANN
draaischijf voor 2-geleidersystemen moet de
klemstekker als volgt worden aangesloten:
B)
Bij het aansluiten op een FELISCHMANN
draaischijf voor 3-rail wisselstroom geldt:
Aanwijzing: op de achterzijde van de het apparaat zijn deze
aansluitgegevens beschreven.
C)
Bij het aansluiten van Märklin draaischijven 7286
voor 3-geleider wisselstroom geldt:
De klemstekker kan maar op één manier in de aansluiting
van het apparaat worden gestoken. Hierdoor is het per
ongeluk verwisselen van de aansluitingen bij het insteken
niet mogelijk.
Nu moet de TURN-CONTROL nog van een voedingsspanning
worden voorzien. U kunt de TURN-CONTROL aansluiten op
een gelijkstroom, maar ook op een wisselstroom waarbij het
belangrijk is dat de spanning tussen de 14 en 16,5 V ligt.
2.2 Transformator aansluiten
De meegeleverde verbindingskabel 39 6865 sluit u aan met de
alle
vrije draadeinden op a: de wisselstroomuitgang 14 – 16,5 V of
b: de gelijkstroomuitgang 14 – 16,5 V van de trafo. Dit kunnen
b.v.
de
zwarte
wisselstroomaansluitingen op de trafo 6735. De ronde stekker
aan het andere eind van de kabel steekt u nu in de TURN-
CONTROL in de ronde bus met de aanduiding „Power 14V
ac/dc"(fig. 2).
Mogelijke FLEISCHMANN trafo's: 6706, 6710, 6735, 6755,
6811.
Andere trafo's overeenkomstig aansluiten.
Hiermee is de TURN-CONTROL aangesloten.
bus 1 ► rail rechts
bus 2 ► rail links
bus 3 ► gele tweelingdraad van de draaischijf
bus 4 ► gele tweelingdraad van de draaischijf
bus 5 ► rode draad van de draaischijf
bus 6 ► grijze draad van de draaischijf
bus 7 ► enkele gele draad van de draaischijf
bus 1 ► massadraad van de rails
bus 2 ► middengeleider van de rails
bus 3 ► beide gele draden van de tweelingdraad
bus 4 ► witte draad van de middengeleider
bus 5 ► rode draad van de draaischijf
bus 6 ► grijze draad van de draaischijf
bus 7 ► enkele gele draad van de schijf
bus 1 ► massadraad van de rails
bus 2 ► middengeleider van de rails
bus 3 ► bruine + oranje draad van de draaischijf
bus 4 ► gele draad van middengeleider
bus 5 ► rode draad van de draaischijf
bus 6 ► blauwe draad van de draaischijf
bus 7 ► groene draad van de draaischijf
en
witte
snelklemmen
zijn
van
de
