Samenvatting van Inhoud voor Roger Technology BRUSHLESS

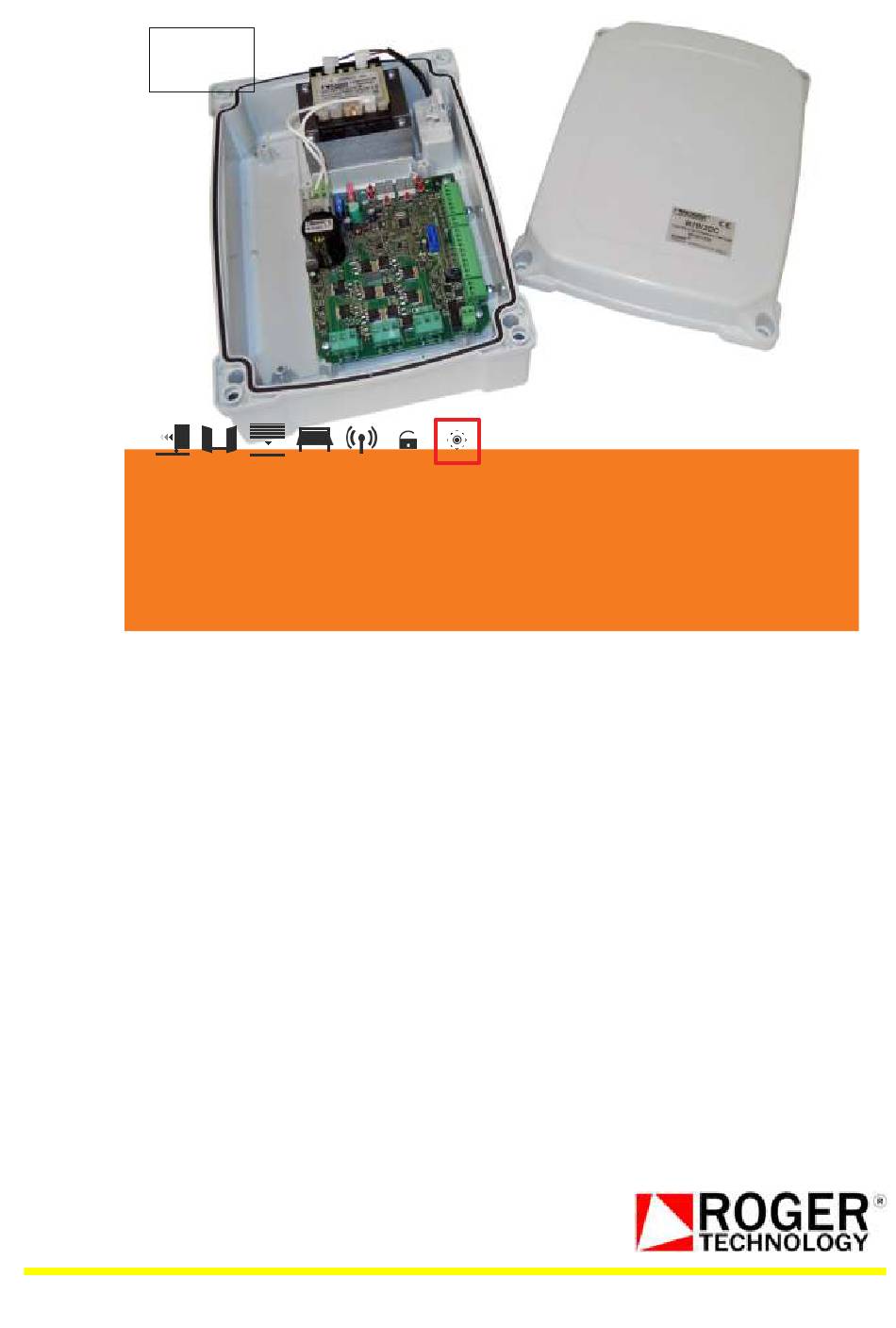

- Pagina 1 IS77 Rev.02 ROGER BRUSHLESS Sturing voor 2 motoren B70/2DC...
-
Pagina 2: Inleiding
VOEDINGSSPANNING 230Vac ± 10% 50Hz MAX. VERMOGEN 350W AANTAL MOTOREN SPANNING MOTOREN 24Vac with self-protected invert TYPE MOTOR ROGER BRUSHLESS RATED POWER FOR MOTOR MAX. VERMOGEN MOTOR 110W MAX. VERMOGEN KNIPPERLICHT 25W (24Vdc) INTERVAL KNIPPERLICHT MAX. VERMOGEN OMGEVINGSLICHT 100W 230Vac - 40W 24Vac/dc (pure contact) -
Pagina 3: Motoraansluiting
SC, uitgang omgevingslicht (geeft spanning van 24Vac, 3W maximum); ander mogelijkheid, aansluiting van de voeding van fotocellen dmv. parameter ”A8=02 ” te selecteren (in complexe functie) om de test fotocellen te doen bij elke commando. COM, gemeenschappelijke in - en uitgangen in laagspanning FT2, fotocel 2 FT1, fotocel 1 INP2, externe ingang 2, de functie is afhankelijk van de waarde van parameter... -
Pagina 4: Standaardconfiguratie Fotocellen
3.2 Standaardconfiguratie fotocellen Ingangen FT1 en FT2 zijn ingeschakeld als een productiestandaard. In de tabel vindt u de standaardconfiguratie van de fotocellen en gerelateerde parameters van de uitgebreide modus. 50 00 51 00 53 00 54 00 Als er geen fotocellen worden geïnstalleerd: Of hun terminals met de COM klem elektrisch overbruggen. -
Pagina 5: Bedienings- En Veiligheidsmodus
3.5.1 Bedienings- en veiligheidsmodus De ingangen worden weergegeven op het display op de volgende manier: Wanner de input is gesloten, verschijnt het bijhorende segment. De segmenten die overeenkomen met een commando (open contacten) worden ingeschakeld na ontvangst van een commando. De segmenten die overeenkomen met de bescherming van de veiligheid moeten worden ingeschakeld (gesloten contacten). - Pagina 6 Parameter Functie Waarde Beschrijving 1 vleugel Aantal vleugels 2 vleugels Niet actief 01-15 Automatische sluiting Max aantal pogingen tot hersluiting Geen enkel limiet van aantal pogingen hersluiting 0-90 Pauzetijd, hersluit na volledig opening Pauzetijd 92-99 2 minuten …9 minuten OFF, zal niet sluiten als stroom terug is Automatische sluiting na stoompanne ON, zal sluiten als stroom terug is OFF, de poort gaat meteen dicht...
-
Pagina 7: Fabrieksinstellingen Herstellen
LET OP! De parameters zijn zeer kritiek. Stel deze parameters als eerste in. Hun instellingen met reeds open poort kunnen onregelmatigheden veroorzaken; op deze parameters wordt de aandacht gevestigd op het display. Om hen te activeren is het noodzakelijk de spanning te verbreken, opnieuw onder spanning zetten en de programmatie te herhalen. 3.5.2.2 Fabrieksinstellingen herstellen Nota! Dit is enkel mogelijk wanner u geen paswoord hebt ingesteld om uw instellingen te beschermen. -
Pagina 8: Installatie
3.5.4 Test-modus Je kunt dit activeren door de TEST-knop in te drukken, wanneer de vleugels stilstaan. Indien dit niet het geval is, heeft de TEST- knop een commando STOP uit. Enkel bij een nieuwe succesvolle activatie van de TEST-knop komt men in de TEST-modus. Deze wordt als volgt weergegeven: (a) naam van het commando (b) het nummer van de klem van veiligheid in alarm... -
Pagina 9: Fotocel Test-Modus
!!! De ingestelde activatietijd bij het sluiten wordt in de fabriek standaard ingesteld op 5 seconden. (parameter ). Soms hebben vleugels een langere activatietijd nodig (bv. Slag van vleugel 1 is minder dan vleugel 2). De programmering in de fabriek wordt gedaan op halve snelheid, de fasetijden worden automatisch verdubbeld. Als de programmering correct is gebeurd keert het display terug naar de status van de opdrachten en beveiligingen. -
Pagina 10: Uitgebreide Modus
4.6 Uitgebreide modus Hieronder worden enkele parameters weergegeven, die elk een eigen waarde hebben om de werkwijze te begrijpen. NOTA! De derde kolom, het gaat hier om de waarde die het meest overwogen wordt bij de meeste installaties. !!! Afhankelijk van de gekozen modus, zijn sommige parameters niet zichtbaar, wanneer ze niet tot de installatie behoren! De tabel met parameters voor de uitgebreide modus. - Pagina 11 Voetgangersdoorgang(PED) 0 = OFF (menu voetgangers OPEN-STOP-CLOSE-STOP-OPEN- ……) 1 = ON (voetgangers enkel open) “Dodemansbediening 0 = OFF normale functie 1 = ON – de poort beweegt enkel na het blijven drukken op de knop openen of sluiten De motoren zullen alleen actief blijven in de aanwezigheid van een verdere opdracht. Alleen de commando’s AP en CH zijn ingeschakeld. De motoren stopt na het loslaten van het commando.
- Pagina 12 Krachtniveau motor 1 Krachtniveau motor 2 1-10 = lage rotatie van de motor: 1 min. Slagkracht ...10 max. Slagkracht 11-19 = medium rotatie van de motor: 11 min. Slagkracht ..19 max. Slagkracht 20 = maximale slagkracht NOTE: Parameter 9- en A- in eenvoudige modus Om binnen de grenzen van de slagkracht te vallen kies je meestal een waarde tussen 11 en 19.
- Pagina 13 Aantal Motoren 1 = 1 Motor 2 = 2 Motoren Eindschakelaars 0 = geen eindschakelaars 1 = eindschakelaars bij opening OPMERKING: Parameter 8- in eenvoudige modus is enkel zichtbaar als u A1 03 instelt. Programmatie veiligheidsband 1 0 = niet aanwezig 1 = SWITCH, omkering enkel in opening 2 = 8k2, omkering enkel in openinging 3 = SWITCH, keert elke beweging om...
-
Pagina 14: Onderhoud
Serienummer Productieweek Serienummer 1ste, 2de en 3de progressief nummer Serienummer Versie software Aantal gemaakte bewegingen X 100 01 23 = 12300 Werkuren van de motor 01 23 = 123 uren Dagen dat besturing actief is 01 23 = 123 dagen Paswoord Wijzig paswoord Indien er een paswoord ingevuld werd om de data te memoriseren kan dit enkel veranderd worden indien je... - Pagina 15 Figuur 1:...
- Pagina 16 Figuur 2...
- Pagina 17 Figuur 3,4 en 5 LICHT BIJ OPENING ELEKTRISCH SLOT KNIPPERLICHT OMGEVINGSLICHT KLOK FOTOCEL 1 Motor 1 VEILIGHEIDSBAND 2 FOTOCEL 2 Motor 2...
- Pagina 18 Figuur 6 en 7...
