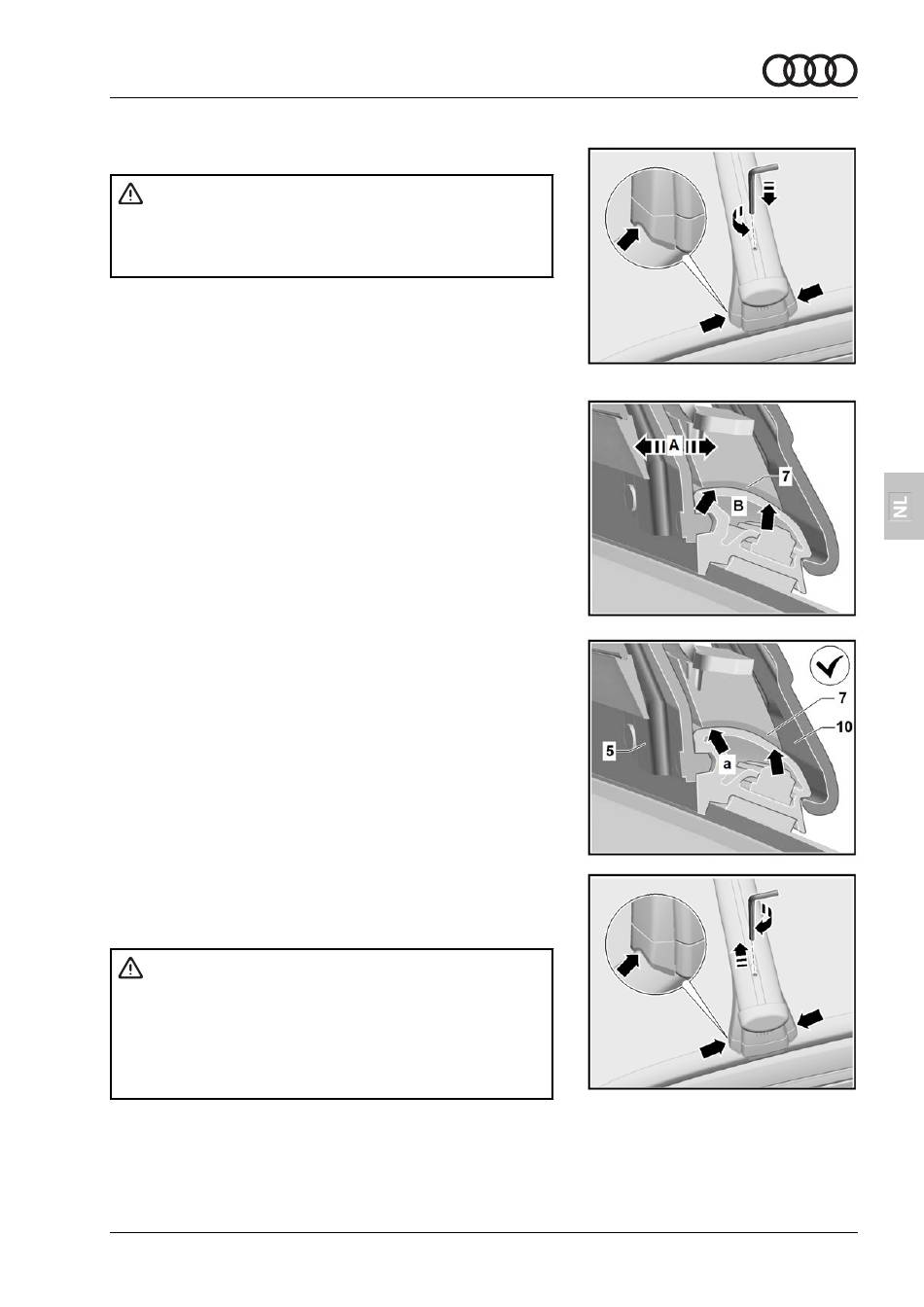

1.10 Instellen van breedte van basisdrager
ATTENTIE!
Handleiding voor het vakbedrijf, indien de positie van de
steunvoet voor het betreffende voertuig niet correct is in-
gesteld.
– Basisdrager op het voertuig monteren en uitsluitend aan de
linkerzijde licht aandraaien
– Draai met een inbussleutel 5 mm de inbusbout van de rech-
ter steunvoet zo ver los dat de steunvoet verschoven kan
worden. De basisdrager bevindt zich daarbij op de auto.
– Stel de basisdrager zodanig in -pijl A-, dat de bevestigings-
rubbers van het onderste gedeelte van de rechter steunvoet
-7- gelijk aan de contour van de dakreling afsluiten -pijl B-.
De basisdrager is juist geplaatst wanneer
◆ de bevestigingsrubbers van het onderste gedeelte van de
steunvoet -7- gelijk aan de contour van de dakreling -pijlen-
zijn geplaatst.
◆ de pennen van de penlip -5- op de juiste manier in de borin-
gen -a- van de dakreling grijpen en
◆ de relingklauw -10- onder de dakreling is ingehaakt.
– Draai de inbusbout met 10 Nm vast.
– Procedure indien nodig voor de andere basisdrager herha-
len.
ATTENTIE!
Controleer of alle inbusbouten zijn vastgedraaid (10 Nm).
Anders kan de basisdrager losraken of worden verloren -
gevaar voor ongelukken!
Gebruik hiervoor niet de meegeleverde momentsleutel
(6 Nm).
