Ø133
□ 400

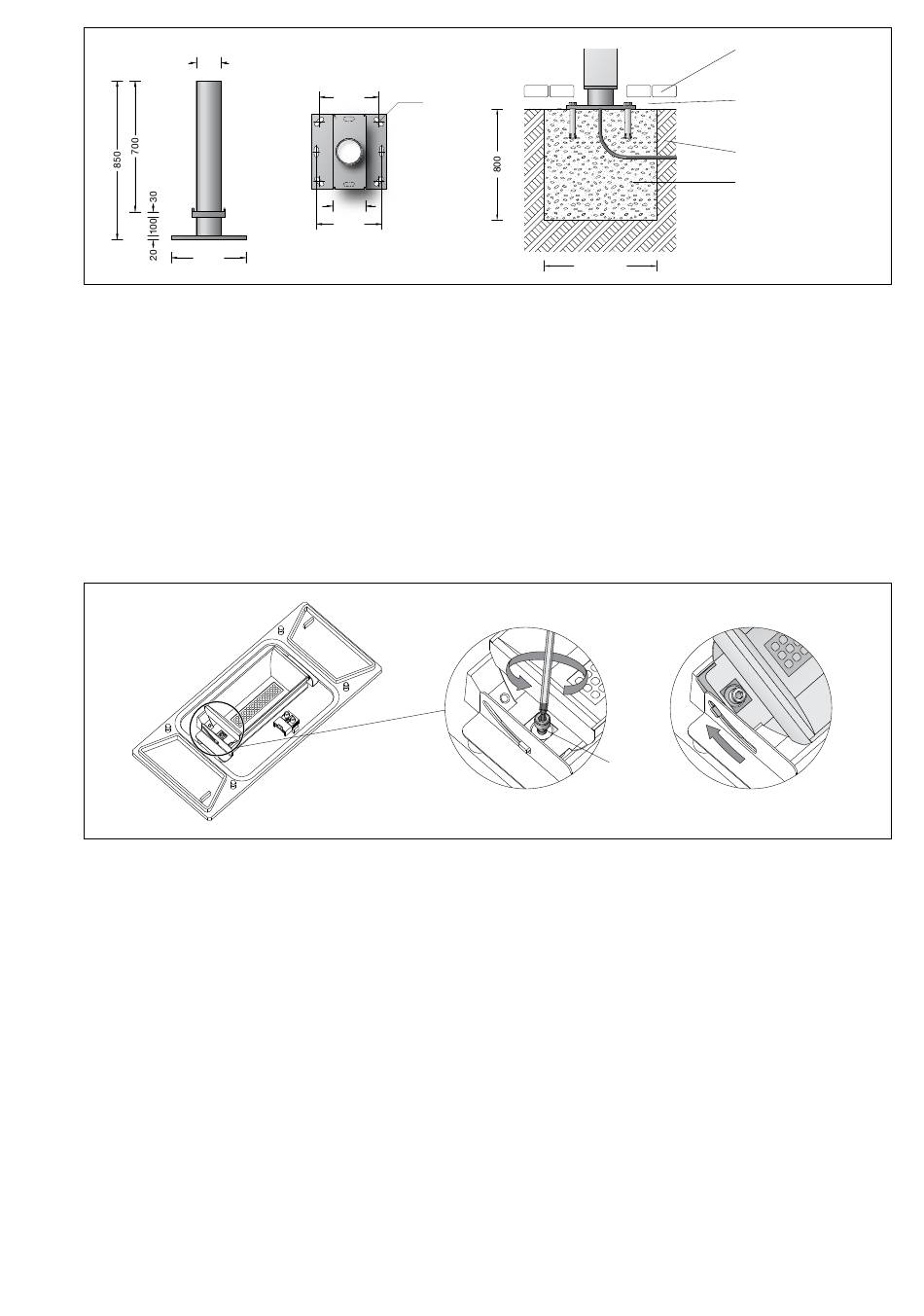

Montaje base roscada 70 844
El tamaño del cimiento depende de la
topografía, las características del suelo y la
carga de viento y debe determinarse en la
obra.
Para ello se aplica la norma DIN 1045.
El ejemplo anterior de recomendación de un
cimiento es válido únicamente para un suelo
estable y solo para el módulo de iluminación
99 075.
Introducir el cable de tierra en la base roscada.
Fijar la base roscada de manera estable en el
cimiento.
El material de fijación debe ser determinado
en la obra y aportado por el cliente, p. ej.,
tornillos para piedra de acero inoxidable
M20 x 400 DIN 529.
Prestar atención a la homologación por la
inspección de obras.
Ajuste de la dirección de radiación:
Tenga en cuenta:
En caso de ajuste asimétrico de la distribución
de la intensidad lumínica, la salida de la luz se
encuentra en el lado opuesto a la puerta.
Ajuste de fábrica 0°.
Para el ajuste de 15° o 30°:
Soltar los tornillos avellanados (tornillos Allen
M8) de la tapa y retirar la tapa con el dispositivo
de ajuste.
Soltar los tornillos Allen M5 en ambos lados
del dispositivo de ajuste y ajustar la dirección
de radiación deseada. Apretar firmemente los
tornillos Allen.
Insertar la tapa en la carcasa de la luminaria y
apretar los tornillos uniformemente.
Par de apriete 12 Nm.
Desbloquear el cierre de la puerta de montaje y
quitar la puerta de montaje. Soltar los tornillos
Allen M 10 de la base de la luminaria. Colocar
la luminaria encima de la pieza de empotrar en
el suelo o de la base roscada.
Apretar firmemente los tornillos Allen. Par de
apriete = 24 Nm.
□ 320
Ø 22
180
□ 350
Attacco a vite di montaggio 70 844
Le dimensioni della base dipendono dalla
topografia, dalle qualità del terreno e
dall'esposizione al vento e devono essere di
volta in volta definite dal cliente.
Al riguardo vale la norma DIN 1045.
Il consiglio relativo alla base illustrato sopra è
esemplificativo ed è adatto solo per un terreno
con una certa portata e solo per l'elemento
luminoso indicato 99 075.
Inserire il cavo di terra nell'attacco a vite.
Fissare l'attacco a vite sulla base in modo che
risulti stabile.
Il materiale di fissaggio deve essere determinato
e predisposto dal cliente: ad es. bulloni di
fondazione in acciaio inox M20 x 400 DIN 529.
Tenere conto dell'autorizzazione dell'ispettorato
edile.
Impostazione della direzione di diffusione:
Attenzione:
Se è impostata la distribuzione asimmetrica
della luce, l'emissione avviene di fronte al lato
dello sportello.
Regolazione di fabbrica 0°.
Per la regolazione a 15° o 30°:
Allentare le viti a testa svasata - esagono
incassato M8 - nel coperchio e rimuovere
quest'ultimo con il dispositivo di regolazione.
Allentare le viti con esagono incassato M5 su
entrambi i lati del dispositivo di regolazione
e impostare la direzione di illuminazione
desiderata. Serrare a fondo le viti con esagono
incassato.
Inserire il coperchio nell'armatura e serrare le
viti in maniera uniforme.
Coppia di serraggio 12 Nm.
Sbloccare lo sportello di montaggio e
rimuoverlo. Allentare le viti con esagono
incassato M 10 all'interno dell'attacco
dell'apparecchio. Posizionare l'apparecchio sul
collegamento a terra o sullo attacco a vite.
Serrare a fondo le viti con esagono incassato.
Coppia di serraggio = 24 Nm.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Superficie pavimentada
Superficie pavimentata
Verhard oppervlak
Suelo compactado
Terreno compattato
dichtgeslagen bodem
Tierra · Terreno · Grond
Hormigón
Calcestruzzo · Beton
900 × 900
Montage schroefsokkel 70 844
De grootte van het fundament is afhankelijk van
topografie, bodemgesteldheid en windbelasting
en moet altijd individueel ter plaatse worden
bepaald.
Hierbij geldt de norm DIN 1045.
De bovenstaande aanbeveling voor het
fundament geldt slechts als voorbeeld voor
een stabiele bouwgrond en alleen voor het
lichtbouwelement 99 075.
Geleid de grondkabel in de schroefsokkel.
Bevestig de schroefsokkel stabiel op het
fundament.
Het bevestigingsmateriaal dient ter plaatse
te worden bepaald en is niet meegeleverd:
bijv. steenschroeven van edelstaal
M20 x 400 DIN 529.
Hierbij dienen de desbetreffende
bouwproductcertificaten in acht te worden
genomen.
SW 4
Instelling van de uitstraalrichting:
Opmerking:
Bij een asymmetrisch ingestelde
lichtsterkteverdeling bevindt de lichtuittreding
zich tegenover de deurzijde.
Instelling af fabriek 0°.
Voor instelling 15° of 30°:
Draai de verzonken schroeven – inbus M8 – in
het deksel los en neem het deksel met het
verstelmechanisme af.
Draai de inbusschroeven M5 aan beide
zijden van het verstelmechanisme los en stel
de gewenste uitstraalrichting in. Draai de
inbusschroeven goed vast.
Plaats het deksel in het armatuurhuis en draai
de schroeven gelijkmatig vast.
Aanhaalmoment 12 Nm.
Ontgrendel het slot van de montagedeur
en verwijder de montagedeur. Draai de
inbusschroeven M 10 in de armatuurvoet los.
Plaats het armatuur op het grondstuk of de
schroefsokkel.
Draai de inbusschroeven goed vast.
Aanhaalmoment = 24 Nm.
3 / 4
